Elektriski darbināma tauriņa vārsta apraksts
Elektriskais tauriņa vārsts ir vārsts, kuru vada elektriskais izpildmehānisms, lai pagrieztu apļveida tauriņa plāksni. Tauriņa plāksne griežas ap vārsta asi 0 pakāpi -90 grādu, lai panāktu cauruļvada barotnes atvēršanu un aizvēršanu vai plūsmu. Tās pamatfunkcijas ietver:
Ātra vadība: 90 grādu rotācija var pabeigt pilnu atvēršanu vai pilnīgu aizvēršanas darbību, ātru reakcijas ātrumu, kas piemērots automātiskām vadības sistēmām.
Low plūsmas pretestības dizains: pilnībā atvērts, tauriņa plāksnes biezums ir vienīgā pretestība pret barotnes plūsmu, un spiediena zudums ir tikai 1/3 no tā paša diametra vārtu vārsta.
Struktūras un dizaina iezīmes
Galvenās sastāvdaļas:
Vārsta korpuss: izgatavots no čuguna, kaļamā dzelzs vai nerūsējošā tērauda (piemēram, 3 0 4/316), atloka vai skavas savienojums atbilst GB/ANSI standartiem, un spiediena diapazons ir 1. 0-4. 0MPA.
Butterfly plāksne: diska formas struktūra, cietā blīvējuma tipa virsmas virsmas volframa karbīds, mīkstā blīvējuma tipa iegultais PTFE vai gumijas blīvējuma gredzens.
Brauciens un zīmogs:
Elektriskais pievads: atbalsta slēdža tips (220V maiņstrāvas) vai modulācijas tips (4-20 MA signāls), griezes momenta vāki 50-2000 n · m, ar sprādzienu necaurlaidīgu (exdⅱbt4) un IP67 aizsardzības līmeni.
Double blīvēšanas risinājums:
Elastīgs blīvējums: nitrila gumijas vai ptfe vārsta sēdeklis, noplūdes līmenis līdz VI, piemērojamā temperatūra -20 grāds ~ 150 grādu .
Metāla cietais blīvējums: daudzslāņu nerūsējošā tērauda + grafīta struktūra, izturība pret augstu temperatūru līdz 450 grādiem, izturīga pret granulētu barotņu eroziju.
Elektriskā darbināmā tauriņa vārsta specifikācija
|
Lietots barotne |
ūdens, eļļa, šķidrums, tvaiks utt |
|
Šķidruma temperatūra |
-10 grāds ~ 425 grāds |
|
Darba spiediens |
0. 3-2. 5MPA |
|
Vārsta ķermeņa materiāls |
nerūsējošais tērauds |
|
Savienojuma izmērs |
2 "-24" |
|
Diametrs (mm) |
Dn 50-600 |
|
Blīvēšanas materiāls |
nerūsējošais tērauds |
|
Tauriņa vārsta plāksne |
čuguna vai nerūsējošā tērauda |
|
Elektriskais pievads |
Ieslēgšanas veids, regulēšanas tips, pasīvs kontakta tips, atveres signāla izejas tips, |

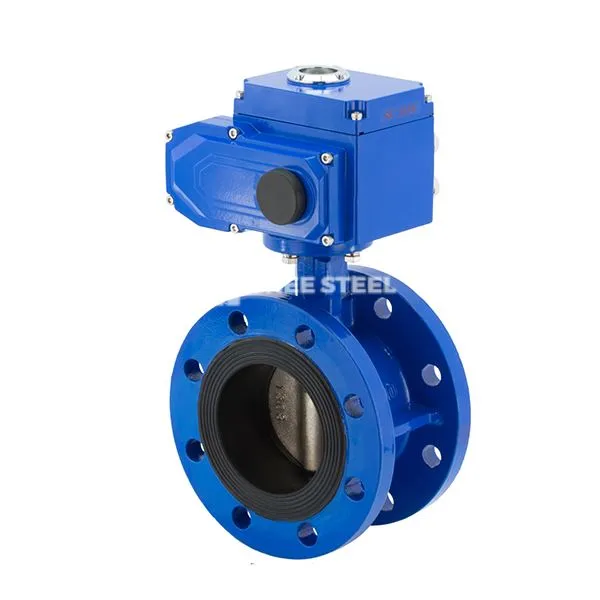

Elektrisks darbināmais tauriņa vārsts
Atlases ieteikumi:
Augstas temperatūras un augstspiediena vide: dod priekšroku cieti noslēgtiem tauriņa vārstiem (piemēram, D943W), vārsta korpusa materiālam jābūt WCB vai 316L nerūsējošam tēraudam.
Korozīva barotne: izmantojiet fluora izklātus tauriņa vārstus (PTFE oderi), izturīgi pret spēcīgu skābi un sārmu koroziju.
Pieteikumi
Lauksaimniecības apūdeņošana: ar saules enerģiju balstītu tips tiek izmantots apūdeņošanas sistēmām ar ūdeni, kas atbalsta tālvadības pulti un ūdens kvalitātes filtrēšanu.
Enerģijas sistēma: tvaika cauruļvada regulēšana termiskās elektrības iekārtās, dzesēšanas ūdens cirkulācijas kontrole atomelektrostacijās.
Ķīmiskā ražošana: reaktora izejvielu attiecība, kodīga barotnes robeža (piemēram, skābes un sārmu transmisijas cauruļvadi).
