Trīs nobīdes droseļvārsta plāksnes rotācijas centrs (ti, vārsta vārpstas centrs) veido A nobīdi uz vārsta plāksnes blīvējuma daļas un veido B nobīdi ar vārsta korpusa centru; vārsta korpusa blīvējuma virsmas viduslīnija un vārsta ligzdas viduslīnija (ti, vārsta korpusa viduslīnija) veido leņķisko nobīdi ar leņķi . Lai pārvarētu dubultā ekscentriskā droseļvārsta pretrunu, droseļvārsts bija ekscentrisks jau trešo reizi. Tā strukturālā iezīme ir tāda, ka, lai gan dubultā ekscentriskā vārsta kāta ass pozīcija ir ekscentriska, tauriņa plāksnes blīvējuma virsmas koniskā ass ir novirzīta no korpusa cilindra ass. Proti, pēc trešās ekscentricitātes tauriņa plāksnes blīvējuma daļa nemainās. Tas nav īsts aplis, bet elipse, un tāpēc tā blīvējuma virsmas forma ir asimetriska. Viena puse ir slīpa pret ķermeņa centra līniju, bet otra puse ir paralēla ķermeņa centra līnijai.
- Bloķējama svira
- Vietnes uzturēšana
- Automatizācijas vieglums
- Pozitīva cieša slēgšana
- Izvēles augšējie atloki atbilstoši ISO 5211
- Kvalificēts gan gāzveida, gan šķidruma pakalpojumiem
- Plašs korpusa un apdares materiālu klāsts dažādiem vidējiem pakalpojumiem.
- ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
- Materiāli: lietais oglekļa tērauds, zema temperatūra. Oglekļa tērauds, nesatīna tērauds, leģētais tērauds, dupleksais tērauds un citi.
- Temperatūra: -196 g. C līdz 550°C
- Spiediena rādītāji: ANSI 150#~600, PN10~PN100
- Izmēru diapazons: no 2 collas līdz 40 collu{2}}mm līdz 1000 mm (lielāki izmēri pēc pieprasījuma)
- Beidzu savienojumi: vafeļu, izliekti, dubultatloki, sadurmetināti vai rievoti
- Darbības: manuālā, pneimatiskā, elektriskā, hidrauliskā (pretsvars) un elektrohidrauliskā

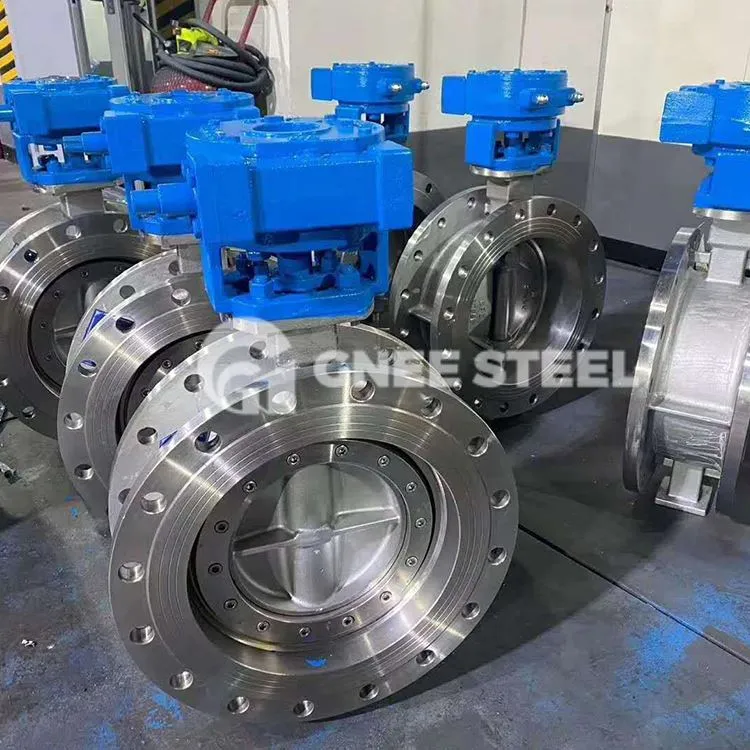

Nobīdes tauriņvārsts
