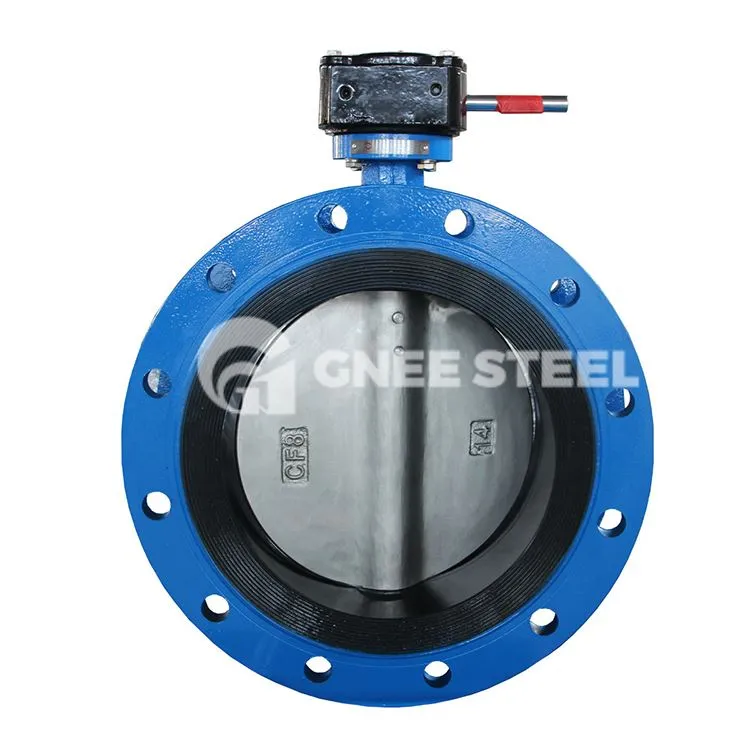

Atloka koncentrisks droseļvārsts

Atloka koncentrisks droseļvārsts

Atloka koncentriskais droseļvārsts ir piemērots plūsmas regulēšanai. Tā kā spiediena zudumi caurulē esošajiem droseļvārstiem ir salīdzinoši lieli, aptuveni trīs reizes lielāki nekā aizbīdņu vārsti, izvēloties droseļvārstus, pilnībā jāņem vērā spiediena zuduma ietekme uz cauruļvadu sistēmu un droseļvārstu izturība. jāņem vērā arī cauruļvada vides spiediens, kad tas ir aizvērts. .

Atloka koncentriskajam droseļvārstam ir maza plūsmas pretestība, kad tas ir pilnībā atvērts. Kad tas ir atvērts no aptuveni 15 grādiem līdz 70 grādiem, tas var veikt jutīgu plūsmas kontroli. Tāpēc liela diametra regulēšanas jomā ļoti bieži tiek izmantoti droseļvārsti. Tā kā droseļvārsta droseļvārstu kustība ir noslaucīšana, lielāko daļu droseļvārstu var izmantot vidē ar suspendētām cietajām daļiņām. Atkarībā no blīvējuma stiprības to var izmantot arī pulverveida un granulveida barotnēm.

  • ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
  • Materiāli: čuguns un kaļamais čuguns
  • Spiediena rādītāji: ANSI 150#, PN10, PN16
  • Izmēru diapazons: no 2 collas līdz 48 collu- 50mm līdz 1200 mm (lielāki izmēri pēc pieprasījuma)
  • Beidzas Savienojumi: FF, RF
  • Papildu sēdekļi: elastīgs NBR, EPDM, VITON
  • darbības: manuālā, pneimatiskā, elektriskā, hidrauliskā (pretsvara) un elektrohidrauliskā

Sviesta vārstu izmēru tabula

DN DN A B C D E F G H L Masa
mm collu mm mm mm mm mm mm mm mm mm Kilograms
150 6" 193 143 56 285 33 14 90 369 12 11.1
200 8" 225 172.5 60 345 33 17 90 430.5 12 21.2
250 10" 282.5 210 68 406 23 22 130 515.5 14 32.1
300 12" 308 243 78 480 23 22 130 574 14 48
350 14" 338.5 282.5 78 535 31 22 160 652 15 56.4
400 16" 380 308 102 597 31 27 160 719 18 83
450 18" 380.5 340 114 640 38 36 190 758.5 20 108.9
500 20" 432.5 380 127 700 38 36 210 850.5 20 144.8
600 24" 494 440 154 834 80 60 210 1014 24 223.6
700 28'' 590 490 165 910 106 65 300 1186 30 277.8
750 30'' 590 530 190 995 106 80 200 1226 25 366
800 32'' 630 565 190 1060 106 80 300 1301 28 413
900 36'' 695 610 203 1170 110 80 350 1415 32 565
1000 40'' 770 675 216 1290 110 80 350 1555 32 704
1100 44'' 815 733 216 1405 110 80 350 1658 32 856
1200 48'' 875 818 254 1485 110 100 350 1803 40 1087
1400 56" 1000 973 280 1735 120 120 350 2093 40 1651
1600 64" 1115 1090 318 1930 160 130 475 2365 40 2132

Atloku tauriņvārsti

flange valvebutterfly valve
