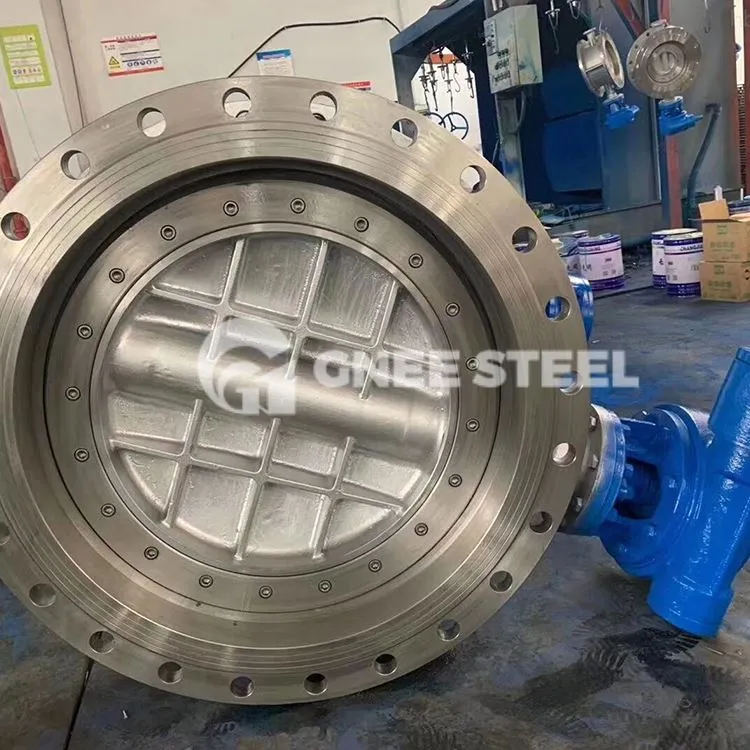

Elastīgs sēdekļa droseļvārsts

Elastīgā droseļvārsta droseļplāksne ir uzstādīta caurules diametra virzienā. Tauriņvārsta korpusa cilindriskajā kanālā diska formas tauriņa plāksne griežas ap asi, un griešanās leņķis ir no 0 grādiem līdz 90 grādiem. Kad tas pagriežas par 90 grādiem, vārsts ir pilnībā atvērts.

Tauriņu vārsti

• Elastīgā droseļvārsta īpašība ir tāda, ka vārsta ligzdas blīvgredzens sastāv no vairākiem nerūsējošā tērauda lokšņu slāņiem abās mīkstā T formas blīvgredzena pusēs.

Vārsta plāksnes un vārsta ligzdas blīvējuma virsma ir slīpa konusa konstrukcija, un temperatūras izturīgs un korozijizturīgs sakausējuma materiāls ir pārklāts uz vārsta plāksnes slīpās konusa virsmas; atspere, kas piestiprināta starp regulēšanas gredzena spiediena plāksni un regulēšanas skrūvi uz spiediena plāksnes, ir samontēta kopā. Šī struktūra efektīvi kompensē pielaides zonu starp uzmavu un vārsta korpusu un vārsta kāta elastīgo deformāciju zem vidēja spiediena, kā arī atrisina vārsta blīvējuma problēmu, veicot abpusējas vides transportēšanas apmaiņas.
Blīvgredzens sastāv no mīkstām T-veida daudzslāņu nerūsējošā tērauda loksnēm abās pusēs, kam ir divējādas priekšrocības: metāla cietais blīvējums un mīkstais blīvējums. Tam ir nulles noplūdes blīvējuma veiktspēja neatkarīgi no zemas vai augstas temperatūras apstākļiem. Pārbaudes ir pierādījušas, ka, ja baseins ir pozitīvā plūsmas stāvoklī (vides plūsmas virziens ir tāds pats kā tauriņa plāksnes griešanās virziens), spiedienu uz blīvējuma virsmu izraisa transmisijas ierīces griezes moments un vides ietekme. spiediens uz vārsta plāksni. Palielinoties uz priekšu virzītajam vidējam spiedienam, jo ​​stingrāka ir saspiešana starp vārsta plāksnes slīpo konisko virsmu un vārsta ligzdas blīvējuma virsmu, jo labāks ir blīvējuma efekts.
Apgrieztās plūsmas stāvoklī blīvējums starp vārsta plāksni un vārsta ligzdu balstās uz piedziņas ierīces griezes momentu, lai piespiestu vārsta plāksni nospiesties pret vārsta ligzdu. Palielinoties reversajam vidējam spiedienam, kad vienības pozitīvais spiediens starp vārsta plāksni un vārsta ligzdu ir mazāks par vidējo spiedienu, regulēšanas gredzena atsperē saglabātā deformācija pēc noslogošanas var kompensēt blīvo spiedienu uz blīvējuma virsmu. no vārsta plāksnes un vārsta ligzdas. Spēlējiet automātiskās kompensācijas lomu.
Tāpēc šis lietderības modelis neuzstāda mīkstus un cietus daudzslāņu blīvgredzenus uz vārsta plāksnes kā esošā tehnoloģija, bet tiek uzstādīts tieši uz vārsta korpusa. Regulēšanas gredzena pievienošana starp spiediena plāksni un vārsta ligzdu ir ideāla divvirzienu cietā blīvējuma metode. . Tas var aizstāt aizbīdņu vārstus un lodveida vārstus
