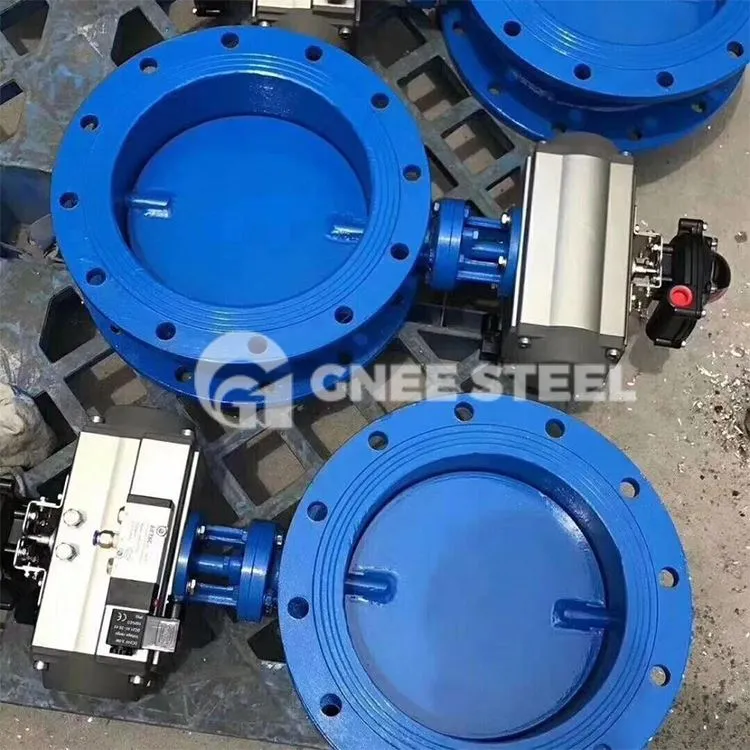

Pneimatiskais droseļvārsts ir vārsts, kas sastāv no pneimatiskā izpildmehānisma un droseļvārsta. To plaši izmanto ķīmiskajā rūpniecībā, papīra ražošanā, ogļraktuvēs, naftas, medicīnas, ūdens aizsardzības un citās nozarēs. Tā kā pneimatiskais izpildmehānisms ir uzstādīts uz droseļvārsta, pneimatiskais droseļvārsts var pielāgoties dažiem augsta riska darba apstākļiem un samazināt briesmas, ko var izraisīt manuāla darbība. Īpaši zema spiediena liela un vidēja diametra cauruļvados pieaug pneimatisko droseļvārstu izmantošana. Turklāt liela diametra pneimatiskie droseļvārsti ir ekonomiskāki un pieejamāki salīdzinājumā ar citiem vārstiem.
|
Izmēru diapazons |
Korpusa Materiāls |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB utt. |
|
Spiediena reitings |
Diska materiāls |
|
Klase{0}}Class 600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB utt. |
|
Beigt savienojumu |
Sēdekļa materiāls |
|
Atloku (FF, RF, RJ), vafeļu, izciļņu, sadurmetināšana |
SS304 (L) + grafīts, SS316 (L) + grafīts, NBR, PTFE, EPDM, RPTFE |
|
Struktūras stils |
Stumbra materiāls |
|
Pilns ports, trīskāršs ekscentrisks, dubults ekscentrisks, koncentrisks |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Izpildmehānisma opcijas |
Dizaina standarts |
|
Pneimatiskais |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Temperatūras diapazons |
Aci pret aci Standarts |
|
-29 grāds ~800 grādi |
ANSI B16.10, MSS SP-68, EN558-1, JIS B2002 |
|
Savienojuma standarts |
Testa standarts |
|
Atloka urbšana: ASME B16.5, ASME B16.47, EN1092 JIS B2220, GOST 12815 |
API598, EN12266.1, JIS B2003 |
- Pneimatiskā droseļvārsta darbības princips
Pneimatiskais droseļvārsts ir droseļvārsts, kas aprīkots ar pneimatisko izpildmehānismu, lai aizstātu manuālo darbību. Tās darbības princips ir izmantot saspiestu gaisu kā strāvas avotu, lai virzītu vārsta kātu griezties, un vārsta kāts virza diska formas tauriņa plāksni, lai tā grieztos. Tauriņa plāksnes sākotnējā pozīcija tiek noteikta atbilstoši faktiskajām vajadzībām. Tauriņa plāksne griežas no sākotnējās pozīcijas. Kad droseļvārsts griežas Kad droseļvārsts kopā ar vārsta korpusu griežas par 90 grādiem, pneimatiskais droseļvārsts ir pilnībā atvērtā stāvoklī. Kad droseļvārsts ar vārsta korpusu griežas par 0 grādiem vai 180 grādiem, pneimatiskais droseļvārsts ir aizvērtā stāvoklī.
Pneimatiskā droseļvārsta pneimatiskais izpildmehānisms darbojas salīdzinoši ātri un tiek reti bojāts darbības laikā iestrēgšanas dēļ. Pneimatisko droseļvārstu var izmantot kā slēgvārstu, vai arī to var aprīkot ar vārsta pozicionētāju, lai realizētu barotnes regulēšanu un kontroli cauruļvadā.
- Pneimatiski darbināms tauriņvārsts
