Atloka droseļvārsta droseļplāksne ir uzstādīta caurules diametra virzienā. Tauriņvārsta korpusa cilindriskajā kanālā diska formas tauriņa plāksne griežas ap asi, un griešanās leņķis ir no 0 grādiem līdz 90 grādiem. Kad tas pagriežas par 90 grādiem, vārsts ir pilnībā atvērts. Kad atloka droseļvārsts ir pilnībā atvērtā stāvoklī, tauriņa plāksnes biezums ir pretestība, kad vide plūst caur vārsta korpusu, tāpēc vārsta radītais spiediena kritums ir ļoti mazs, tāpēc tam ir labas plūsmas kontroles īpašības. Butterfly vārstiem ir divi blīvējuma veidi: elastīgs blīvējums un metāla blīvējums. Elastīgiem blīvēšanas vārstiem blīvgredzenu var iestrādāt vārsta korpusā vai piestiprināt pie tauriņa plāksnes perifērijas.
| Standarta | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materiāli | Oglekļa tērauds, nerūsējošais tērauds, alumīnija bronza, Monel, Hastelloy, Titanium, Duplex, Super Duplex un citi īpašie piedāvājumi. |
| Spiediena vērtējumi | ANSI 150# līdz ANSI 1500# |
| Izmēru diapazoni | 2" līdz 140"- 50mm līdz 3500 mm (lielāki izmēri pēc pieprasījuma) |
| pēc izvēles sēdekļa gredzeni | Elastīgs RPTFE; Metāla sēdeklis INCONEL (ugunsdrošs uz pielietojuma) |
| Darbības | Manuālā, pneimatiskā, elektriskā, hidrauliskā (pretsvara) un elektrohidrauliskā |
| Pabeidz savienojumus | RF, RTJ |
Galvenās atloka droseļvārsta īpašības ir:
1. Mazs un viegls, viegli izjaucams un remontējams, un to var uzstādīt jebkurā vietā.
2. Struktūra ir vienkārša un kompakta, darba griezes moments ir mazs, un 90 grādu rotācija atveras ātri.
3. Plūsmas raksturlielumi mēdz būt lineāri, un regulēšanas veiktspēja ir laba.
4. Savienojumam starp tauriņa plāksni un vārsta kātu ir beztapas struktūra, kas pārvar iespējamās iekšējās noplūdes vietas.
5. Tauriņa plāksnes ārējais aplis iegūst sfērisku formu, kas uzlabo blīvējuma veiktspēju un pagarina vārsta kalpošanas laiku. Tas var uzturēt nulles noplūdi vairāk nekā 50,{2}} atvēršanas un aizvēršanas reizes zem spiediena.
6. Blīves ir nomaināmas, un blīvējums ir uzticams un nodrošina divvirzienu blīvējumu.
7. Tauriņa plāksni var pārklāt ar aerosolu atbilstoši lietotāja prasībām, piemēram, no neilona vai politetrafluoretilēna.
8. Vārstu var konstruēt ar atloka savienojumu un vafeļu savienojumu.
9. Braukšanas režīms var būt manuāls, elektrisks vai pneimatisks.
Atloku droseļvārsti ir piemēroti tādām nozarēm kā ūdens apgāde un kanalizācija, notekūdeņi, pārtika, apkure, gāze, kuģi, hidroenerģija, metalurģija, energosistēmas un tekstilizstrādājumi, kuru temperatūra ir mazāka vai vienāda ar 120 grādiem vai mazāka vai vienāda ar 150 grādiem. un nominālais spiediens ir mazāks vai vienāds ar 1,6 MPa. Tie ir īpaši piemēroti divvirzienu blīvēšanai un Situācijās, kad vārsta korpuss ir pakļauts rūsai, to izmanto kā plūsmu regulējošu un pārtverošu līdzekli.

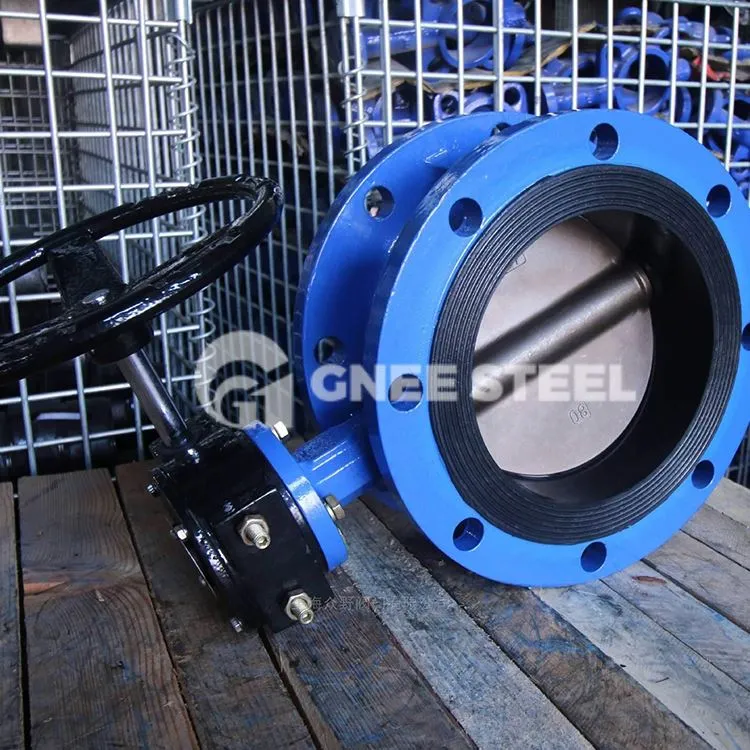

Butterfly Valve atloka tips
