Manuāls tauriņa vārsta apraksts
Manuālais tauriņa vārsts ir vārsts, kas kontrolē šķidruma plūsmu, manuāli pagriežot tauriņa plāksni. Tās pamatkomponentos ietilpst vārsta korpuss, tauriņa plāksne, vārsta kāts un blīvējumi, kas ir piemēroti ūdens, gāzes, tvaika un pulvera barotnes kontroles scenārijiem.
Valve korpuss un tauriņu plāksne: Valve ķermeņa materiāls: galvenokārt čuguna, oglekļa tērauds, nerūsējošais tērauds (3 0 4/316L), ar spiediena pakāpi PN1. 0 ~ PN1.6 (1. 0 ~ 1,6MPA); Butterfly plāksnes dizains: diska formas tauriņa plāksne griežas 0 grāds ~ 90 grādos ap asi, un plūsmas pretestība ir maza, kad tas ir pilnībā atvērts (spiediena kritums ir mazāks vai vienāds ar 0,05), kas ir piemērots lielai plūsmas regulēšanai. Seal forma: elastīgs blīvējums (piemēram, EPDM, PTFE): noplūdes līmenis sasniedz ANSI VI klasi, piemērojamo temperatūru -20 grāds ~ 150 grāds; Metāla blīvējums (cietais sakausējuma pārklājums): temperatūras izturība ir mazāka vai vienāda ar 550 grādiem, piemērota barotnei, kas satur daļiņas, vai augstu temperatūru.
Manuāla tauriņa vārsta specifikācija
|
priekšmets |
novērtēt |
|
struktūra |
Tauriņš |
|
pieteikums |
Ģenerāldirektors |
|
Izcelsmes vieta |
Ķīna |
|
Henna |
|
|
spēks |
Rokasgrāmata |
|
Pielāgots atbalsts |
OEM, ODM |
|
Piemērojamā vidēja |
Laistīt |
|
ostas izmērs |
Dn 50- DN800 |
|
garantija |
1 gads |
|
modeļa numurs |
D371X |
|
barotnes temperatūra |
Normāla temperatūra |
|
zīmols |
Gne |
|
plašsaziņas līdzekļi |
Laistīt |
|
Produkta nosaukums |
Tauriņa vārsts |
|
Ķermeņa materiāls |
Elastīgais dzelzs |
|
Krāsa |
Zils |
|
Mokas |
1 gabals |
|
Lauks |
Plašs diapazons |
Klasifikācija un modeļa apkopošana
Savienojuma klasifikācija:
Vafeļu tips (piemēram, D71X): saspiesti starp cauruļu atlokiem ar tapas skrūvēm, kompaktā struktūra;
Atloka tips (piemēram, D341X): atloki abos galos, piemēroti DN50 ~ DN2600 caurulēm.
Modeļa analīze (kā piemēru ņemiet D343H -16 C):
D: tauriņu vārstu kategorija;
3: tārpa pārnesumu piedziņa;
4: atloka savienojums;
3: trīs ekonomikas struktūra;
H: Lielieta tērauda blīvējums;
16: nominālais spiediens 1,6MPA;
C: Lieta tērauda vārsta korpuss.

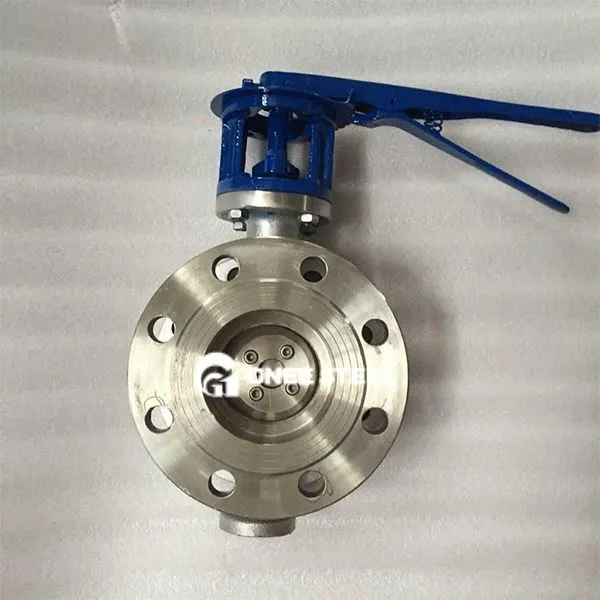

Gnee manuālā tauriņa vārsts
Pieteikumi
| Rūpniecisks | Pieteikumi | Iezīmēt |
|---|---|---|
| Ķēdes rūpniecība/metalurģija | Augstas temperatūras tvaika vai skābes un sārmu barotnes kontrole (metāla blīvējums) | Korozija un izturība pret augstu temperatūru |
| Municipal/ūdens apstrāde | Liela diametra ūdens cauruļu tīkla plūsmas regulēšana (vafeļu tipa mīkstais blīvējums) | Zema plūsmas izturība, ērta apkope |
| Pārtika/farmaceits | Sterils šķidruma cauruļvads (316L nerūsējošais tērauds + skavas ātra uzstādīšana) | Atbilst higiēnas standartiem un atbalsta CIP tīrīšanu |
