Čuguna skavas droseļvārstam ir trīs ekscentriskas blīvējuma struktūras, vārstu secība un tauriņa plāksne gandrīz nenodilst, jo vairāk slēgts, jo stingrāka ir blīvējuma funkcija. Blīvgredzens ir izgatavots no nerūsējošā tērauda, kam ir dubultā metāla cietā blīvējuma un elastīgā blīvējuma priekšrocības, un tam ir lieliska blīvējuma veiktspēja neatkarīgi no zemas un augstas temperatūras.
Lieliska blīvējuma veiktspēja, izturība pret koroziju, ilgs kalpošanas laiks un citas īpašības. Diska plāksnes blīvējuma virsma ir izgatavota no metināta dimanta bāzes cieta sakausējuma, blīvējuma virsma ir nodilumizturīga un tai ir ilgs kalpošanas laiks. Liela izmēra tauriņu plāksnei ir statīva struktūra, augsta izturība, liela pārplūdes zona, maza plūsmas pretestība. Droseļvārsts ar divvirzienu blīvējuma čugunu, uzstādīšana nav pakļauta vides plūsmas virziena ierobežojumiem, bet arī nav pakļauta telpas atrašanās vietas ietekmei, var uzstādīt jebkurā virzienā. Braukšanas ierīci var uzstādīt vairākās pozīcijās (griežas par 90" vai 180"), kas lietotājiem ir ērti lietojams.

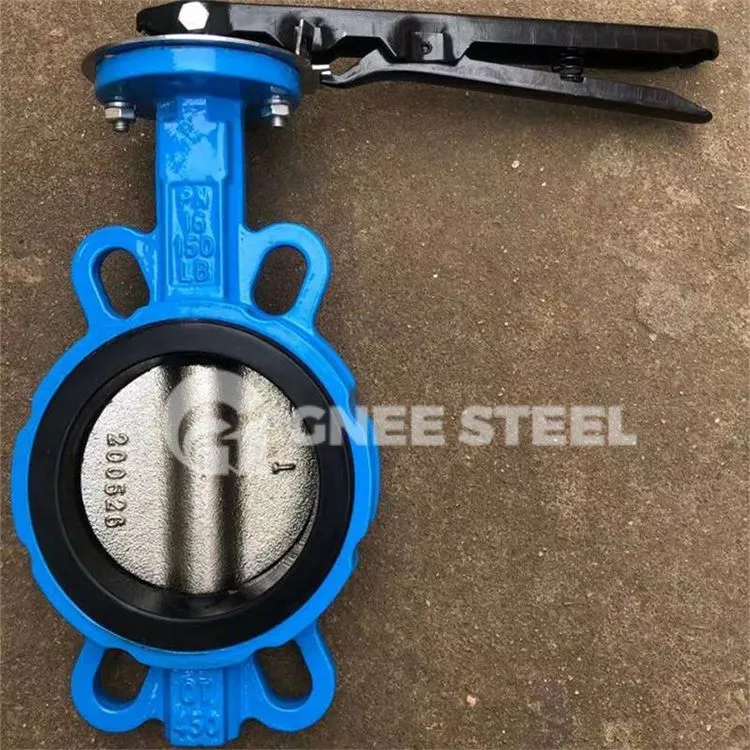

Čuguna tauriņvārsta vafeļu tipa specifikācija
| Dizaina standarts | API 602, ASME B 16.34 |
| Spiediena/temperatūras diagramma | ASME B16.34 |
| Aci pret aci Dimensija | VIHUN Standarts |
| Pārbaudes standarts | API 598 |
| Atloka detaļas | ASME B16.5 LĪDZ 4",DIN / BS IS JIS |
| Sadurmetinājuma gala detaļas | ASME B16.25 |
| Kontaktligzdas metinājuma gala detaļas | ASME B16.11 |
| Skrūvētā gala detaļas | ASME B1.20.1 |
| Izmēru diapazons | 1/2" - 4"(DN15 - DN100) |
| ASME klase | No 150 līdz 4500 |
| Materiāli | A105, LF2, F5, F11, F22, F304/ F304L, F316/ F316L, F347, Monel |
| Irims | F6a / F316 / F304 / F316L / F321 1 F51 / F55 / nconel / Stellied vai Hardfaced |
| Beidzas | Atloku gali, sadurmetināšanas gals, ligzdas metināšanas gals, skrūvējamais gals |
| Darbība | Rokasgrāmata |
Vafeļu stila tauriņvārsti
