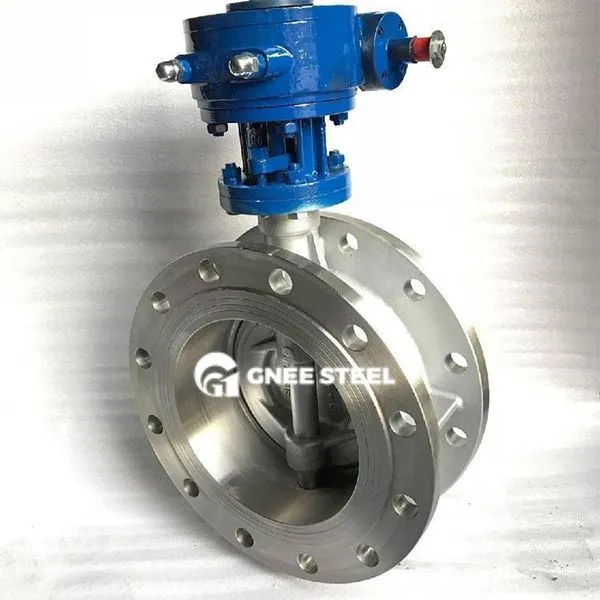

Dubultā atloka tauriņa vārsta apraksts
Divkāršā atloka tauriņa vārsts ir tauriņa vārsts ar atloka savienojumu abos galos. Tas var nogriezt cauruļvada barotni vai pielāgot plūsmas ātrumu, pagriežot tauriņa plāksni. Tas ir piemērots vidējam un augsta spiedienam (mazāks vai vienāds ar PN25) un normālu temperatūru līdz augstai temperatūrai (mazāks vai vienāds ar 550 grādiem) darba apstākļiem ūdens attīrīšanā, ķīmiskajā rūpniecībā, enerģijā un citās nozarēs.
Galvenā ķermeņa dizains:
Valve korpuss un tauriņu plāksne: Vārsta korpusa materiālu var būt čuguna, oglekļa tērauds, nerūsējošais tērauds (304/316L), un tauriņa plāksne ir ar gumijas pārklājumu ar gumijas pārklājumu (EPDM, NBR) vai visa metāla cietā blīvējuma (metinātie nerūsējošie tērauda/cietie sakausējumi), piemēroti DN50 ~ DN2600 caurulēm;
Separot formu: Tīrām barotnēm izmanto mīksto blīvējumu (noplūdes līmenis ANSI VI klase), un metāla cietais blīvējums (noplūdes līmenis ANSI IV klase) ir izturīgs pret daļiņu saturošiem vai augstas temperatūras šķidrumiem.
Soncientēšanas metode:
Double atloka standarts: Saskaņā ar GB/T 9113 vai ASME B16.5 atloka specifikācijām atloka atstarpi var pielāgot dažādām cauruļvadu sistēmām, lai nodrošinātu uzstādīšanas stabilitāti.
Galvenā veiktspēja:
Augsts spiediens un izturība pret augstu temperatūru: Metāla cietā blīvējuma struktūra atbalsta mazāk vai vienāda ar 2,5MPA (PN25) spiedienu un mazāks vai vienāds ar 550 grādu augstas temperatūras apstākļiem;
Low plūsmas pretestības dizains: pilna diametra plūsmas kanāls (plūsmas pretestības koeficients ir mazāks vai vienāds ar 0. 05), samazinot spiediena krituma zudumu, kas piemērots lieliem plūsmas kontroles scenārijiem;
Nospējama dzīves blīvējums: pieņemot trīsdimensiju ekscentrisku struktūru, atveres un aizvēršanas laikā starp tauriņa plāksni un vārsta sēdekli nav berzes, un blīvējuma kalpošanas laiks ir lielāks vai vienāds ar 50, 000 reizes
Dubultā atloka tauriņa vārsta specifikācija
|
Produkta nosaukums
|
Dubultā atloka tauriņa vārsts |
|
Lielums
|
Dn 40- DN300
|
|
Ķermenis
|
Elastīgais dzelzs
|
|
Spiediens
|
PN10/16
|
|
Temperatūra
|
-20 ~ 120 grāds
|
|
Piemērots vidējs
|
Ūdens, neitrāls šķidrums utt.
|
|
Pieteikums
|
Pašvaldības būvniecība, ūdens aizsardzības līdzekļu projekts, elektroenerģija, ūdens padeve un kanalizācija, ūdens apstrāde utt.
|
|
Spēks
|
Rokturis, turbīnu kaste, pneimatiskais izpildmehānisms, ekektriskais izpildmehānisms
|
Gnee dubultā atloka tauriņa vārsts
Pieteikumi
| Rūpniecisks | Applikācijas | Fatures |
|---|---|---|
| Enerģija/ķīmiskas vielas | Augstas temperatūras tvaika cauruļvads (PN16, cietais blīvējums) | Izturīgs pret augsta spiediena un siltuma deformāciju |
| Municipal ūdens padeve | Liels diametra ūdens cauruļu tīkls (DN600 ~ DN2600) | Mīkstais blīvējums, zema plūsmas pretestība |
| Metalurģija/Kalnrūpniecība | Vircas transportēšanas sistēma (gumijas izklāts vārsta korpuss) | Pretdaļiņu nodilums |
