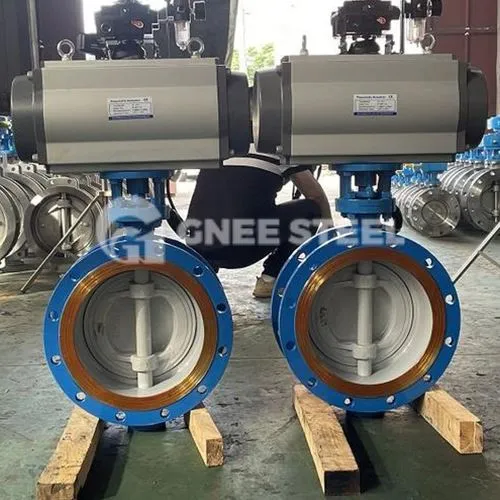

motorizēts droseļvārsts Apraksts
Motorizēts droseļvārsts ir sava veida vārsts, kurā kā atvēršanas un aizvēršanas elements tiek izmantota apaļa tauriņa plāksne, un tas griežas kopā ar vārsta kātu, lai atvērtu, aizvērtu un regulētu šķidruma kanālu. Tauriņvārsta droseļplāksne ir uzstādīta cauruļvada diametra virzienā. Tauriņvārsta korpusa cilindriskajā kanālā diska formas tauriņa plāksne griežas ap asi, griešanās leņķis ir no 0 grādiem ~ 90 grādiem, pagriežot līdz 90 grādiem, vārsts ir pilnībā atvērts.
motorizēta droseļvārsta specifikācija
|
Izmēru diapazons |
Korpusa Materiāls |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 utt. |
|
Spiediena reitings |
Diska materiāls |
|
Klase{0}}Class 600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 utt. |
|
Beigt savienojumu |
Sēdekļa materiāls |
|
Atloku (FF, RF, RJ), vafeļu, izciļņu, sadurmetināšana |
SS304+Grafīts, SS316+Grafīts, NBR, EPDM, PTFE, RPTFE |
|
Struktūras stils |
Stumbra materiāls |
|
Pilns ports, trīskāršs ekscentrisks, dubults ekscentrisks, koncentrisks |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Izpildmehānisma opcijas |
Dizaina standarts |
|
Elektriskā |
API 609 |
|
Temperatūras diapazons |
Aci pret aci Standarts |
|
-100 grāds ~800 grādi |
API 609, ISO 5752 |
|
Savienojuma standarts |
Pārbaudes standarts |
|
Atloku urbšana: ASME B16.5, ASME B16.47 |
API598 |
motorizēts droseļvārsts ar izpildmehānismu
Kontroles princips:
Elektriskā droseļvārsta enerģijas avots ir elektriskā jauda, kas virza vārsta plāksni darboties, lai atvērtu un aizvērtu vārstu un cirkulētu vai pārtrauktu šķidruma lomu. Ievades 220V barošanas avotam var būt tieša pārslēgšanas regulēšana, var būt arī iebūvēts servo modulis, ieejas vadības signāli (4 ~ 20 mADC vai 1 ~ 5 VDC) un vienfāzes barošanas avots var kontrolēt darbību. Elektriskā droseļvārsta elektrisko izpildmehānismu var iedalīt komutācijas tipa un regulēšanas tipa, pārslēgšanas tipa elektriskajam droseļvārstam ir jāspēlē pārslēgšanas loma; un regulēšanas tipa elektriskajam droseļvārstam ir jāspēlē plūsmas ātruma regulēšanas loma, kas var pielāgot plūsmas ātrumu līdz grāda tūkstošdaļai, un tas ir arī sava veida vārsts ar augstāku cenu. Regulēšanas veids ir AC220V barošanas avots kā jauda, lai saņemtu rūpnieciskās automatizācijas vadības sistēmas iepriekš iestatīto parametra vērtību 4 ~ 20mA (0 ~ 5 un cita vāja kontrole) signāls, lai pabeigtu regulēšanas darbību.
