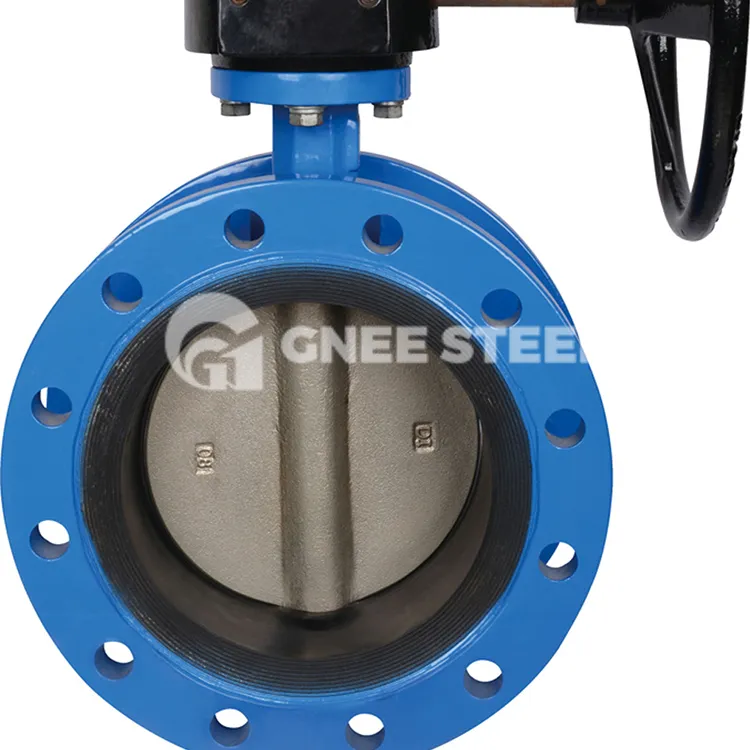

Tauriņa vadības vārsts

Tauriņvārsts, saukts par droseļvārstu, attiecas uz vārstu, kura noslēdzošais elements (vārsta disks vai tauriņa plāksne) ir disks un griežas ap vārsta asi, lai atvērtu un aizvērtu. To galvenokārt izmanto cauruļvadu griešanai un droselei.

Droseļvārsts, saukts par droseļvārstu, ir droseļvārsta veids un ir svarīga ierīce ūdens apgādes un drenāžas cauruļvadu sistēmā. Attīstoties rūpnieciskajām tehnoloģijām, ir izvirzītas dažādas prasības droseļvārstu struktūrai un veiktspējai. Tāpēc projektēšanas un atlases laikā ir jāizdara saprātīga izvēle, pamatojoties uz veidu, materiālu un savienojuma formu, pamatojoties uz darba apstākļiem.

Lai gan šo vārstu funkcijas būtībā ir vienādas, droseļvārstu konstrukcijai ir daudz variāciju, lai pielāgotos dažādām darbībām. Tālāk ir norādīti trīs galvenie droseļvārstu veidi:

● Nulles nobīdes droseļvārsts

"Koncentrisks" vai "gumijas sēdeklis" ir citi nulles nobīdes dizainu nosaukumi. Nulles novirze nozīmē, ka vārsta kātā nav novirzes. Vārsts ir noslēgts ar traucējumiem starp disku un gumijas ligzdu gar diska malu pie vārsta kāta.

Gumijas ligzdas vārstiem ir zemākie spiediena rādītāji (līdz 250 PSI), un tie var izturēt temperatūru līdz 400 F. Tā gumijas sēdeklis ieskauj ķermeni un novērš saskari ar materiālu, tādējādi saglabājot vides tīrību.

● Augstas veiktspējas dubultais ekscentrisks droseļvārsts

Šo droseļvārstu sauc par dubultu ekscentrisku, jo ekscentriskums atrodas divās vietās: pie sēdekļa/korpusa blīvējuma līnijas un pie urbuma. Pozicionēšana ārpus centra uzlabo blīvējuma izturību. Augstas veiktspējas vārsti var izturēt spiedienu līdz 1440 PSI un temperatūru līdz 1200 grādiem F.

Pirmo 10 grādu atvēršanas un 10 grādu aizvēršanās laikā, griežot 90 grādu, vārsta kāts berzē aiz diska, radot izkliedes darbību.

● Trīskāršs nobīdes droseļvārsts

Labākais droseļvārsta tips augstspiediena sistēmām ir trīskāršās nobīdes droseļvārsts. No trim veidiem trīskāršā nobīde ir vismodernākā, tai ir zemākas emisijas, un tā ir paredzēta izmantošanai dažādās vidēs. Tā karstumizturība ir 1200 grādi F, jo tā var izturēt 1480 PSI spiedienu.

Tāpat kā dubultā nobīdes vārsts, trīskāršais nobīdes vārsts sastāv no diviem ekscentriskiem vārstiem, kas atrodas centrā, bet trešajam ekscentriskajam vārstam ir izciļņa darbība ar taisnleņķa konusa blīvējumu. Tā kā metāla blīvējuma daļas nesaskaras līdz pēdējam punktam, tās ir bez berzes un nodilumizturīgas.
