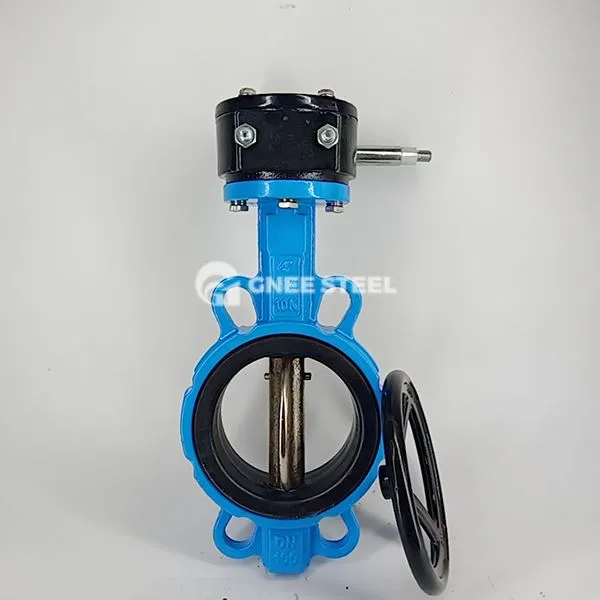

Čuguna vafeļu tauriņu vārsti Apraksts
Čuguna vafeļu tauriņa vārsts ir tauriņa vārsta tips ar kaļamo dzelzi (qt 450-10/ggg40) kā vārsta korpusa materiālu un vafeļu savienojumu. Vārsta kāts virza tauriņa plāksni, lai pagrieztu 90 grādus, lai panāktu ātru atvēršanas un aizvēršanas vai plūsmas regulēšanu cauruļvadu barotnei. Tās pamatfunkcijas ietver:
Ātra atvēršana un aizvēršana: 90 grādu rotācija var pabeigt pilnu atvēršanas/pilnīgu aizvēršanas darbību ar nelielu darba momentu, darbaspēka taupīšanu un gaismu, kas piemērota biežiem atvēršanas un aizvēršanas scenārijiem.
Uzticams blīvējums: tiek izmantots EPDM vai NBR gumijas vārsta sēdeklis, blīvējuma virsmas platums ir liels, un divvirzienu blīvējums var sasniegt nulles noplūdi, un noplūdes līmenis sasniedz ANSI VI līmeni.
Konstrukcijas un dizaina iezīmes
Galvenās sastāvdaļas:
Vārsta korpuss: kaļamais dzelzs materiāls (spiediena pretestība 1. 0-1. 6MPA), vafeļu savienojums atbilst GB/ANSI standartiem, biezums atbilst GB26640 spiediena prasībām, un virsma ir pretkorozija, izmantojot pulvera termiskās izsmidzināšanas procesu.
Butterfly plāksne: izgatavota no kaļamā dzelzs vai tērauda tērauda, bezrūpīgs dizains izvairās no traucējumiem, un daži modeļi tiek izsmidzināti ar volframa karbīdu uz virsmas, lai uzlabotu nodiluma izturību.
Blīvēšanas sistēma:
visaptverošā vārsta sēdeklis: EPDM gumijas vārsta sēdeklis satur 50% gumijas, blīvējuma virsmas platums ir platāks, kontakta laukums ar cauruļvada atloku ir liels, un ilgtermiņa blīvēšanas stabilitāte ir augsta.
STEM SEAL: nerūsējošā tērauda vārsta kāts (304/316) ar PTFE iesaiņojumu un O-gredzenu, lai novērstu vidēju noplūdi.
Piedziņas režīms:
Basic konfigurācija: rokturis vai turbīnas piedziņa, mazs darbības griezes moments un atbalsta manuāla ātra pielāgošana.
Pārstiprināta konfigurācija: to var pielāgot pneimatiskajiem izpildmehānismiem (piemēram, D671J sērijai) vai elektriskajiem izpildmehānismiem, lai sasniegtu attālo automatizācijas kontroli.
Čuguna vafeļu tauriņu vārstu specifikācija
|
Produkta nosaukums
|
Čuguna vafeļu tauriņu vārsti |
|
Lielums
|
Dn 50- DN300
|
|
Ķermenis
|
Oglekļa tērauds
|
|
Spiediens
|
PN10/16
|
|
Temperatūra
|
-20 ~ 120 grāds
|
|
Piemērots vidējs
|
Ūdens, neitrāls šķidrums utt.
|
|
Pieteikums
|
Pašvaldības būvniecība, ūdens aizsardzības līdzekļu projekts, elektroenerģija, ūdens padeve un kanalizācija, ūdens apstrāde utt.
|
|
Spēks
|
Rokturis, turbīnu kaste, pneimatiskais izpildmehānisms, ekektriskais izpildmehānisms
|
|
Projektēšana
|
GB/T12238
|
|
Aci pret aci
|
GB/T12221
|
|
Augšējais atloks
|
ISO 5211
|
|
Spiediena pārbaude
|
GB/T 13927
|
|
Osta
|
Tianjingang, Shanghaigang, vai sarunas utt.
|
|
Transportēt
|
Ar gaisu, jūru, ekspresi, zemi utt.
|
Čuguna vafeļu tauriņu vārsti
Atlases ieteikumi
Multivides tips:
Korozīva vide: atlasiet ar gumiju izklātu tauriņa vārstu (piemēram, D671J -10 q), un vārsta sēdeklī tiek izmantots PTFE vai Fluororubber, lai uzlabotu izturību pret koroziju.
Augstas temperatūras tvaiks: vārsta korpusa materiāls tiek modernizēts līdz tērauda lietošanai (WCB), un blīvējuma materiālu aizstāj ar karstumizturīgu gumiju (augšējā temperatūras robeža 150 grāds).
Spiediena līmenis:
Zema spiediena scenārijs (mazāks vai vienāds ar 1,6MPa): Standarta kaļamā dzelzs vārsta korpuss var izpildīt prasības.
Augstspiediena scenārijs (＞ 1,6MPa): ieteicams izmantot čuguna vārsta korpusu (piemēram, Q41F sēriju) vai sabiezētu atloka dizainu
