Nerūsējošā tērauda atloka tauriņu vārsti Apraksts
Nerūsējošā tērauda atloka tauriņa vārsts ir izgatavots no 304/316 nerūsējošā tērauda vai ar fluoru izklāta materiāla. Tas realizē cauruļvada barotnes vadību, izmantojot atloka savienojumu, un tam ir korozijas izturības, augstas temperatūras izturības un ilga kalpošanas īpašības. Tās pamatdizains ietver:
Trīsdimensiju ekscentriskā struktūra: tauriņa plāksne un vārsta sēdeklis pieņem ekscentrisku dizainu, lai samazinātu berzi un uzlabotu blīvējumu, kas ir piemērots augstas temperatūras, augsta spiediena un daļiņu saturošu barotni.
Blīvējuma pastiprināšana: cietā blīvējuma modeļa tauriņa plāksne ir metināta ar nerūsējošo tēraudu vai cieto sakausējumu, un temperatūras pretestība var sasniegt 425 grādus; Mīkstais blīvējums pieņem fluororubber (FKM) vai PTFE, kam ir lieliska skābes un sārmu izturība.
Nerūsējošā tērauda atloka tauriņu vārstu specifikācija
|
Nominālais spiediens |
PN6, PN10, PN16, PN25, PN40, klase150, klase300 |
|
Lielums |
DN50 līdz DN4000/2 "-160" |
|
Braukt |
Manuālā pārnesumkārba, tārpa pārnesums, pneimatisks, hidraulisks, elektrisks utt. |
|
Savienojums |
Atloks, metināšana, vafele |
|
Temperatūra |
-29 grāds līdz 225 grādiem |
|
Vidējs |
Gaiss, ūdens, jūras ūdens, notekūdeņi, eļļa, gāze utt. |
Tehniskie parametri un modeļa klasifikācija
| Parametri/modelis | Tipisks diapazons/īpašības |
|---|---|
| Nominālais diametrs (DN) | Dn 50- DN500 (atbalsts nestandarta pielāgošana) |
| Nominālais spiediens(PN) | Pn 10- pn25 (daži cieto blīvējuma modeļi līdz PN40) |
| Piemērojamā temperatūra | -20 grāds ~ 450 grāds (cietais blīvējums)/ -10 grāds ~ 150 grāds (mīkstais blīvējums) |
| Drive režīms | Manuālais tārpu pārnesums, pneimatisks, elektrisks (sprādzienbīstams pēc izvēles) |

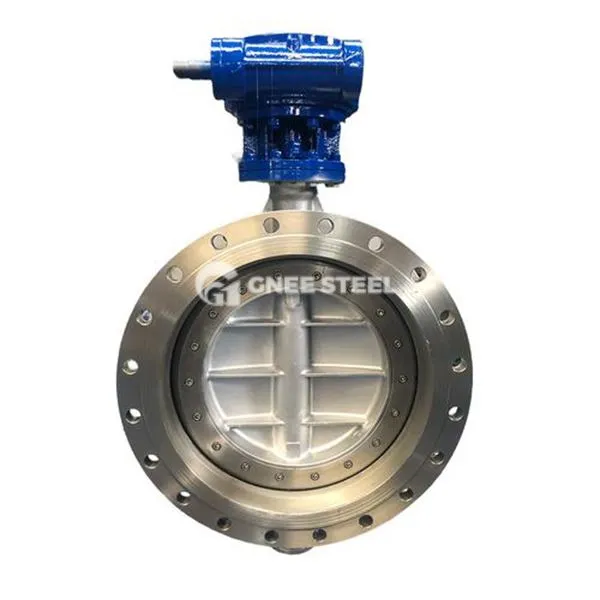

Nerūsējošā tērauda atloka tauriņu vārsti
Pieteikuma un atlases ieteikumi
Ķīmiskā rūpniecība: dod priekšroku fluora izklātam tauriņu vārstiem (piemēram, D341F46 sērijai), kas var uzlabot skābes un sārmu korozijas izturību par vairāk nekā 50%.
Pārtika un farmaceitisks: atlasiet 316L nerūsējošā tērauda pulētus tauriņa vārstus, lai tie atbilstu sanitārajiem standartiem (ra mazāk vai vienāds ar 0. 8μm).
Enerģijas sistēma: Augstas temperatūras tvaika cauruļvadi ir aprīkoti ar D343H sērijas cieti apzīmētiem tauriņu vārstiem, kuriem var izturēt PN40 spiedienu un kuriem ir noplūdes līmenis ANSI V.
