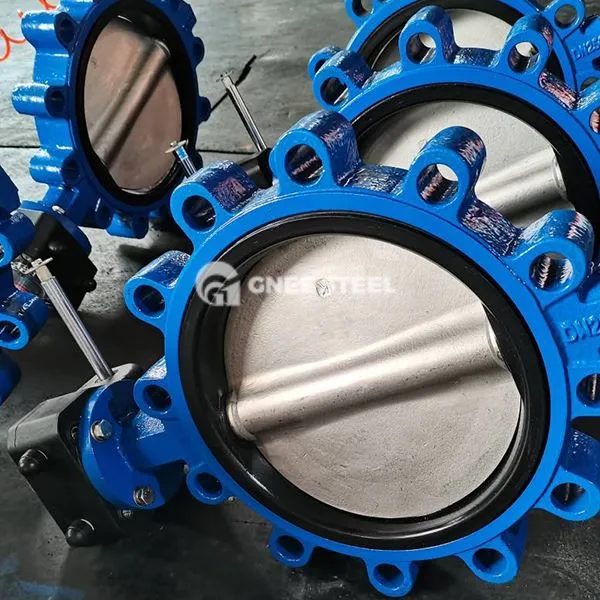

Čuguna ar sprādzi tauriņu vārsti

Čuguna lugas tauriņa vārsts ir izgatavots no pelēkā čuguna (HT200/HT250) vai kaļamā dzelzs (qt 450-10) un ir uzstādīts caur spraugas savienojumu. Tauriņa plāksne pagriež 90 grādus ap vārsta asi, lai panāktu vidēju atveri un aizvēršanu vai plūsmas regulēšanu.

Galvenās strukturālās iezīmes ietver:

Kugas dizains: skrūvju caurumi ir simetriski sadalīti abās vārsta korpusa pusēs, kas ir tieši savienots ar cauruļvada atloku, izvairoties no vafeļu tipa tauriņa vārsta apgrūtinošās skrūvju iespiešanās, uzlabojot uzstādīšanas efektivitāti un blīvēšanas stabilitāti.

Blīvēšanas sistēma:

Mīkstā blīvējuma tips: EPDM/NBR gumijas vārsta sēdeklis, noplūdes līmenis sasniedz ANSI VI, kas piemērots zema spiediena barotnēm, piemēram, ūdenim un gaisam.

Cietā blīvējuma tips: Tauriņu plāksni metina ar nerūsējošā tērauda vai volframa karbīdu ar temperatūras pretestību 425 grādos, kas piemērota augstas temperatūras barotnei, kas satur daļiņas.

Pieteikumi un priekšrocības

• Pašvaldības inženierija: pilsētas ūdens padeves un kanalizācijas tīkla stumbru līniju plūsmas kontrole. DN lielāks vai vienāds ar 300 modeļiem ir kļuvis vispārējs, pateicoties lieliskajai vibrācijas pretestībai, kas saistīti ar savienojumu savienojumiem.
• Rūpnieciskās sistēmas: Dzesēšanas ūdens cirkulācija ķīmiskos augos, zema spiediena tvaika cauruļvada regulēšana termisko spēkstacijās, cieti noslēgti modeļi ir izturīgi pret daļiņu eroziju.
• Ugunsdrošības cauruļvadi: ievēro GB5135.6 standartus un atbilst ātras ugunsgrēka sūkņu istabu atvēršanas un aizvēršanas vajadzībām.

Galvenās priekšrocības:

• Viegla uzstādīšana: Sugu atloki tiek tieši pieskrūvēti, samazinot uzstādīšanas laiku par 50%, salīdzinot ar vafeļu tipa tauriņu vārstiem.
• Zemas uzturēšanas izmaksas: vārsta korpuss ir epoksīda izsmidzināts (RA mazāks vai vienāds ar 3,2 μm), un korozijas izturības kalpošanas laiks ir vairāk nekā 15 gadus.



Čuguna ar sprādzi tauriņu vārsti



‌ Selekcijas ieteikumi‌:

Priekšroka tiek dota ‌municipal ūdens padeve/ugunsdrošības sistēma‌: DN 100- DN300 mīksto blīvējuma modeļi (piemēram, D341X -10)), kas ir zemas izmaksas un atbilst ANSI VI pakāpes prasībām blīvējuma veiktspējai. ‌ ‌

Ķīmiskā barotne, kas satur daļiņas‌: piemērota cieto blīvējuma modeļiem (piemēram, D343H -16 C), vārsta plāksnes metināts nerūsējošais tērauds, nodiluma izturība palielinājās par 50%‌.
