Elektriskā vakuuma tauriņa vārsta apraksts
Elektrisko vakuuma tauriņa vārstu speciāli izmanto vakuuma vai zema negatīva spiediena cauruļvadu sistēmām (piemēram, laboratorijas aprīkojumam un pusvadītāju ražošanas vakuuma kamerām). Elektriskais izpildmehānisms vada tauriņa plāksni, lai pagrieztos, lai panāktu vidēju atveri un aizvēršanu vai plūsmas regulēšanu. Tās pamatdizains ietver:
Noslēguma armatūras struktūra: Izmantojot dubultā vārsta sēdekļa vai spiediena ūdens blīvēšanas tehnoloģiju, vārpstas blīvējums ir aizzīmogots ar 0. 25MPA spiediena ūdens, lai novērstu noplūdi, kas piemērota vakuuma apstākļiem, kas ir mazāki vai vienādi ar 10⁻³Pa.
Materiāla pielāgošanās spējas: vārsta korpusa materiāls galvenokārt ir 304/316 nerūsējošā tērauda vai fluora izklāts, kas ir izturīgs pret koroziju un atbilst augstām tīrības prasībām.
Elektriskā vakuuma tauriņa vārsta specifikācija
| Lieluma diapazons | 2 "~ 28", DN50 ~ DN700 |
| Darbības režīms | Divkārša aktiermeistarība, atsperes atgriešanās (vienreizēja darbība) |
| Darba spiediens | 1,6MPA |
| Gaisa padeves spiediens | 2,5 līdz 8 bārs |
| Rotācijas leņķis | 90 grādi ± 4 grādi |
| Uzvedības laiks | 1 ~ 2 sekundes pie 8. 0 Bāra gaisa spiediens |
| Ķermeņa materiāls | SS304, SS316, SS316L |
| Piemērojamie plašsaziņas līdzekļi | Ūdens, gaiss, gāze, eļļa, šķidrums |
| Pieteikums | Ūdens un notekūdeņi, īpaši tīrs ūdens, atsāļošana, ķīmiskais, tekstilizstrādājums, farmaceitiskā, celulozes un papīra |
| Izvēles piederumi | Namur solenoīda vārsts, ierobežojuma slēdzis, FRL, pozīcijas indikators, manuāla ierīce |

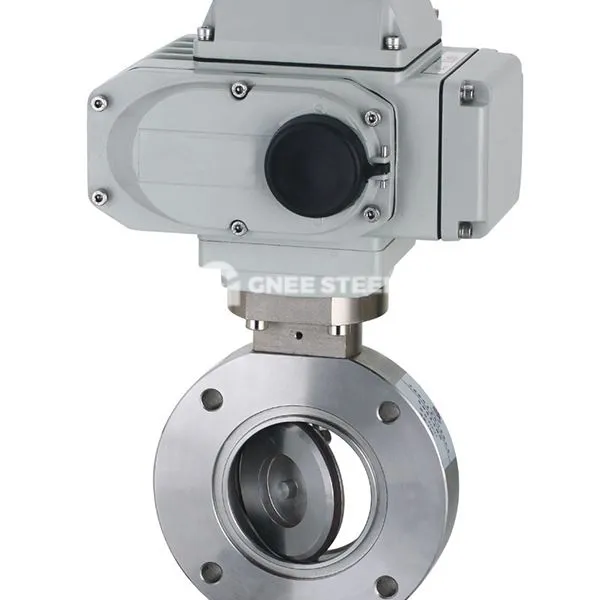

Elektriskais vakuuma tauriņa vārsts
Pieteikuma un atlases ieteikumi
Vakuuma laboratorija: priekšroka tiek dota GID sērijai vai DK941X sērijai, lai pārliecinātos, ka vārpstas blīvējums atbilst vakuuma prasībai 10⁻³Pa.
Ķīmiskā korozija barotne: piemērota fluora izklātam tauriņu vārstiem (piemēram, D641F -10 P), kas ir izturīgi pret spēcīgu skābi un sārmu koroziju.
Augstas temperatūras tvaika cauruļvads: izmantojiet cieti noslēgtus nerūsējošā tērauda tauriņa vārstus (piemēram, D343H -16 C), kas ir izturīgi pret 425 grādiem un kuriem ir ANSI v.
