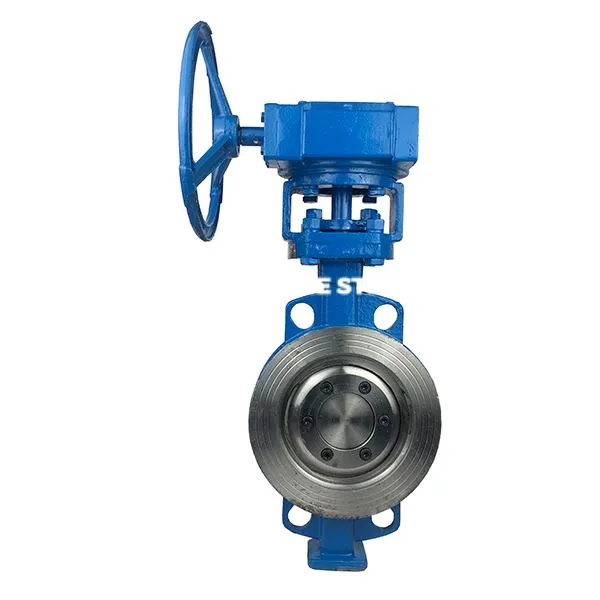

Vafer augstas veiktspējas tauriņa vārsta apraksts
Vafera tipa augstas veiktspējas tauriņa vārsts ir rūpniecības vārsts, kas pieņem dubultā atloka skavas uzstādīšanu, integrētu dubultā ekscentrisko un īpašu blīvēšanas struktūru. Tas var nogriezt cauruļvada barotni vai pielāgot plūsmas ātrumu, pagriežot tauriņa plāksni. Tas ir piemērots zema vai vidēja spiediena apstākļiem ķīmisko, enerģijas, pašvaldību un citu lauku laukos.
Veiktspējas īpašības un blīvēšanas forma
Blīvēšanas veiktspēja:
Elastīgais blīvējums (EPDM/PTFE): Noplūdes līmenis sasniedz ANSI VI klasi, piemērojamo temperatūru -20 grāds ~ 150 grāds, piemērots kodīgām barotnēm (piemēram, sērskābei, sārmu šķīdumam).
Metāla blīvējums (nerūsējošais tērauds + cietais sakausējuma apšuvums): temperatūras izturība, kas ir mazāka vai vienāda ar 550 grādiem, izturīga pret barotnēm, kas satur daļiņas vai augstas temperatūras tvaiku, kas piemērota skarbām ainām, piemēram, metalurģija un ķīmiskā rūpniecība.
Darbība un plūsmas pretestība: manuālais, pneimatiskais vai elektriskais piedziņa, zems darbības griezes moments (mazāks vai vienāds ar 5 0 n · m), atbalsta ātru atvēršanu un aizvēršanu; Pilna urbuma plūsmas kanāla dizains, spiediena zudums mazāks vai vienāds ar 0,05, piemērots lielai plūsmai un zemas enerģijas patēriņa sistēmām.
Vafer augstas veiktspējas tauriņa vārsta specifikācija
|
Ierakstīt |
Tauriņa vārsts |
|
Autentifikācija |
ISO9001, CE, API6D |
|
Vidēja temperatūra |
Mīnus 29 grādi līdz 150 grādi |
|
Spēks |
pneimatisks |
|
Plūsmas vidējā |
Ūdens, eļļa, gaiss un nedaudz kodīgs šķidrums |
|
Interfeisa lielums |
DN80 /3 collas |
|
Materiāls |
CF3M |
|
Spiediens |
16rl |
|
Pieteikums |
Parasti izmanto inženierzinātnēs |
|
Struktūra |
Tauriņa vārsts, ko sauc arī par atloka vārstu, ir sava veida regulēšanas vārsts ar vienkāršu struktūru. |
Gnee vafeļu augstas veiktspējas tauriņa vārsts
Pieteikumi
| Rūpniecisks | Aplications | Pasākumi |
|---|---|---|
| Ķīmiskā rūpniecība | Sērskābes gāzes cauruļvads, sērskābes sadedzināšanas sekcija | Korozija un ķīmiskā erozijas izturība |
| Enerģija un vides aizsardzība | Termiskās spēka stacijas dzesēšanas ūdens sistēma, pašvaldības ūdens piegādes tīkls (DN50 ~ DN600) | Ātra atvēršana un aizvēršana, zema plūsmas pretestība |
| Naftas un ārzonu inženierija | Urbšanas platforma, rūpnieciskās automatizācijas vadības sistēma | Kompakta struktūra, augsta spiediena izturība (mazāka vai vienāda ar PN16) |
