Trīs gabalu bumbiņas vārsta apraksts
Trīsdaļīgs lodīšu vārsts ir vārsts ar trīs sekciju sadalīta vārsta korpusa struktūru. Tas realizē barotnes atvēršanu un aizvēršanu, pagriežot bumbu. Tam ir ērtas apkopes un uzticamas blīvēšanas priekšrocības. To plaši izmanto šķidruma kontrolē naftas, ķīmisko, enerģijas un pārtikas rūpniecībā.
Pamatstruktūra un darba princips
Sadalīts dizains:
Vārsta korpusa sastāvs: Vidējā vārsta korpuss un vārsta pārsegi abās pusēs ir savienoti ar skrūvēm, kas ir ērti izjaukšanai, tīrīšanai un detaļu nomaiņai.
Blīvēšanas struktūra: bumba un vārsta sēdeklis ir izgatavoti no elastīgiem materiāliem (piemēram, PTFE, EPDM) vai metāla cietajiem blīvējumiem, un noplūdes līmenis ir mazāks vai vienāds ar 10 ppm.
Piedziņas režīms:
Darbības tips: atbalsta rokasgrāmatu, pneimatisko (ar CP sērijas izpildmehānismiem) vai elektrisko piedziņu, lai atbilstu dažādu darba apstākļu atvēršanas un aizvēršanas ātruma prasībām.
Rotācijas leņķis: bumbu var pilnībā atvērt vai pilnībā aizvērt, pagriežot 9 0 grādu, ar īsu reakcijas laiku (0,5 ~ 5 sekundes).
Darba princips:
Vārsta kāts ved bumbu, lai pagrieztos. Kad lodīšu caurums ir izlīdzināts ar cauruļvadu, vidējais plūst, un, kad tas ir vertikāli, tas ir pilnībā nogriezts.
Kad pneimatiski vadīts, saspiests gaiss ({{0}}. 4 ~ 0,6 MPa) nospiež pievada virzuli, lai panāktu ātru kontroli.
Trīs gabalu bumbiņas vārsta specifikācija
|
Nosaukt |
Pneimatisks trīs gabalu bumbiņas vārsts |
|
Veidot |
Q611f -16 P DN40 |
|
Materiāls |
nerūsējošais tērauds |
|
Temperatūra |
-20 ~ 140 grāds |
|
Piemērojamā vidēja |
Ūdens, gāze, eļļa |
|
Spiediens |
1,6MPA |
|
Zīmols |
Gne |
|
Izcelsmes vieta |
Henans, Ķīna |

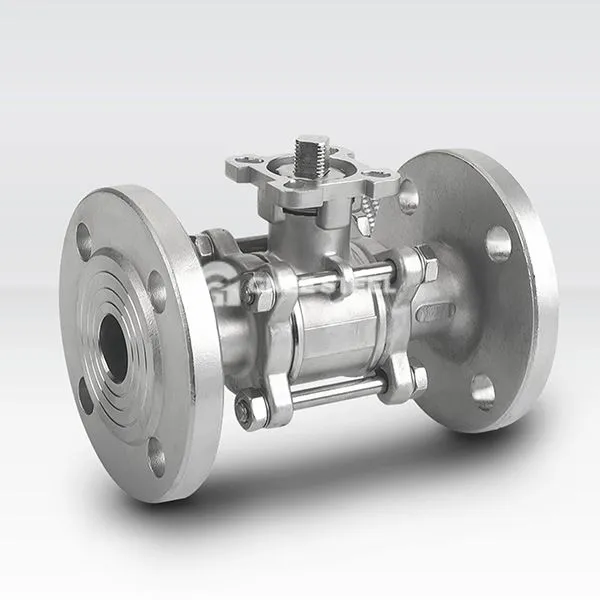

Trīs gabalu bumbiņas vārsts
Pieteikums
Rūpnieciskā šķidruma vadība :
Naftas un dabasgāzes robežas un plūsmas sadalījums naftas ķīmijas cauruļvados .
Augstas temperatūras tvaika sistēma (spiediena izturība līdz PN40, temperatūra ir mazāka vai vienāda ar 350 grādiem) .
Tīra un sanitārā sistēma :
Pārtikas un dzērienu ražošanas līnijas (piemēram, piens un sulas pildījums) Izmantojiet spoguļu apstrādātus nerūsējošā tērauda vārsta ķermeņus .
Augstas tīrības šķīdinātāju un šķidru zāļu pretpiesārņojuma izolācija farmaceitiskajā aprīkojumā .
Īpašie mediju scenāriji :
Droša bīstamu gāzu, piemēram, skābekļa un ūdeņraža peroksīda (nepieciešama antistatiskā konstrukcija), droša kontrole .
Cauruļvadiem ļoti korozīvu barotņu (piemēram, sālsskābes un sērskābes) nodošanai) ir atlasīti pilnībā izklāti PTFE vārsta korpusi.
