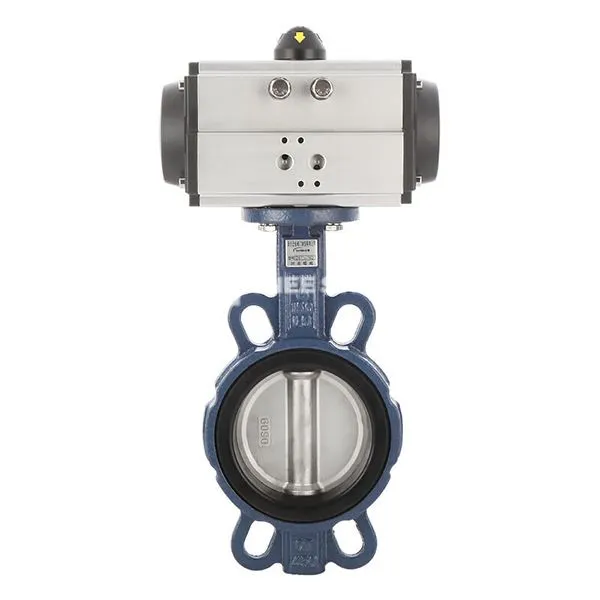

Vafeļu tauriņa vārsts ar pneimatisko izpildmehānismu

Vafer tauriņa vārsts ar pneimatisko izpildmehānismu ir vārsts, kuru var ātri atvērt un aizvērt, pagriežot vārsta disku, ko vada saspiesta gaiss. Tas ir piemērots cauruļvadu sistēmām ar ierobežotu vietu un augstfrekvences darbību. To plaši izmanto plūsmas kontrolē un izolācijā ķīmiskās vielas, enerģijas, pārtikas utt. Lietās utt.

Pamatstruktūra un darba princips

Vārsta korpuss un savienojuma forma:
Vafeļu dizains: vārsta korpuss ir saspiests starp bultskrūvēm caurules atlokiem ar kompaktu struktūru un ietaupījumu uzstādīšanas vietu.
Vārsta plāksne un blīvējums: tauriņa plāksne pieņem diska formas struktūru, un blīvēšanas materiāls var būt nitrila gumija (NBR), fluorubber (FKM) vai metāla cietais blīvējums, lai apmierinātu dažādu barotnes vajadzības.

Pneimatiskais pievads:
Divkāršās darbības/vienas darbības: Divkāršās darbības izpildmehānismi paļaujas uz divvirzienu gaisa avota piedziņu, un vienas darbības izpildmehānismi ir aprīkoti ar pavasara atiestatīšanas funkciju (automātiski aizvērts, kad tiek zaudēts gaiss).
‌Drive režīms‌: pārnesumu bagāžnieks (virknē) vai skotu dakšas (AW sērijas) transmisija, izejas griezes moments līdz ‌10 ~ 5000 n · m‌, piemērots DN15 ~ DN1200 kalibrim‌.
‌
Darba princips‌:
Gaisa avots ({{{0}}. 4 ~ 0,6 MPa) slēdz virzienu caur solenoīda vārstu, nospiež pievada virzuli, lai pārvietotu, un virza tauriņa plāksni, lai pagrieztu ‌90 grādu ‌, lai sasniegtu pilnu atveri vai pilnīgu noslēgumu.
‌ Sepēžot mehānismu‌: Centra līnijas elastīgais blīvējums (mīkstais blīvējums) vai trīs ekonomikas metāla blīvējums, noplūdes līmenis ir mazāks vai vienāds ar 10 ppm‌



Vafeļu tauriņa vārsts ar pneimatisko izpildmehānismu



Pieteikumi

• Rūpnieciskā automatizācija:

Ātra materiālu piegādes cauruļvadu atvienošana ķīmiskajos reaktoros.

Tvaika plūsmas regulēšana termiskajos tīklos, izturoties ar augstu temperatūru un augstu spiedienu.

• Tīras un higiēniskas sistēmas:

Aseptiska barotne pārtikas un dzērienu pildījuma līniju kontrole (izmantojot spoguļa apstrādātus nerūsējošā tērauda vārsta ķermeņus).
Šķīdinātāju un emulsiju izolēšana noplūdes necaurlaidīga farmaceitiskā aprīkojumā.

• Vides aizsardzība un enerģija:

Daļiņu atkritumu gāzes cauruļvadi dūmgāzu desulfurizācijas sistēmās ar nodiluma izturīgu cieto blīvējuma dizainu.
SDG tvertņu noieta ārkārtas atvienošana, kas atbalsta zemas temperatūras apstākļus ({-196 grāds).
