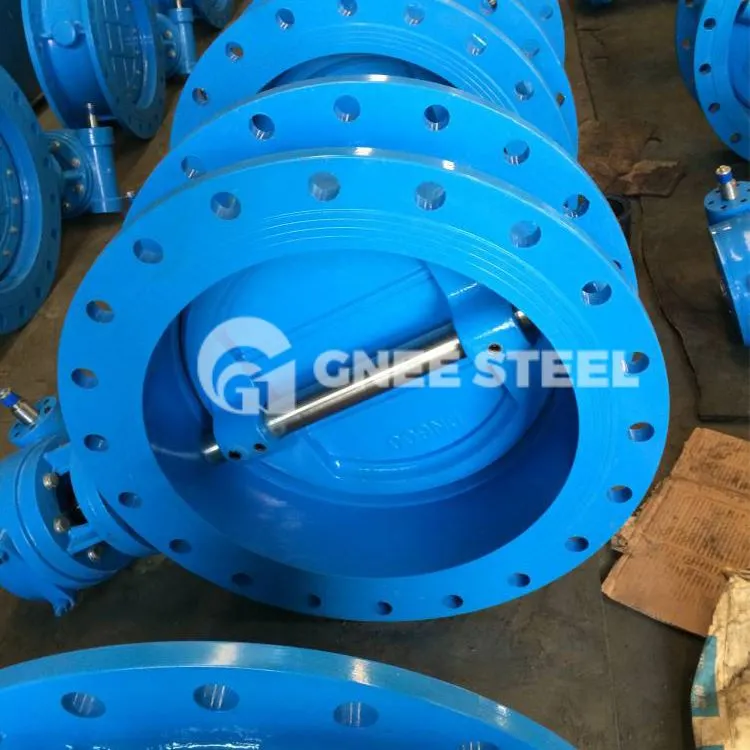

Augstas veiktspējas droseļvārsti ar atloku ir īpaši piemēroti liela diametra vārstiem. Tos plaši izmanto liela diametra regulēšanas jomā. Kad atloka tipa droseļvārsts ir pilnībā atvērts, plūsmas pretestība ir maza. Ja droseļplāksnes atvēršanas leņķis ir aptuveni 15-70 grādu robežās, atloka droseļvārsts var ļoti jutīgi kontrolēt vides plūsmas ātrumu. Turklāt, tā kā atloka droseļvārsta droseļplāksnei ir slaucīšanas īpašības rotācijas laikā, šāda veida vārstus var izmantot cauruļvados ar suspendēto daļiņu vidi. Atkarībā no blīvējuma stiprības to var izmantot arī pulveriem. un granulu datu nesēju cauruļvadi.
| Standarti | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materiāli | Oglekļa tērauds, nerūsējošais tērauds, alumīnija bronza, monel, Hastelloy, titāns, duplekss, super duplekss un citi īpašie piedāvājumi |
| Spiediena vērtējumi | ANSI 150# līdz ANSI 1500# |
| Izmēru diapazoni | 2" līdz 140"- 50mm līdz 3500 mm (lielāki izmēri pēc pieprasījuma) |
| Pabeidz savienojumus | RF, RTJ |
| pēc izvēles sēdekļa gredzeni | Elastīgs RPTFE; Metāla sēdeklis INCONEL (ugunsdrošs uz pielietojuma) |
| Darbības | Manuālā, pneimatiskā, elektriskā, hidrauliskā (pretsvara) un elektrohidrauliskā |
Augstas veiktspējas vārsti
- Iespējas
Cieši aizverams dizains.
Viengabala vārsta korpusa materiāls ir liets tērauds vai nerūsējošais tērauds ar izcilu izturību pret koroziju.
Augstas izturības viengabala kāts izgatavots no A564 Gr. 630/PH 17-4.
ISO 5211 montāžas paliktnis ar 2"-12" kvadrātveida vārpstu. 14"-24" atslēgas savienojumi ļauj tieši uzstādīt manuālos (sviru un pārnesumu), pneimatiskos un elektriskos izpildmehānismus.
Divkāršās nobīdes konfigurācija, konusveida leņķa diska dizains. Maksimālā plūsma, minimālā pretestība, nodrošinot augstu Cv.
Vārstu ligzdas ir pieejamas mīkstos (PTFE/RTFE) nitrila gumijas, EPDM, VITON vai metāla (A240 Tp 304/316) ugunsdrošos vārstu ligzdās. Gan mīkstie, gan metāla sēdekļi ir maināmi.
Blīves atloks novērš nevienmērīgu slodzes sadalījumu, kas var sabojāt blīvējumu.
Iekšējā gājiena apturēšanas konstrukcija novērš pārmērīgu diska kustību, samazinot iespējamos vārsta ligzdas bojājumus.
Rezerves gredzeni ir pieejami ar 125 līdz 200 AARH virsmas apdari, un tie ir saderīgi ar standarta un spirālveida starpliku konstrukcijām. Ārējais diametrs ir iestrādāts starplikas blīvējuma virsmā, lai novērstu ārēju noplūdi.
Lieljaudas rokturis un 10-pozīcijas iecirtuma plāksne novieto disku tā, lai tas precīzi apturētu leņķi.
