Lieta tērauda ķīļa vārtu vārstu apraksts
Lieta tērauda ķīļa vārtu vārsts ir vārtu vārsts no metāla tērauda. Tās atvēršanas un aizvēršanas daļas ir ķīļa formas vārtu plāksnes. To galvenokārt izmanto kā pilnībā atvērtu vai pilnībā slēgtu pārtveršanas ierīci cauruļvadu sistēmās, un to nevar izmantot plūsmas regulēšanai. Tālāk ir parādīti tā raksturlielumi no vairākām dimensijām:
Piedziņas režīms un modeļa klasifikācija
Saskaņā ar struktūru to var iedalīt pieaugošajā kātā un neaudzētajā kātā. Kopīgi modeļi ietver:
Z40H (augošā cilmes ķīļa tipa elastīgo vārtu plāksne)
Z41H (augošā stumbra ķīļa tipa stingra viena vārtu plāksne)
Z45H (neskartas stumbra ķīļa tipa stingra viena vārtu plāksne).
Lietošanas tērauda ķīļa vārstu vārstu specifikācija
|
Lieluma diapazons
|
1/2 collas līdz 16 collas
|
Savienojums
|
Atloka savienojums
|
|
Materiāls
|
Nerūsējošais tērauds 304/316/316L, WCB, čuguna
|
Spiediens
|
16/25/40 bārs
|
|
Šķidrs TMPeraturation
|
-10 līdz 425 grādiem
|
Piemērots vidējs
|
Ūdens, eļļa, gāze utt.
|
|
Atloka standarts
|
ANSI, JIS, DIN, GB standarts
|
Veidi pēc izvēles
|
Pieaugošais cilmes vārtu vārsts, neskarošie STEM vārti
|
|
Spiediens
|
150. klase/300 klase/600 klase
|
Pārbaude un pārbaude
|
ISO5208, API598
|
|
Savienojuma dimensija
|
ASME B16.5, ASME B16.25
|
Aci pret aci
|
ASME B16.10
|
|
Dizains un ražošana
|
ASME B16.34, API600
|
Izvēles piederumi
|
Namur solenoīda vārsts, ierobežojuma slēdzis, FRL, pozīcijas indikators, manuāla ierīce
|

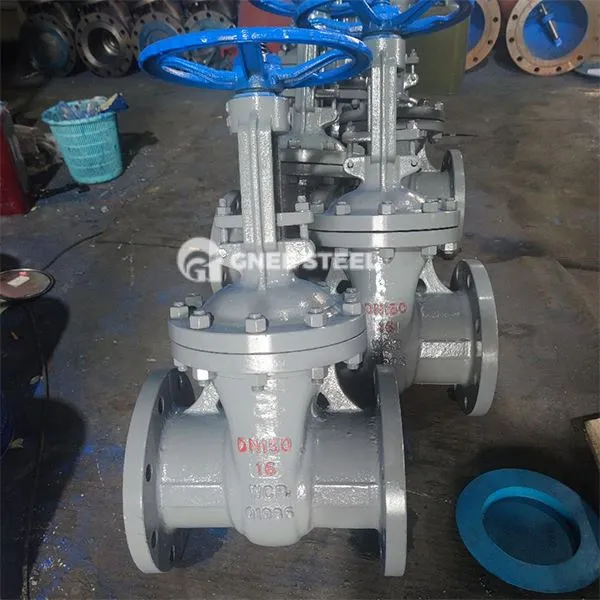

Lieta tērauda ķīļa vārtu vārsti
Priekšrocības un ierobežojumi
Advances: Ķīļa formas struktūra var efektīvi aizzīmogot gan zemu, gan ar augstu spiedienu, un vārti tiks atdalīti no vārsta sēdekļa atveres un aizvēršanas brīdī, samazinot blīvējuma virsmas nodilumu.
Limitācijas: Tas atbalsta tikai pilnu atvērtu vai pilnu slēgtu darbību, un to nevar izmantot plūsmas regulēšanai.
