API 602 atloku aizbīdņi ir aizbīdņi ar atloku savienojumiem, kas ir visizplatītākais savienojuma veids. Atloku aizbīdņu vārsti ir stabili un uzticami, ja tos izmanto cauruļvados, tāpēc tie ir ideāli piemēroti augstspiediena lietojumiem. Atloku vārsta atvēršanas un aizvēršanas mehānisms sastāv no vārtiem, kas pārvietojas perpendikulāri šķidruma virzienam. Vārtus var pilnībā atvērt vai pilnībā aizvērt, un tie nav piemēroti regulēšanai vai droselei. Vārtiem ir divas blīvējuma virsmas, kas parasti veido ķīļa formu, un ķīļa leņķis mainās atkarībā no vārsta specifikācijām, parasti aptuveni 50 grādi. Šis dizains ir piemērots vidēm ar mērenu temperatūru līdz 252 grādiem pēc Fārenheita.
API 602 viltota aizbīdņa specifikācija
| Dizaina standarts | API 602. ASME B 16.34 |
| Spiediena/temperatūras diagramma | ASME B16.34 |
| Aci pret aci Dimensija | VIHUN Standarts |
| Pārbaudes standarts | API 598 |
| Atloka detaļas | ASME B16.5 LĪDZ 4",DIN / BS IS JIS |
| Sadurmetinājuma gala detaļas | ASME B16.25 |
| Kontaktligzdas metinājuma gala detaļas | ASME B16.11 |
| Skrūvju gala detaļas | ASME B1.20.1 |
| Izmēru diapazons | 1/2" - 4"(DN15 - DN100) |
| ASME klase | No 150 līdz 4500 |
| Materiāli | A105. LF2. F5. F11. F22. F304/ F304L. F316/ F316L, F347. Monels |
| Apgriež | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied vai hardfaced |
| Beidzas | Atloku gali, sadurmetināšanas gals, ligzdas metināšanas gals, skrūvējamais gals |
| Darbība | Rokasgrāmata |

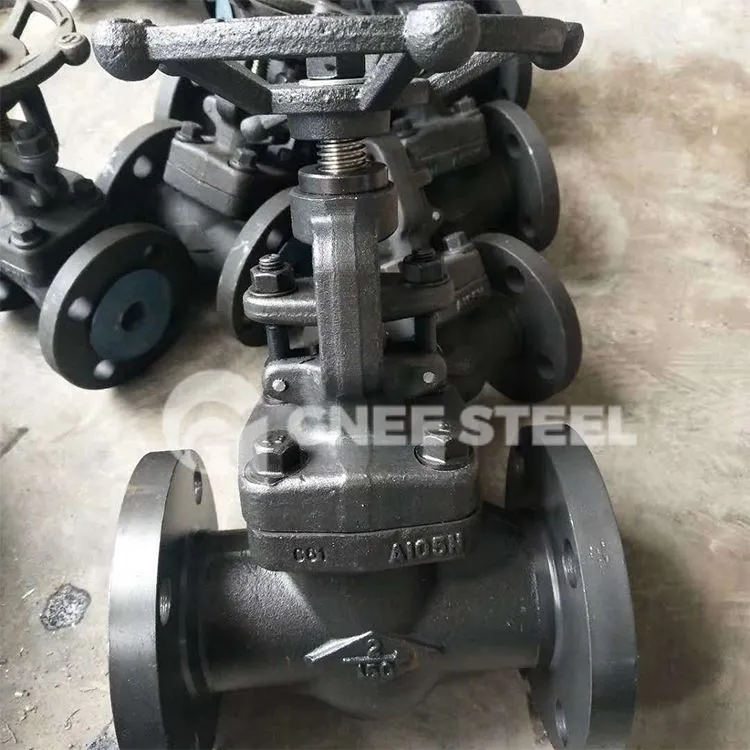

API 602 kalts tērauda vārsts
Atšķirība starp kaltā tērauda vārtu vārstu un lieta tērauda vārtu vārstu:
Kalto tērauda aizbīdņu vārstu kvalitāte ir augstāka par lieta tērauda aizbīdņu vārstu kvalitāti. Tie var izturēt lielus trieciena spēkus, un to mehāniskās īpašības, piemēram, plastiskums un stingrība, arī ir augstākas nekā lietām tērauda daļām. Tomēr to nominālais diametrs ir salīdzinoši mazs, parasti zem DN50.
Lieta tērauda aizbīdņu vārstiem ir salīdzinoši zemāki spiediena rādītāji, ko parasti izmanto ar tādiem nominālajiem spiedieniem kā PN16, PN25, PN40 un 150LB-900LB. Kaltiem tērauda aizbīdņu vārstiem ir augstāki spiediena rādītāji: PN100, PN160, PN320, 1500LB-3500LB utt.
Lieto tēraudu galvenokārt izmanto tādu sarežģītu formu detaļu ražošanai, kuras ir grūti kalt vai kurām nepieciešama augsta izturība un plastiskums. Liešana ietver šķidru formēšanu, savukārt kalšana ir plastiskas deformācijas process. Kaltām detaļām ir uzlabota iekšējā struktūra, labākas mehāniskās īpašības un vienmērīga graudu struktūra. Šo priekšrocību dēļ kritiskajām sastāvdaļām bieži ir nepieciešama kalšana, jo liešana var izraisīt audu segregāciju un strukturālus defektus. Tomēr liešana joprojām ir izdevīga sarežģītu formu veidošanai, kur kalšana ir nepraktiska vai dārga.
