Vafeļu naža vārtu vārsta apraksts
Naža vārtu vārsts ir vārsts, kas realizē pilnīgu atvērtu/aizvērtu vadību caur vārtu lineāro kustību. Vārtu apakšdaļa ir veidota ar naža formas slīpuma griezumu, kas var nogriezt sarežģītus materiālus, piemēram, šķiedras un daļiņas. To plaši izmanto kalnrūpniecībā, notekūdeņu attīrīšanā, pārtikas higiēnā un citos laukos.
Materiālas un specifikācijas:
Valve korpuss un vārti: čuguna, oglekļa tērauds, nerūsējošais tērauds (304/316L) vai leģētā tērauds, spiediena izturības līmenis ir mazāks vai vienāds ar PN16 (1,6MPa), piemērojamā temperatūra ir mazāka vai vienāda ar 180 grādiem ;
Izmēru diapazons: DN50 ~ DN600, īpaši īss struktūras garums ietaupa uzstādīšanas vietu.
Galvenais konstrukcijas dizains:
Naža formas vārti: ķīļa formas vai paralēla blīvēšanas virsma, var nogriezt vircu, šķiedrvielas un citus barotnes, samazināt aizsērēšanas risku;
Blīvēšanas forma: cietais blīvējums (cietais sakausējums), mīksts blīvējums (PTFE/gumija) vai dubultā blīvējuma struktūra, noplūdes līmenis līdz ANSI VI klasei;
Braukšanas režīms: manuālā, pneimatiskā, elektriskā vai tārpa pārnesumu piedziņa, augošā kāta struktūra (vārsta stumbra celšana) un slēpta kāta struktūra (vārsta kāts rotē) pēc izvēles.
Vafeļu naža vārsta vārsta specifikācija
| Standarta vai standarta | standarta |
| struktūra | vafele |
| Pn | 10/16 /CL150 /CL 300 /CL600 |
| Dn | 6" |
| Spēks | manuāla rokdarbs |
| Materiāls | WCB |
| Disku materiāls | 201 |
| Sēdekļa materiāls | NBR |
| Vidējs | Saldūdens, notekūdeņi, skats ūdens, gaiss, gāze, tvaiki, pārtika, aptieka, medikaments, eļļa, skābe, sāls utt. |
| Mokas | 1gab |
| Pārvadāšana | Autobuss, dzelzceļš, okeāns |
Pieteikumi
| Rūpniecisks | Pieteikumi | Specifikācija un funkcijas |
|---|---|---|
| Mines/elektrostacijas | Ogļu virca, izdedži, kas nodod, nogriež granulus (DN300 ~ DN600, PN10) | Cietā blīvējuma struktūra, nodilums izturīgs |
| Ārstēšana | Cauruļvada kontrole, kas satur šķiedru dūņas un ķīmiskos reaģentus (DN50 ~ DN400, mīkstais blīvējums) | Nažu vārti pret aizsērēšanu |
| Pārtika/farmaceitiska | Sterils šķidrums vai augsta tīrīšana barotnes izolācija (nerūsējošais tērauds 316L, ra mazāks vai vienāds ar 0. 8μm) | Sanitārie ātri savienojumi |

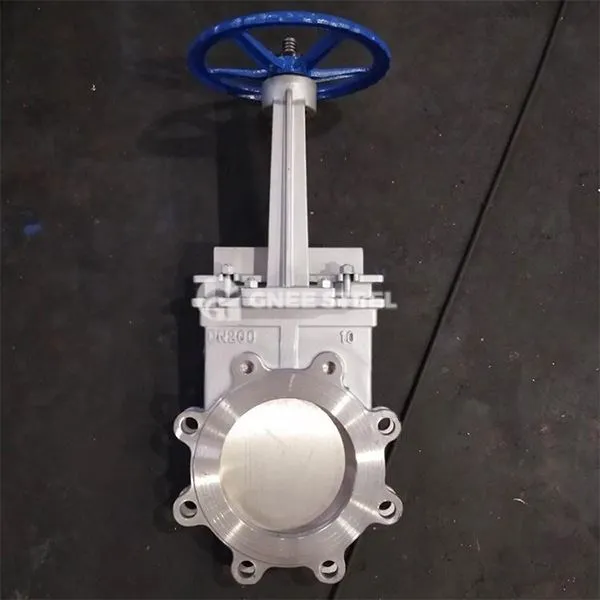

Gnee vafeļu naža vārtu vārsts
Atlases un apkopes punkti
Atlases ieteikumi:
Materiāla raksturlielumi: Cietām blīvēm priekšroka tiek dota šķidrumiem, kas satur daļiņas, un nerūsējošā tērauda vai fluora izklāta vārsta korpusi tiek izvēlēti korozīvai barotnei;
Spiediena līmenis: Augsta spiediena starpības apstākļiem (lielāks vai vienāds ar PN10) ieteicams izvēlēties pieaugošu stumbra struktūru, lai uzlabotu blīvēšanas stabilitāti.
Apkopes specifikācijas: pārbaudiet blīvējuma virsmas nodilumu ik pēc 3 mēnešiem (mīkstie blīvējumi ir jānomaina, ja tie ir nēsāti lielāki vai vienādi ar 2 mm);
Manuāla atvēršana un aizvēršana 2 ~ 3 reizes ilgtermiņa nelietošanai, lai novērstu vārtu pielipšanu pie vārsta sēdekļa;
Lai izvairītos no traucējumiem, pneimatiskajiem/elektriskajiem diskiem ir nepieciešama regulāra pārnesumu vai tārpa pārnesumu sastāvdaļu eļļošana.
