Luga naža vārtu vārsta apraksts
Luga naža vārtu vārsts ir naža tipa vārtu vārsts ar sprādziena konstrukcijām, kas paredzētas abās vārtu pusēs. Tas sagriež barotni, vertikāli paceļot vārtus, un ir piemērots augstas iespaidības šķidrumu, kas satur daļiņas, šķiedras utt. (Piemēram, dūņas, izdedžnes un viskoza virca), robežu kontrolei). Tam ir spēcīgas lieces pretestības un uzticamas blīvēšanas priekšrocības.
Strukturālā inovācija:
Lugas dizains: vārtus abās pusēs uzgaļi pastiprina stingrību un samazina liekšanas deformāciju griešanas laikā. Tajā pašā laikā tie veido daudzpunktu saspiešanas blīvējumu ar vārsta sēdekli, lai uzlabotu spiediena pretestību (mazāka vai vienāda ar PN16);
Separāta forma: cietais blīvējums (cietais sakausējums) vai mīkstais blīvējums (gumija/PTFE), piemaisījumus uz blīvēšanas virsmas nokasa ar U formas naža malu vārtu apakšā, un noplūdes līmenis sasniedz ANSI VI klasi;
Aknācības metode: tiek pieņemts sprādziena savienojums, un skrūves fiksē tikai cauruļvada atloku, lai izvairītos no vārsta korpusa ekstrūzijas un deformācijas, kas ir piemērots biežiem demontāžas apstākļiem.
Luga naža vārtu vārsta specifikācija
| Noteikumi | Tehniskie rādītāji | Lietojumprogrammas un padomi |
|---|---|---|
| Nominālais spiediens | Pn1 0/16 (1,0 ~ 1,6MPa) | Vidēja un zema sprieguma sistēmas, piemēram, mīnas un elektrostacijas. |
| Temperatūras diapazons | -29 grāds ~ 180 grāds (ierobežots ar blīvēšanas materiālu) | PTFE blīves ir piemērotas darba apstākļiem, kas ir mazāki vai vienādi ar 150 grādiem |
| Kalibra diapazons | DN50 ~ DN1400 | Vēlams ir liels plūsmas vircas cauruļvads (DN lielāks vai vienāds ar 300) |
| Galvenais materiāls | Vārsta korpuss: WCB, CF8M (nerūsējošais tērauds 316), dupleksa tērauds (F55/F53) | Korozīvai videi (piemēram, skābei un sārmiem) izvēlieties dupleksu tēraudu. |

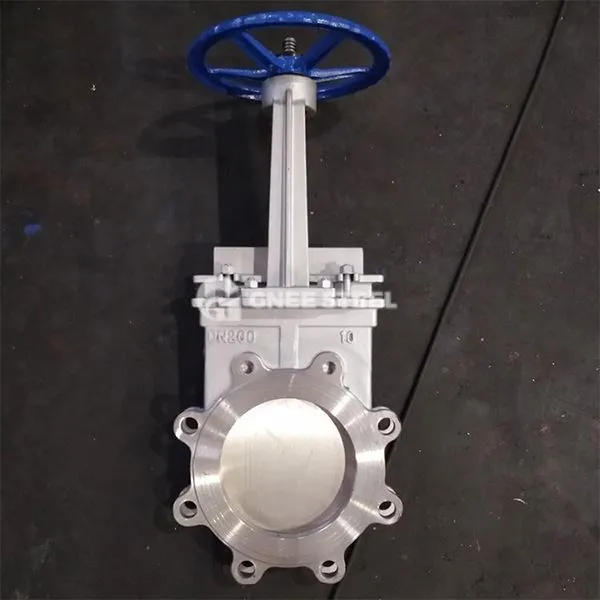

Gnee lug naža vārtu vārsts
Pieteikumi
Mines/elektrostacijas:
Ogļu vircas un izdedžu pārvadāšanas sistēmas cietā blīvējuma struktūra var nogriezt daļiņas (DN300 ~ DN1400, PN10); Ārstēšana
Šķiedru saturošas dūņas un viskoza notekūdeņu kontrole, U formas asmens, lai novērstu aizsērēšanu (mīkstais blīvējums, DN50 ~ DN400); Pood/Pharmaceuticals:
Sanitārais nerūsējošais tērauds (316L) materiāls ir piemērots steriliem šķidrumiem, un CIP tīrīšanai ir viegli ātri uzstādītas uzstādīšanas.
