Plakanais vārsts ir sava veida bīdāmais vārsts ar paralēliem vārtiem kā aizvēršanas daļām. Noslēdzošais elements var būt vienvirziena vai dubultvārti ar izkliedēšanas mehānismu. Vārtu saspiešanas spēku uz sēdekli kontrolē vidējais spiediens, kas iedarbojas uz peldošajiem vārtiem vai peldošo sēdekli. Divkāršo vārtu plakano vārstu gadījumā izkliedes mehānisms starp diviem vārtiem var papildināt šo saspiešanas spēku. Plakano vārtu vārstu vārtu plāksne ir sadalīta divos veidos: vienvirziena vārti un dubultvārti. Tajā pašā laikā vārti var būt gan ar vadības atverēm, gan bez tiem, ar vadības atverēm un tādu pašu vārsta ligzdas iekšējo diametru, viegli tīrāms cauruļvads. To var apvienot ar vārsta ligzdu, lai izveidotu ieplūdes gala blīvējumu, izplūdes gala blīvējumu un gan importa, gan eksporta gala blīvējumu.
Plakano vārtu vārstu specifikācija
| Izmērs | NPS 2′′-NPS 48′′ DN50-DN1200 |
| Spiediens | CLB150-CL2500 PN10-PN420 |
| Temperatūra | -29~121 grāds |
| Korpusa Materiāls | oglekļa tērauds, nerūsējošais tērauds, leģētais tērauds |
Dizaina specifikācija
| Dizaina standarti | API 6D, ASME B16.34, GB/T 19627 |
| Struktūras garums | ASME B16.10, GB/T 12221 |
| Savienojuma standarts | ASME B16.5, GB/T 9113, JB/T 79 |
| Spiediena tests | API 6DS, GB/T 13927, GB/T 26480, JB/T 9092 |
| Spiediena un temperatūras reitings | API 6D, GB/T 26480 |

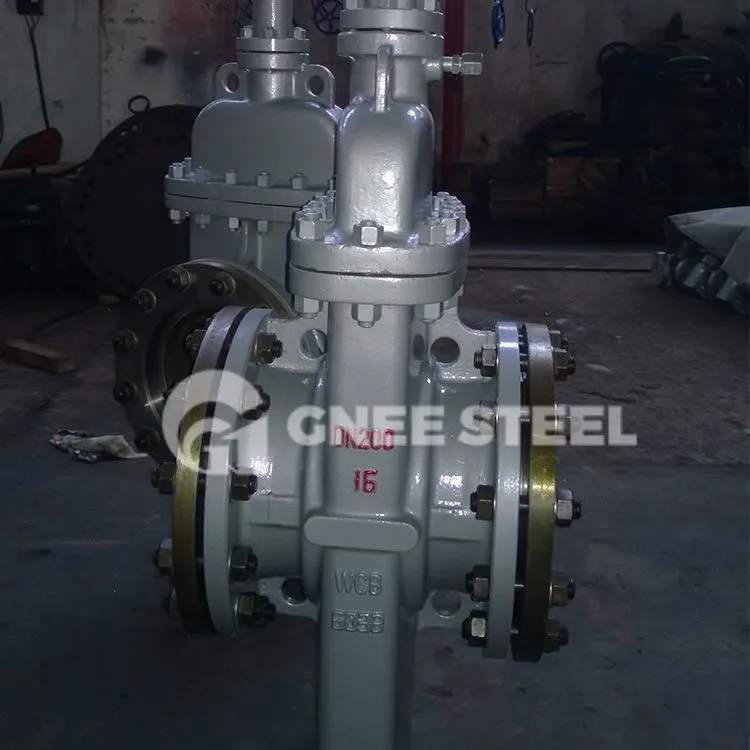

Plakanais vārsts
