Gnee tērauda grupa ir piegādes ķēdes integrēts uzņēmums, kas ietver tērauda plāksnes, spoles, profilus, āra ainavu dizainu un apstrādi. Gnee, kas dibināta 2008. gadā ar 5 miljoniem RMB reģistrēto kapitālu, ir panākusi iespaidīgu progresu un attīstību tērauda tirgū ar Gnee People vairāk nekā 15 gadus smagas cīņas. Pašlaik kopējā investīciju summa sasniedz 30 miljonus RMB, darbnīcas platība ir vairāk nekā 35000 ㎡ ar vairāk nekā 200 darbiniekiem. Gnee kļūst par profesionālāko starptautisko tērauda piegādes ķēdes uzņēmumu Ķīnas centrālajos līdzenumos ar skaidru stratēģisko ietvaru, integrētu pārvaldības struktūru, uzņēmuma vadības pamatu, bagātīgu fondu un cilvēku spēku.
Kāpēc izvēlēties mūs?
Mūsu produkti
GNEE grupa specializējas augstas kvalitātes vārstu un veidgabalu ražošanā un izplatīšanā plašam rūpniecisku lietojumu klāstam, tostarp ūdens apgādei, notekūdeņu sistēmām, naftai un gāzei, kā arī jūras attīrīšanai.
Pārdošanas tirgus
GNEE vārsti ir eksportēti uz vairāk nekā 150 valstīm visā pasaulē, un katru gadu vairāk nekā 50 klientu apmeklē GNEE grupu un pasūta vairāk nekā 30,{3}} vārstu gabalus.
Mūsu komanda
GNEE Group dibināts 2008. gadā ar pamatkapitālu 5 miljonu RMB apmērā. Šobrīd uzņēmuma kopējās investīcijas ir 30 miljoni juaņu, rūpnīcas platība ir vairāk nekā 35,000 kvadrātmetri, un tajā ir vairāk nekā 200 darbinieku.
Klientu apkalpošana
GNEE Group vienmēr pirmajā vietā izvirza produktu kvalitāti un klientu vajadzības un cenšas nodrošināt labākus pakalpojumus katram mūsu klientam. Mēs ievērojam jaunākos standartus un koncentrējamies uz vadību, tehnoloģijām un procesu inovācijām. Ar nobriedušu pārdošanas pakalpojumu sistēmu GNEE Group uzstāj, ka katram klientam ir jānodrošina vienas pieturas pakalpojums.
Kriogēnais vārsts ir atvēršanas un aizvēršanas ierīce, ko izmanto pilnīgai atvēršanai un pilnīgai aizvēršanai. Zemas temperatūras aizbīdņa atvēršanas un aizvēršanas daļa ir vārtu plāksne. Vārtu plāksnes kustības virziens ir perpendikulārs šķidruma virzienam.
Lietie tērauda aizbīdņi tiek izmantoti korpusa cauruļvados kā regulēšanas un apturēšanas ierīces, ko izmanto izstrādājumā. Lieta tērauda vārtu vārsta atvēršanas un aizvēršanas elements ir vārti, vārtu kustības virziens ir perpendikulārs šķidruma virzienam, aizbīdņu vārsts var būt tikai pilnībā atvērts un pilnībā aizvērts, to nevar izmantot regulēšanai un droselei.
Izmērs: 2''~48''
Savienojums: ar atloku
Materiāls: WCB/SS/Lietums
Pielietojums: eļļa, ūdens, gāze, skābe
Izmēru diapazons: NPS2 ~ NPS24, DN50 ~ DN600
Nominālais spiediens: klase 150 /PN10/PN16
Piemērojamā temperatūra: 0~200ºC
Izmērs: DN40-DN600
Dizaina standarts: GB/T 12232-2005 DIN3352, EN593, MSS SP-67
Spiediena standarts: GB/T 13927-1992, API598
Izmērs: 2"-48" DN50-DN1200
Savienojuma režīms: Atloka
Spiediena rangs: PN6/10/16, ANSI Class125/150
Izmērs: 1/2''~2'' (DN15~DN50)
Ports: pilna pieslēgvieta
Darba spiediens: 150LB ~ 1500LB
Manuālais cilpas tipa nažu vārsts
Specifikācija: DN50 līdz DN1200
Standarta atloka savienojums: DIN PN10, ANSI B16.5 Cl#150
Dizaina standarts: MSS SP-81

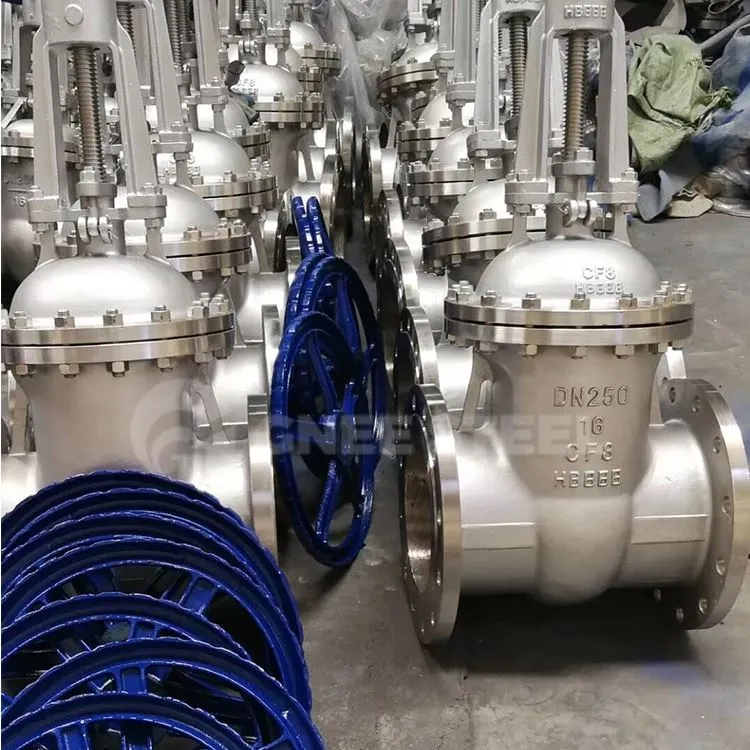

Kas ir ķīļveida vārsts?
Ķīļveida aizbīdņu vārsts ir vārsta veids, kas spēj noslēgt šķidruma plūsmas sistēmu. Tas ir izstrādāts ar mērķi nodrošināt maksimālu izturību pret nodilumu. Šo vārstu var uzstādīt plašā klāstā, piemēram, notekūdeņos, ūdenī un citās darba vidēs. Vārstu var izmantot arī zemas temperatūras un augsta spiediena vidē.
Šo vārstu galvenās daļas ir motora pārsegs, ķīļu puses, sēdeklis un kāts. Ķīļu puses ir savienotas kopā ar atsperēm. Šīs atsperes palielina slodzi pie zemāka spiediena.
Ātra plūsmas maiņa apvērsuma laikā izslēgšanas procedūru laikā — parādība, kas pazīstama kā "ūdens āmurs" - nav gluži ierasta aizbīdņu vārstiem lēnās atvēršanas-aizvēršanās kustības dēļ.
Aci pret aci izmēri var būt ļoti mazi ar dažiem vārtu konstrukcijām diska mehānisma kustības rakstura dēļ. Tas var būt ļoti noderīgi dažos cauruļvadu projektos, ko ierobežo pieejamā telpa.
Kad tas ir pilnībā atvērts, korpusa iekšējā kanāla pretestība plūsmai ir ļoti zema, jo tā saglabā taisnu līniju, tāpēc radītās turbulences ir mazākas nekā cita veida vārstu konstrukcijās.
Vārsta atvēršana un aizvēršana prasa nelielu piepūli, pateicoties mehānisma kustībai, kas nav tieši pret plūsmu, tāpat kā dažās citās vārstu konstrukcijās. Pie augsta spiediena diska berzi pret tā vadību var kompensēt ar apvedceļu. .
Ķīļveida aizbīdņu vārstus ir viegli uzstādīt, jo abas puses ir simetriskas, bez iepriekš noteikta plūsmas virziena. Šis fakts samazina kļūdu faktorus cauruļvadu sistēmas montāžas vai apkopes procedūru laikā.
Mazāk sarežģīta ražošana nozīmē lielāku uzticamību un mazāku apkopi.
Plašs pielietojuma klāsts, jo aizbīdņu vārsti ir diezgan daudzpusīgi, un tos var izmantot eļļā, tvaikā, ūdenī, augsta blīvuma šķidrumos un citās vidēs, ieskaitot granulētās cietās vielas.
Vārtu vārstiem ir lieliska blīvējuma veiktspēja, ko veicina plūsmas spiediens, kas palīdz saglabāt ciešu savienojumu starp vārtiem un sēdekli.
Ķīļveida vārtu vārstu veidi
Cietais ķīlis ir viengabala cieta konstrukcija. Tas nekompensē sēdekļa izlīdzinājuma izmaiņas cauruļu gala slodžu vai termisko svārstību dēļ. Tādējādi tas ir visvairāk uzņēmīgs pret noplūdēm. Izņemot NPS 2 (DN 50) un mazākus, cietie ķīļdiski parasti nav ieteicami lietošanai lietojumprogrammās, kuru temperatūra pārsniedz 250 °F (121 °C). Cietie ķīļveida aizbīdņu vārsti tiek uzskatīti par visekonomiskākajiem. Gandrīz visi mazie NPS 2 (DN 50) un mazākie aizbīdņu vārsti ir cietie ķīļveida aizbīdņi. Cietie ķīļveida aizbīdņu vārsti parasti tiek izmantoti mērenā vai zemākā spiediena un temperatūras lietojumos. Aukstā vai apkārtējā ūdens līnijās parasti tiek izmantoti čuguna vai kaļamā čuguna cietie ķīļveida aizbīdņi.
Elastīgais ķīlis ir arī viengabala konstrukcija, piemēram, ciets ķīlis, bet vietas aiz sēdekļa virsmām ir izdobtas, lai nodrošinātu elastību. Šī konstrukcija kompensē sēdekļa izlīdzināšanas izmaiņas, lai uzlabotu sēdekli, vienlaikus saglabājot cietā ķīļa izturību vidū. Šis dizains nodrošina labāku hermētiskumu un uzlabotu veiktspēju situācijās, kurās iespējama termiskā saistīšanās.
Sadalītais ķīlis sastāv no divdaļīgas konstrukcijas, kas atrodas starp konusveida ligzdām vārsta korpusā. Divi sadalītā ķīļa ligzdas gabali atrodas plakaniski pret vārsta ligzdām, kad kāts tiek pārvietots uz leju, un tie attālinās no vārsta ligzdām, kad kāts tiek vilkts uz augšu.
Ķīļveida vārtu vārsta sastāvdaļas
Izpildmehānisms
Izpildmehānisms ir sastāvdaļa, kas darbina vārstu. Parasti tas ir manuāls rokrats vai elektrisks, hidraulisks vai pneimatisks izpildmehānisms. Manuālajam izpildmehānismam vārsta operators pieliek griešanās spēku uz rokrata, lai sāktu vai apturētu šķidruma plūsmu.
Stublājs
Kāts ir vītņota sastāvdaļa, kas savieno izpildmehānismu ar ķīļdisku. Kāts ir paredzēts, lai pārsūtītu jaudu no izpildmehānisma uz vārsta disku, lai atvērtu vai aizvērtu šķidruma plūsmu. Kad kāts virzās uz augšu, tas atver šķidruma plūsmu; kad tas virzās uz leju, tas aptur šķidruma plūsmu. Ķīļveida aizbīdņu vārstu ražotāji ražo kātu no augstas stiprības metāliem, piemēram, nerūsējošā tērauda un oglekļa tērauda, lai nodrošinātu augstu stiprību, kas nepieciešama vārsta darbībai, īpaši augstspiediena lietojumos.
Disks
Disks ir sastāvdaļa, kas ir savienota ar kātu. Tas var sākt vai apturēt šķidruma plūsmu no izpildmehānisma caur kātu.
Sēdeklis
Ķīļveida aizbīdņu vārstu ražotāji vārstu projektē ar diviem sēdekļiem. Sēdeklis ir sastāvdaļa, kas noslēdz vārsta disku pie vārsta korpusa. Sēdekļi ir izgatavoti kā gredzeni vai integrēti vārsta korpusā. Tie ir vai nu elastīgi, vai metāliski. Elastīgie sēdekļi ir izgatavoti no mīkstiem materiāliem, piemēram, gumijas vai plastmasas, un tiek izmantoti vietās, kur vārsts ir paredzēts zemai temperatūrai zem 65o C. Metāla sēdekļi var izturēt augstu temperatūru, tāpēc tie ir piemēroti temperatūrai virs 65oC.
Vārsta korpuss
Vārsta korpuss ir vārsta ārējā daļa, kurā atrodas vārsta disks un ligzdas. Ķīļveida aizbīdņu vārstu ražotāji veido korpusu no īpaši izturīgiem materiāliem, piemēram, nerūsējošā tērauda un oglekļa tērauda, lai nodrošinātu, ka korpuss ir pietiekami izturīgs, lai izturētu augstu spiedienu un triecienu bojājumus. Vārsta ieplūdes un izejas atveres ir izgatavotas uz vārsta korpusa.
Motora pārsegs
Vārsta pārsegs parasti tiek uzstādīts vārsta korpusa augšpusē. Tas ir paredzēts, lai segtu vārsta korpusa atveri un iekšējās daļas, piemēram, kātu un vārsta blīvējumu. Metināšanas, skrūvju, vītņu vai spiediena blīvējumu izmantošana savieno korpusu un motora pārsegu. Ķīļveida aizbīdņu vārstu ražotāji ražo dzinēja pārsegu un korpusu no viena un tā paša materiāla, lai uzlabotu vienmērīgumu un arī nodrošinātu, ka vārsts iztur augstu šķidruma spiedienu.
Iepakošana
Blīvējums ir hermētiķis, kas novērš šķidruma noplūdi starp vārsta kātu un motora pārsegu. Tas arī palīdz kontrolēt piesārņotāju un cieto vielu iekļūšanu aizbīdņa vārstā.
Uzstādot aizbīdņu vārstu komplektu, ir jāievēro daži svarīgi padomi, lai nodrošinātu, ka komponenti ir droši un funkcionāli. Daži no tiem ietver:
Pirms uzstādīšanas pārbaudiet tādas sastāvdaļas kā vārti, ligzda un vārsta materiāls, lai pārliecinātos, ka nav defektu.
Pārliecinieties, ka metināšanas darbi ir pabeigti un metināšanas zonā nav atlikumu un citu gružu. Tāpat pirms uzstādīšanas pārbaudiet, vai atloki ir atdzisuši līdz apkārtējās vides temperatūrai, izmantojot atbilstošās blīves.
Turklāt starp atloku un aizbīdņa vārstu nedrīkst būt deformācijas vai novirzes. Ja vārsts ir liels, var būt nepieciešams strukturāls atbalsts, lai samazinātu cauruļu bloka slodzi.
Noregulējiet abus atlokus, lai būtu pietiekami daudz vietas vārsta iebīdīšanai vai izslīdēšanai apkopes veikšanai, pēc tam uzmanīgi uzstādiet attāluma skrūves. Tas jādara tā, lai vārsta apakšdaļa balstītos uz skrūvēm, lai novērstu vārsta izkrišanu.
Pakāpeniski pievelciet skrūves, lai starp atlokiem, vārstu un blīvi būtu vienmērīgs spiediens un atbilstošs blīvējums.
Visbeidzot, vairākas reizes ieeļļojiet un darbiniet vārstu un pārbaudiet mezgla stabilitāti.
Kā uzturēt ķīļveida vārstu
Pārbaudiet, vai ķīļveida aizbīdņa vārsts ir pareizi aizvērts, vai uz blīvējuma virsmas nav svešķermeņu un vai uz blīvējuma virsmas nav iekšējas noplūdes. Ja atļauts, ķīļveida aizbīdņa vārsta pārbaudes rezultāts ir pārslēgts, pretējā gadījumā tiek bojāta blīvējuma virsma un nepieciešama apkope.
Ja ir kļūme, ir nepieciešams uzturēt ķīļveida aizbīdni. Ķīļveida aizbīdņu vārstiem ir droša izplūdes atvere, kas ļauj notīrīt komponentus, nomainīt bojāto blīvējumu un blīves, modificēt blīvējuma virsmas un pārregulēt izplūdes spiedienu. Vērtība ir mazāka par 1. Divkāršojiet spiedienu. Pēc apkopes ķīļveida aizbīdņa vārsts nevar atsākt darbību, kamēr tas nav izturējis hidrostatisko pārbaudi.
Ķīļveida aizbīdņu vārsti ir regulāri jāpārbauda un jāuztur, un stingri jānovērš korozija. Iekārtai vienmēr jābūt labā stāvoklī.
Piepildiet kanalizāciju ar ķīļveida aizbīdņa vārstu un pārbaudiet, vai vāks ir vaļīgs un ir atkal nospiests. Ķīļveida aizbīdņu vārstiem ir blīvgredzeni, taču blīvēšanas vietā nav ieteicams izmantot spiedienu.
Ja starpatloks ir noplūdis, pārbaudiet, vai stiprinājuma skrūves nav vaļīgas. Ja nē, vēlreiz pievelciet tos vienmērīgi; "Ja var tikt bojāta noplūde, blīves bojājumi, novecošanās vai pat blīvējuma virsma, ķīļveida aizbīdņu vārsti ir jāsalabo un jāaizstāj ar blīvēm, vai arī ir jāsalabo blīvējuma virsma."
Kā izvēlēties ķīļveida vārtu vārstu?
Izvēloties aizbīdņu vārstu konkrētam pielietojumam, ir svarīgi ņemt vērā vairākus faktorus, lai nodrošinātu optimālu veiktspēju un ilgmūžību. Daži galvenie faktori, kas jāņem vērā, ietver:
Ekspluatācijas apstākļi
Novērtējiet darbības apstākļus, tostarp temperatūru, spiedienu un plūsmas ātrumu, lai izvēlētos aizbīdņu vārstu, kas atbilst jūsu lietojumprogrammas specifiskajām prasībām.
Vārsta izmērs
Apsveriet caurules izmēru un plūsmas prasības, lai noteiktu atbilstošo vārsta izmēru. Pareiza izmēra izvēle nodrošina efektīvu plūsmas kontroli un novērš pārmērīgu spiediena zudumu.
Būvniecības materiāli
Izvēlieties atbilstošus materiālus vārsta korpusam, vārtiem un ligzdām, pamatojoties uz saderību ar apstrādājamo šķidrumu. Apsveriet tādus faktorus kā izturība pret koroziju un temperatūras tolerance.
Vārstu dizains
Izvēlieties starp paceļamu un neceļamu kātu, pamatojoties uz vietas ierobežojumiem un darbības vienkāršību. Turklāt apsveriet, vai jūsu pielietojumam piemērotāks ir ciets vai elastīgs ķīlis.
Beigt savienojumus
Novērtējiet nepieciešamo gala savienojumu veidu, piemēram, atloku, vītņotus vai metinātus galus, pamatojoties uz cauruļvadu sistēmu un uzstādīšanas prasībām.
Nozares standarti un sertifikāti
Pārliecinieties, vai izvēlētais aizbīdnis atbilst nozares standartiem un sertifikātiem, lai garantētu tā kvalitāti, uzticamību un drošību.
Mūsu rūpnīca
Grupai ir 5 meitasuzņēmumi, kas atrodas Anyangā, Tjandzjinā, Honkongā un Singapūrā valstīs un rajonos. Galvenā mītne atrodas orākula dzimtajā pilsētā Henaņas provincē, pasaules kultūras mantojuma "Yin Ruin" vietā, Anjanas pilsētā, vienā no astoņām senajām Ķīnas galvaspilsētām.
Mūsu sertifikāts
FAQ
Populāri tagi: ķīļveida vārtu vārsts, Ķīnas ķīļveida vārstu ražotāji, piegādātāji, rūpnīca
