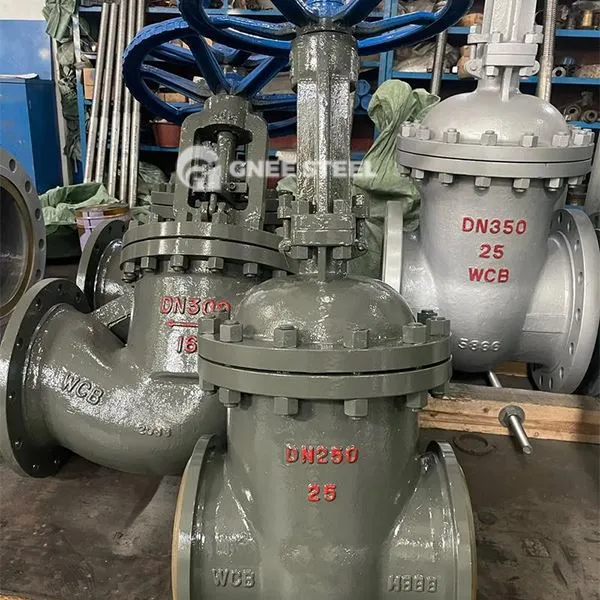

Augsta spiediena vārtu vārsta apraksts
Augstspiediena vārtu vārsts ir vārsts ar vārtiem kā atveres un aizvēršanas daļa. Vārtu kustības virziens ir perpendikulārs šķidruma virzienam. Tas var realizēt tikai pilnu atvēršanas vai pilnīgu aizvēršanas funkciju, un to nevar izmantot plūsmas regulēšanai vai droseļvārstu.
Konstrukcijas sastāvs
Pamatkomponenti
Vārsta korpuss: galvenā struktūra, kas atbilst citām sastāvdaļām, galvenokārt izmanto neatņemamu kalšanas procesu (piemēram, tēraudu leģēto) ar augstu izturību un spiedienu.
Gate: tas ir sadalīts stingros divkāršos vārtos, ķīļa formas atsevišķos vārtos vai elastīgos ķīļa formas vārtos, un to atver un aizver, paceļot kustību.
Valve kāts: tas ir sadalīts cilmes tipa celšanas (vārsta stumbra celšanā, fiksētā rokdarbu) vai rotējošā kāta tipa (roku un vārsta stumbra kustība sinhronā), un virsma ir cieta hroma pārklājumu vai nitru, lai uzlabotu nodiluma izturību.
Virsmas nosūtīšana: tā pieņem uz dzelzi balstīta hroma-niķeļa nerūsējošā tērauda virsma, stellītu sakausējuma vai volframa karbīda izsmidzināšana, lai nodrošinātu nodiluma izturību un anti-abrāzijas veiktspēju.
Palīgkomponenti
Pārkodas, rokas ritenis, elektriskā ierīce, iesaiņojuma dziedzeris, blīvēšanas blīvējums utt. Daži modeļi ir aprīkoti ar griezes momenta vadības mehānismu un insulta vadības mehānismu.
Funkcijas
Performance
Pašnodarbinātais blīvējums caur vidēju spiedienu API 598 standart VI klases (nulles noplūdes) var sasniegt VI klasi (nulles noplūdes).
Putna pretestība
Projektēšanas spiediena līmenis var sasniegt 2500. klasi (42MPa), kas piemērota ekstrēmai augsta spiediena videi.
Fluid pretestība
Pilnībā atvērts plūsmas kanāls ir taisni cauri, un spiediena kritums ir ārkārtīgi mazs, kas ir piemērots augstas plūsmas pieprasījuma scenārijiem.
Drive režīms
Atbalsta rokasgrāmatu, elektrisko, hidraulisko vai pneimatisko piedziņu, un daži modeļi atbalsta attālās automatizācijas kontroli.
Pakalpojuma dzīve
Cietā blīvējuma virsma un pastiprināta vārsta kāta dizains pagarina kalpošanas laiku un var izturēt desmitiem tūkstošu atvēršanas un aizvēršanas ciklu.
Augsta spiediena vārtu vārsta specifikācija
|
Pieteikums |
Rūpniecības lietošana, ūdens rūpniecības lietošana, mājsaimniecības izmantošana |
|
Ostas izmērs |
Dn 10- DN1000 |
|
Garantija |
24 mēneši |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Manuāla, elektriska, pneimatiska, hidrauliska |
|
Barotnes temperatūra |
Zema temperatūra/augsta temperatūra/normāla temperatūra/barotne |
|
Zīmols |
Gne |
|
Struktūra |
Fiksēts un peldēšanas vārsts |
|
Plašsaziņas līdzekļi |
Gāze, eļļa, ūdens, tvaiks |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
Dzemdību laiks |
7-15 dienas |
|
Pārklājums |
Pielāgots |
|
Darbība |
Izpūstas vārsts, reljefa vārsts, atmosfēras vārsts, apvedceļa vārsts |
|
Vārsta korpuss |
Viltota metināšana |
|
Ķermeņa materiāls |
304, 304L, 316L |
|
Standarta |
API609 EN593 BS5155 EN1092 ISO5211 |
|
Ostas izmēri |
Pilns urbums un samazināts urbums |
|
Lietojumprogrammas lauki |
Ūdens, nafta un dabasgāze |
|
Dizains un ražošana |
BS6364, MESC SPE77/200, JB/T7749 |
|
Uguns drošs dizains |
API607, API 6FA |
augstspiediena vārtu vārsts
Pieteikumi
- Enerģētikas nozare: augstas temperatūras un augstspiediena tvaika vai ūdens vidēja cauruļvadu sistēmas siltuma elektrostacijās.
- Naftas ķīmijas rūpniecība: augstspiediena šķidruma transmisijas cauruļvadi un reakcijas ierīces.
- Rūpnieciskie cauruļvadi: šķidruma vadības sistēmas, kurām nepieciešama augsta blīvējuma un spiediena izturība metalurģijā, farmaceitiskos līdzekļus utt.
- Ūdens padeve un kanalizācija: augsta spiediena ūdens padeve vai ugunsdrošības sistēmas lielās ēkās.
