Spiediena blīvējuma vārsta vārsta vārtu plāksne ar vārsta kātu lineārai kustībai, parasti pacelšanas kātā ir trapecveida vītne, caur uzgriežņa vārsta augšdaļu, kā arī vārsta korpuss uz vadotnes rievas, rotācijas kustība pārvēršas lineārā kustībā , tas ir, darba griezes moments darba vilcē.
Izmēru diapazons: 2″ līdz 24″
Spiediena klase: 600-4500
Stils: elastīga ķīļa un paralēlā slaida dizains
Materiāli: A216 WCB, WC6, WC9, C5, C12, C12A, CF8M un īpaši sakausējumi
- Spiediena blīvējuma vārstu konstrukcijas iezīmes.
1, plūsmas kanāla izometriska izmantošana taisni cauri struktūrai, ievērojami samazinot plūsmas pretestības koeficientu un enerģijas zudumus, ievērojami uzlabojot vārsta kalpošanas laiku un veiktspēju.
2, vārsta dobumā tiek izmantota spiediena pašblīvēšanas struktūra, laba blīvējuma veiktspēja.
3, Vārtu un sēdekļu blīvējuma virsma ir izgatavota no cieta sakausējuma pārklājuma, kas ir nodilumizturīgs, izturīgs pret augstu temperatūru, izturīgs pret koroziju un ir labs pret skrāpējumiem.
4, Vārsta kāta virsma ir apstrādāta ar korozijizturīgu nitrīdēšanu, kurai ir laba izturība pret koroziju un pretskrāpējumiem.
5, Atvēršanas un aizvēršanas daļu struktūru var veidot dažādās formās, piemēram, vienas plāksnes, dubultplāksnes, paralēlas dubultās plāksnes utt. atbilstoši lietotāju prasībām.
6, ar daudzpagriezienu elektrisko ierīci var sasniegt tālvadības pulti un lokālu darbību.
-
Spiediena blīvējuma dzinēja pārsegs salīdzinājumā ar skrūvju pārsega dizainu
| Spiediena blīvējuma dzinēja pārsega dizains | Skrūvju pārsega dizains |
| Vilces gredzens ir tā blīvēšanas mehānisma galvenā sastāvdaļa un darbojas kopā ar blīvi un starplikas gredzenu. | Optimāls blīvējums tiek panākts, apvienojot atloku, blīvi un sasniedzot ieteicamo griezes momenta līmeni, pievelkot atloka skrūves/kniedes. |
| Palielinoties spiedienam, noplūdes iespēja samazinās. | Spiediena palielināšanās rezultātā palielinās noplūdes iespēja. |
| Vārsta izmērs nav atkarīgs no tā projektētā spiediena. | Palielinoties projektētajam spiedienam, vārsta izmērs ievērojami palielinās, jo atlokam un skrūvēm jābūt lielākiem, lai izturētu lielāku spiediena līmeni. |

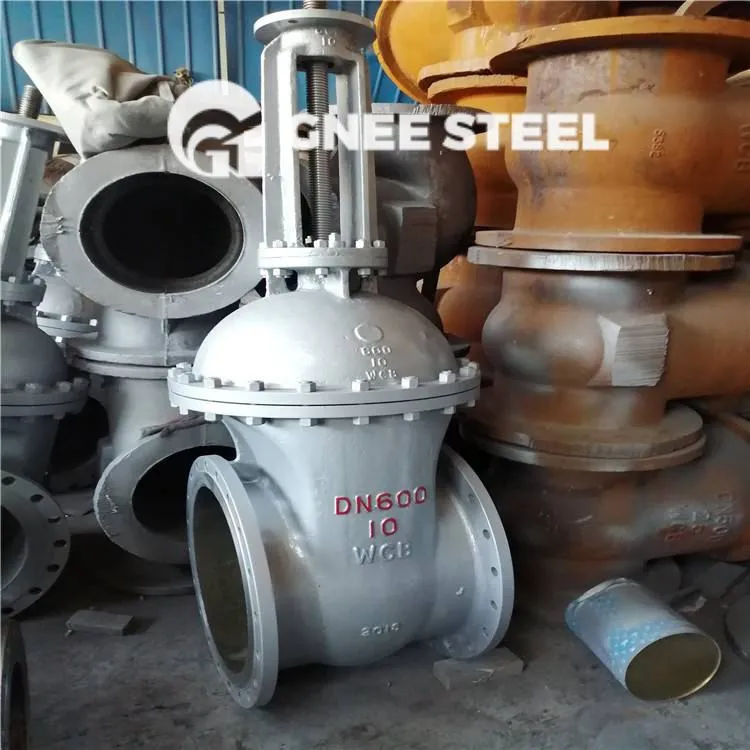

Spiediena blīvējuma vārsts
