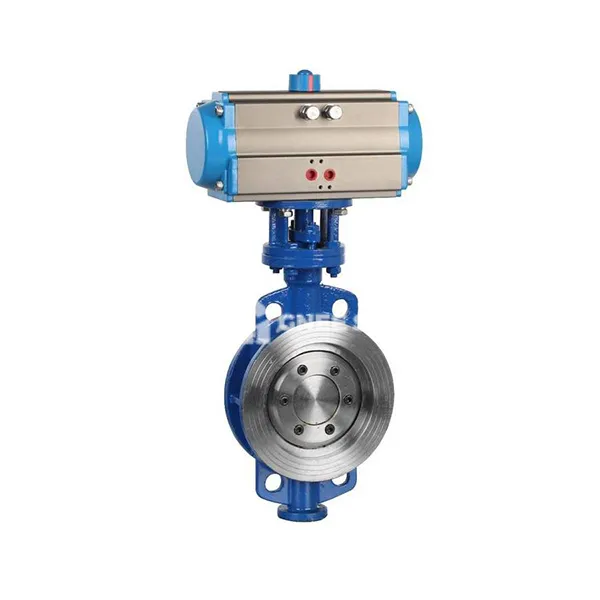

pārnesumu tipa tauriņa vārsta apraksts
Gear tauriņa vārsts ir vārsts, kas kontrolē tauriņa plāksnes rotāciju caur pārnesumkārbas pārvades mehānismu. Tam ir gan atvēršanas, gan aizvēršanas un plūsmas regulēšanas funkcijas, un to plaši izmanto darba apstākļos, kuriem nepieciešama augstas precizitātes kontrole vai augsta griezēja darbība. Tās galvenā īpašība ir tāda, ka tā izmanto pārnesumu pārnesumkārbu, lai aizstātu tradicionālos rokturus vai tārpu pārnesumus, lai uzlabotu darbības stabilitāti un izturību, un ir piemērots kodīgām barotnēm, videi ar augstu temperatūru un ilgstoša darbības scenārijiem.
Pamata struktūra un komponenti
Vārsta korpuss
Materiāls lielākoties ir čuguna, lietderīgais tērauds vai nerūsējošais tērauds, kas izvēlēts pēc barotnes korozijas (piemēram, nerūsējošā tērauda skābes un sārmu vides).
Atloka vai skavas tipa savienojuma dizains ir piemērots dažādām cauruļvadu uzstādīšanas prasībām.
tauriņa plāksne un vārsta kāts
Diska formas tauriņa plāksne ir savienota ar pārnesumu pārvades mehānismu caur vārsta kātu, un virsmu var sametināt ar cieto sakausējumu (piemēram, kobalta sakausējumu), lai uzlabotu nodiluma izturību.
Vārsta kāts izmanto caurbraukšanas struktūru, lai nodrošinātu griezes momenta transmisijas stabilitāti.
pārnesumkārbas pārraides ierīce
pārnesumu komplekts: ieejas griezes momentu pastiprina ar mezhing pārnesumiem, samazinot manuālo darbības spēku un ir piemērots liela diametra vārstiem (DN lielāks vai vienāds ar 300).
Pašpārbaudes funkcija: pārnesumkārbas pārraides mehānismam ir mehāniska pašbloķēšanas īpašība, kas var uzturēt tauriņa plāksnes stāvokli, kad jauda ir izslēgta vai gaisa avots tiek pārtraukts, lai novērstu darbības traucējumus.
Drive režīms: atbalsta manuālu, elektrisko vai pneimatisko vadību. Ja to vada elektrība, ir nepieciešams reduktors, lai panāktu precīzu leņķa pielāgošanu.
Sistēmas pārbaude
Soft Seal: gumijas vai PTFE blīvējuma gredzens, kas piemērots tīrai temperatūrai ar zemu temperatūru (mazāks vai vienāds ar 120 grādiem).
Hard blīvējums: Metāla daudzslāņu blīvējuma struktūra (piemēram, nerūsējošā tērauda + elastīga sakausējuma), izturība pret augstu temperatūru līdz 425 grādiem, piemērota daļiņām vai kodīga barotne
pārnesumu tipa tauriņa vārsta specifikācija
|
Dn |
DN50 ~ 500 mm (cits izmērs, lūdzu, norādiet, pasūtot) |
|
Nominālais spiediens |
1. 0 ~ 1,6MPa (cits spiediena standarts, lūdzu, norādiet, pasūtot) |
|
Ķermeņa materiāls |
Kaļos dzelzs (Q), WCB (C), SS304 (P) |
|
Blīvējuma materiāls |
PTFE (F) |
|
Vidēja temp. |
W1: -20 ~ 80 grāds W2: -20 ~ 250 grāds |
|
Savienojuma režīms |
Vafele |
|
Pneimatiskais pievads |
JLAT sērija, JLAW sērija, importētā pievada sērija |
|
Darbības režīms |
Divkārša darbība, viena darbība parasti ir slēgta, viena darbība parasti ir atvērta |
|
Elektriskais pievads |
JLA sērija, JLB sērija, LMPorted Actwator Series |
|
Kontroles režīms |
Standarta slēdža tips, neatņemams regulēšanas veids, integrāls slēdža tips, lauka kopnes tips |
pārnesumu tipa tauriņa vārsts
Nozares lietojumprogramma un problēmu risināšana
Petroķīmiskā rūpniecība
Izmantojot korozīvu barotņu, piemēram, skābes, sārmu un sāls, cauruļvadiem vārsta kalpošanas laiks tiek pagarināts, izmantojot koroziju izturīgus materiālus un cietā blīvējuma dizainu.
Lieta: naftas ķīmijas auga izejvielu piegādes sistēma izmanto pārnesumu tipa tauriņa vārstu, lai kontrolētu plūsmas attiecību, ar precizitātes kļūdu ir mazāka vai vienāda ar 2%.
Elektriskā jaudas metalurģija
Vārtu vārstu nomaiņa augstas temperatūras dūmgāzes emisijas sistēmās (mazāk vai vienāda ar 425 grādiem), pārnesumkārba uzlabo pielāgošanas reakcijas ātrumu.
Municipal ūdens lietas
Ūdens spiediena regulēšana lielas plūsmas ūdens padeves un kanalizācijas tīklos, pārnesumu pašbloķēšanas funkcija novērš ūdens āmura trieciena sabojāšanu.
