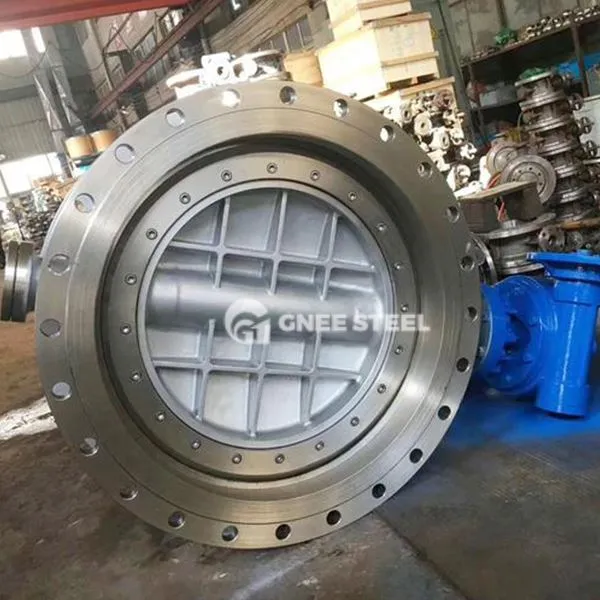

Atloka tipa tauriņa vārsts

‌ Plānots tauriņa vārsts ir vārsts, kas kontrolē cauruļvada barotnes plūsmu vai nogriež šķidrumu, pagriežot diska formas tauriņa plāksni. Vārsta korpusam ir atloki abos galos, un skrūves to savieno ar cauruļvadu. Tas ir piemērots darba apstākļiem, kuru temperatūra ir mazāka vai vienāda ar 425 grādiem, un spiediens ir mazāks vai vienāds ar 1,6MPa. To plaši izmanto šķidruma vadības sistēmās, kurām nepieciešama ātra atvēršana un aizvēršanās vai plūsmas regulēšana, piemēram, ūdens, ķīmiskā viela, enerģija un citas nozares.

Pamata struktūras sastāvs
‌Valve ķermenis‌

Materiāls lielākoties ir čuguna, lietderīgais tērauds vai nerūsējošais tērauds, kas tiek izvēlēts atbilstoši darba apstākļu izturības pret koroziju prasībām (piemēram, nerūsējošais tērauds ir piemērots skābes un sārmu barotnei).
Atloks ir standartizēts un stingri savienots ar cauruļvadu ar skrūvēm, lai nodrošinātu blīvēšanas uzticamību.
‌Butterfly plāksne‌

Diska formas atveres un aizvēršanas daļai rotācijas leņķis parasti ir mazāks vai vienāds ar 90 grādiem, un tā izmanto centrālo līniju vai ekscentrisko struktūru. Virmu var sametināt ar nerūsējošo tēraudu vai cieto sakausējumu, lai uzlabotu nodiluma izturību.
Racionalizētais dizains samazina plūsmas pretestību. Kad diametrs ir pilnībā atvērts, diametrs tiek saskaņots ar cauruļvadu, lai samazinātu spiediena zudumu.
Sistēmas pārbaude

‌Soft SEAL‌: izgatavots no nitrila gumijas, fluororubber vai PTFE, kas piemērots zemai temperatūrai un tīram vidienam, ar lielisku blīvēšanas veiktspēju.
‌Hard blīvējums‌: daudzslāņu metāla blīvējums (piemēram, nerūsējošais tērauds + elastīgais metāla slānis), izturīgs pret augstu temperatūru un augstu spiedienu, piemērots darba apstākļiem zem 425 grādiem.
‌Transmisijas mehānisms‌

Vārsta kāts un tauriņa plāksne pieņem caurspīdīgu dizainu, kas saskaņots ar tārpa pārnesuma reduktoru vai pneimatisko izpildmehānismu (piemēram, pneimatisko atloku tauriņa vārstu), lai sasniegtu precīzu atvēršanas un aizvēršanas vadību.



atloka tipa tauriņa vārsts



Atloka tauriņa vārsta priekšrocības un trūkumi:

• Priekšrocības

Ātra atvēršana un aizvēršana: pilnībā atvērta\/aizvērta, pagriežot 90 grādus, viegli darbināma un zems griezes moments.

Zema plūsmas pretestība: plūsmas kanāls ir taisns, kad tas ir pilnībā atvērts, un spiediena zudums ir tikai 1\/3 vārtu vārsta, kas ir piemērots lieliem plūsmas scenārijiem.

Spēcīga izturība pret koroziju: nerūsējošā tērauda vārsta korpuss un blīvēšanas materiāli (piemēram, PTFE) var pretoties skābes, sārmu un organiskā šķīdinātāja korozijai.

Zemas izmaksas: struktūra ir vienkārša un kompakta, ar zemām uzturēšanas izmaksām, īpaši piemērotas liela diametra caurulēm.

• Trūkumi

Augstas temperatūras un augstspiediena ierobežojumi: mīksto blīvēšanas materiāliem (piemēram, gumijai) ir tendence uz novecošanos augstā temperatūrā, un cieto blīvēšanas vārstiem ir liela plūsmas pretestība zem DN200 strukturālo ierobežojumu dēļ.

Ēdināšanas un nodiluma risks: vidējs mīksto blīvēšanas interlyers pozitīvi izliek parasti atklātā stāvoklī, un ilgtermiņa lietošana var samazināt blīvēšanas veiktspēju.

Nozares lietojumprogrammas un problēmu risināšana

• Tipiskas lietojumprogrammu nozares

Ūdens inženierija: Pašvaldības ūdens padeve un kanalizācijas tīkla nogriešana un plūsmas regulēšana, kas piemērota ūdenstilpnēm, kas satur piemaisījumus.
‌Enerģijas un ķīmiskā rūpniecība‌: Naftas un gāzes cauruļvadu barotņu kontrole, izturīgs pret koroziju izturīgs vārsta kalpošanas laiks.
‌Elektriskā jaudas metalurģija‌: augsta temperatūras dūmgāzes emisijas sistēma, metāla cietā blīvējuma struktūra nodrošina blīvēšanas stabilitāti.
‌Pood and Pharmaceuticals‌: Sanitārais nerūsējošais tērauds atbilst tīro cauruļvadu vajadzībām.

• ‌Core problēmu risināšana‌

‌ Ātra nogriešanas un plūsmas regulēšana‌: Precīza kontrole tiek panākta, izmantojot tauriņa plāksnes rotāciju, lai samazinātu enerģijas zudumus.
‌Seal uzticamība‌: Kompozītā blīvējuma dizains ir saistīts ar sarežģītu barotņu noplūdes risku (piemēram, notekūdeņi, kas satur daļiņas).
‌Sistēmas drošība‌: samaziniet ūdens āmura triecienu (piemēram, lēnu aizvēršanas dizaina variantus) un aizsargājiet sūkņus, vārstus un cauruļvadu aprīkojumu
