vafeļu stila tauriņu vārsti Apraksts
Vafer Butterfly vārsts ir vārsts, kas realizē cauruļvada barotnes atvēršanu un aizvēršanu vai plūsmas kontroli, pagriežot diska formas tauriņa plāksni. Tās vārsta korpuss pieņem nevainojamu dizainu un ir saspiests starp diviem cauruļu atlokiem ar tapām. Tas ir piemērots darba apstākļiem, kuru temperatūra ir mazāka vai vienāda ar 425 grādiem, un spiedienu, kas ir mazāks vai vienāds ar 1,6MPa. Galvenās funkcijas ir kompakta struktūra, neliela uzstādīšanas telpa un piemērota cauruļvadu sistēmām ar lielu plūsmu un ierobežotu vietu.
vafeļu tauriņu vārstu specifikācija
|
priekšmets |
novērtēt |
|
Pieteikums |
Tvaika rūpnīca |
|
Ostas izmērs |
Dn 50- DN300 |
|
Garantija |
3 gadi |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Modeļa numurs |
Dn 50- DN300 |
|
Spēks |
Rokasgrāmata |
|
Barotnes temperatūra |
Augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra |
|
Struktūra |
Tauriņš |
|
Plašsaziņas līdzekļi |
tvaiks |
|
Pielāgots atbalsts |
OEM, ODM |
|
Produkta nosaukums |
Ptfe izklāts tauriņa vārsts |
|
Ķermeņa materiāls |
Last lron. oglekļa tērauda traipu materiāls |
|
Disks |
WCB PTFE |
|
Blīvējuma materiāls |
Ptfe |
|
Standarta |
ANSI BS DIN JIS |
|
Lielums |
Dn 50-300 |
|
Krāsa |
Pielāgota krāsa |

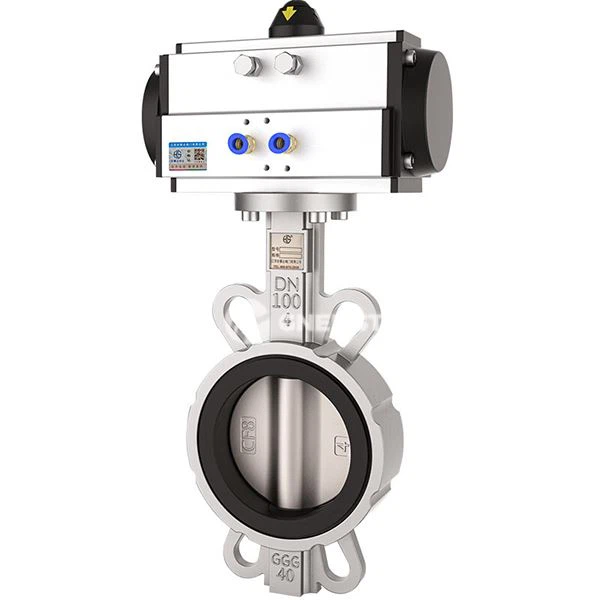

vafeļu stila tauriņu vārsti
Vafer tipa tauriņu vārstu priekšrocības un trūkumi
- Priekšrocības
Neliels izmērs un viegls svars: kompakta struktūra, piemērota uzstādīšanai šaurās vietās un sver tikai 1/3 no tā paša specifikācijas vārtu vārsta.
Ātra atvēršana un aizvēršana: 90 grādu rotācijas darbība prasa mazāk vai vienāda ar 1 sekundi, un ārkārtas nogriešanas efektivitāte ir augsta.
Zemas izmaksas: mazāk detaļu, vienkārša apkope un liela diametra vārstu izmaksas ir par vairāk nekā 30% zemākas nekā atloka veida vārstiem.
- Trūkumi
Ierobežots augstspiediena blīvējums: mīkstiem blīvējumiem ir tendence uz deformāciju un noplūdi augstā spiedienā, un cietām blīvēm ir nepieciešama augsta apstrādes precizitāte.
Stingras uzstādīšanas prasības: atloka centrēšanas novirze var viegli izraisīt skrūvju bīdes spēka pārslodzi, kurai nepieciešama precīza kalibrēšana.
Piemērojamas nozares un problēmu risināšana
- Tipiskas lietojumprogrammu nozares
Naftas ķīmijas: sēru saturoši gāzes cauruļvadi (piemēram, sēra skābju ražošanas sistēmas), eļļas produktu pārvadāšanas kontrole.
Pašvaldību ūdens pakalpojumi: ūdens padeves un kanalizācijas tīklu plūsmas regulēšana, kas piemērota ūdenstilpnēm, kas satur piemaisījumus.
Elektriskās jaudas metalurģija: augstas temperatūras dūmgāzes emisijas kontrole, cietā blīvējuma struktūra ir izturīga pret nodilumu.
- Core problēmu risināšana
Space ierobežojums: Nomainiet atloku tauriņa vārstu, lai ietaupītu 40% uzstādīšanas vietu, kas piemērota atjaunošanas projektiem.
Ūdens āmura aizsardzība: Ātrās aizvēršanās īpašības samazina spiediena triecienu un aizsargā sūkņa un vārsta aprīkojumu.
Large plūsmas kontrole: Cauruļvadu plūsmas regulēšanas priekšrocība virs DN50 ir ievērojama, un spiediena zudums ir zemāks nekā vārtu vārstiem.
