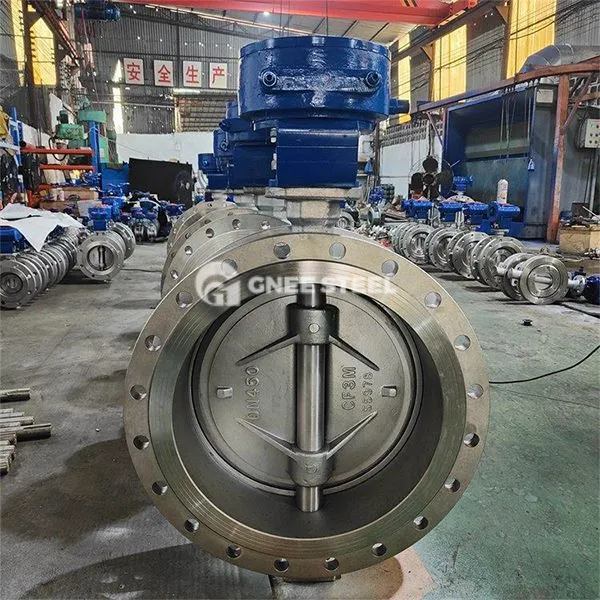

Trīskārša noslēguma tauriņu vārsti
Apraksts
Trīskāršais ekscentriskais tauriņa vārsts ir tauriņa vārsta tips, kas sasniedz augstas veiktspējas blīvējumu caur vairākiem vārsta stumbra ass konstrukcijām, vārsta sēdekļa rotācijas asi un vārsta korpusa kanāla asi. Tās galvenā īpašība ir blīvējošā kontakta virsmas spiediena un nodiluma pretestības optimizācija caur trīskāršo ekscentrisko struktūru, kas ir piemērota barotnes kontrolei augstā temperatūrā, augstā spiedienā un skarbos darba apstākļos.
Konstrukcijas dizains
Trīs ekscentriskas pozīcijas:
- Pirmā ekscentriskums: vārsta stumbra ass novirzās no tauriņa plāksnes centra, lai samazinātu atveres un aizvēršanas berzi.
- sekundes ekscentriskums: vārsta stumbra ass novirzās no vārsta korpusa kanāla centra, lai samazinātu nodilumu.
- Third ekscentriskums: vārsta sēdekļa blīvējuma virsmas ass un vārsta korpusa kanāla ass veido A -leņķa slīpo konusu, lai sasniegtu asimetrisku blīvēšanas kontaktu.
Galvenie komponenti:
Butterfly plāksne: diska formas struktūra, kas izgatavota no nerūsējošā tērauda, karbīda vai keramikas materiāla, lai uzlabotu izturību pret koroziju.
Valve sēdeklis: Metāla cietais blīvējums vai mīksts un ciets kompozītmateriāla blīvējums, kas atbalsta divvirzienu nulles noplūdi.
Valve kātu un piedziņas mehānisms: pret lidojumu dizains, piemērots manuālai, pneimatiskai vai elektriskai darbībai.
Aizzīmogošanas princips un galvenās priekšrocības
- Torsion Seal: paļaujoties uz kontakta virsmas spiedienu starp vārsta sēdekli un tauriņa plāksni, lai sasniegtu blīvējumu, nevis tradicionālo elastīgo deformāciju, samazinot blīvējuma kļūmes risku pēc ilgstošas lietošanas.
- Zero noplūde un spiediena pretestība: Metāla cietie blīvējumi var izturēt temperatūru līdz 538 grādiem un PN25 spiediena līmenim (apmēram 25 bar), kas piemēroti ārkārtējiem darba apstākļiem.
- Low atveres un aizvēršanas griezes moments: Ekscentriskā konstrukcija ļauj tauriņa plāksnei atveres brīdī atdalīties no vārsta sēdekļa un pakāpeniski savelkot, aizverot, samazinot darbības griezes momentu par 30%-50%.
- ilgstoša kalpošana un savstarpēja aizstājība: Precīzas apstrādes instrumenti (piemēram, slīpi disku pozicionēšanas tehnoloģija) nodrošina, ka vārsta sēdekļa blīvēšanas konusa virsmas apstrādes kļūda ir mazāka vai vienāda ar 0. 02 mm, uzlabojot vārsta ķermeņa savstarpējo aizstāšanu un uz vietas esošās uzturēšanas efektivitāti.
Triple-offset tauriņu vārstu specifikācija
|
Dn |
DN40 ~ 400 mm (citiem DN, lūdzu, norādiet, pasūtot) |
|
Nominālais spiediens |
1. 0 ~ 4. 0 MPA (citam spiediena standartam, lūdzu, norādiet, pasūtot) |
|
Ķermeņa materiāls |
WCB (C), SS304 (P), SS316 (R) |
|
Blīvējuma materiāls |
PTFE (F), metāla cietais blīvējums (H) |
|
Mediju temperaments. |
W2: -20 ~ 150 grāds, W4: -29 ~ 425 grāds |
|
Savienojuma režīms |
Atloks, vafele |
|
Pneimatiskais pievads |
JLAT sērija, JLAW sērija, importētā pievada sērija |
|
Darbības režīms |
Divkārša darbība, viena darbība parasti ir slēgta, viena darbība parasti ir atvērta |
|
Elektriskais pievads |
JLA sērija, JLB sērija, LMPorted Actwator Series |
|
Kontroles režīms |
Standarta slēdža tips, neatņemams regulēšanas veids, integrāls slēdža tips, lauka kopnes tips |
Trīskārša noslēguma tauriņu vārsti
Pieteikumi
- Naftas ķīmijas: augstas temperatūras eļļas produktu un kodīgu barotņu griešana un regulēšana rafinēšanas augos.
- Elektroenerģija un metalurģija: augstas temperatūras tvaiks (mazāks vai vienāds ar 538 grādiem) un dzesēšanas ūdens sistēmas vārsti.
- Pašvaldības un vides aizsardzība: ūdens padeves un gāzes cauruļvadu liela diametra plūsmas kontrole.
