Divkāršās noslēguma tauriņu vārsti Apraksts
Divkāršā nobīdes tauriņa vārsts ir augstas veiktspējas tauriņa vārsts, kas optimizē blīvējuma veiktspēju, izmantojot dubultā ekscentrisko dizainu. Tās strukturālā īpašība ir tāda, ka vārsta kāta ass vienlaikus atšķiras no tauriņa plāksnes centra un vārsta korpusa centra. Tas ir piemērots šķidruma kontrolei vidē un augstā spiedienā, bieža atvēršana un aizvēršana un smagi darba apstākļi.
1. Konstrukcijas dizains
Dubultā ekscentriskais izkārtojums:
Pirmā ekscentriskums: vārsta stumbra ass novirzās no tauriņa plāksnes centra, lai samazinātu kontakta zonu starp tauriņa plāksni un vārsta sēdekli.
Otrā ekscentriskums: vārsta stumbra ass novirzās no vārsta korpusa kanāla centra, veidojot izciļņu efektu, un samazina atveres un aizvēršanas pretestību.
Galvenie komponenti:
Tauriņa plāksne: diska formas struktūra, virsmas sacietēšanas procedūra (piemēram, nerūsējošā tērauda virsmas vai izsmidzināšanas keramika), lai uzlabotu nodiluma izturību.
Vārsta sēdeklis: mīkstais blīvējums (PTFE/EPDM) vai metāla cietais blīvējums (stellīta sakausējums), kas atbalsta divvirzienu nulles noplūdi.
Vārsta stumbra un piedziņas mehānisms: pret kustību dizains, piemērots manuālai, pneimatiskai vai elektriskai darbībai saskaņā ar ISO 5211 standartu.
Divkāršās noslēguma tauriņu vārstu specifikācija
|
priekšmets |
vārsts |
|
Pieteikums |
Rūpniecības lietošana, ūdens rūpniecības lietošana, mājsaimniecības izmantošana |
|
Ostas izmērs |
Dn 10- DN2000 |
|
Garantija |
24 mēneši |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Pneimatisks, elektrisks, manuāls, hidraulisks |
|
Barotnes temperatūra |
Augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra |
|
Zīmols |
Gne |
|
Struktūra |
Tauriņš |
|
Plašsaziņas līdzekļi |
Gāze, ūdens, eļļa, skābe |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
Disku materiāls |
Oglekļa tērauds, nerūsējošais tērauds, hroma molibdēna S |
|
Sēdekļa materiāls |
NBR/EPDM/PTFE/VITON/SILICONE utt. |
|
Pārklājums |
Pielāgots |
|
Beigu standarts |
Pn6/10/16/25/11/150lb/jis5k/10k/as2129 D/e/f tabula |
|
Ķermeņa materiāls |
Oglekļa tērauds, nerūsējošais tērauds, hroma molibdeum st |
|
Cilmes materiāls |
2CR13, 1CR13, nerūsējošais tērauds, hroma molibdēna S |
|
Krāsa |
Pielāgots pēc pieprasījuma |
|
Blīvējuma testa spiediens |
0. 66mpa -4. 4MPA, 1,1MPA, 1,76MPA, 2,2MPA |
|
Apvalka testa spiediens |
{{0}}. 9MPA -6. 0 MPA, 2,4MPA, 3.0MPA |
|
Transporta pakete |
Koka korpuss |

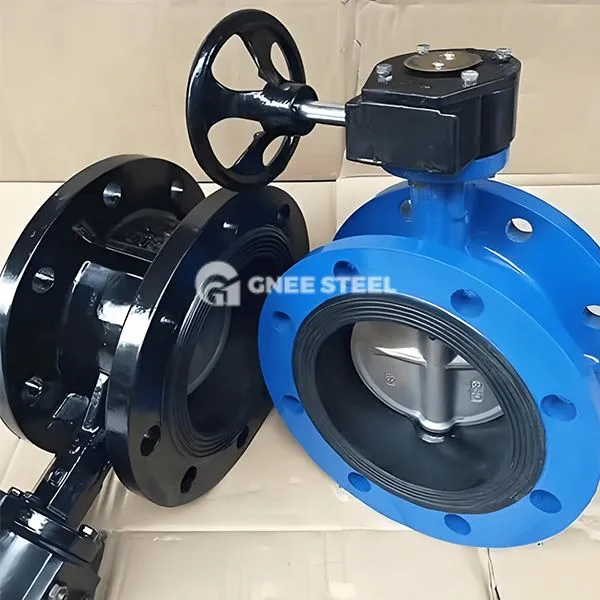

Divkāršās noslēguma tauriņu vārsti
Priekšrocības
- Low Darba griezes moments: Divkāršais ekscentriskais dizains samazina atveres un aizvēršanas griezes momentu par 40%~ 60%, kas ir piemērots biežiem darbības scenārijiem.
- Ilgs kalpošanas laiks: blīvējuma virsmas nodiluma ātrums ir par 70% zemāks nekā Centerline Butterfly vārsts, un kalpošanas laiks var sasniegt vairāk nekā 10 gadus.
- Augsta spiediena pielāgošanās iespējamība: Tas var izturēt maksimālu 300 klases spiedienu (apmēram 50 bar), un cietā blīvējuma versija var izturēt 232 grādu temperatūru.
- Ekonomiskā : strukturālā sarežģītība ir zemāka nekā trīs ekonomiskā tauriņa vārsta, ar zemām ražošanas izmaksām un ērtu apkopi.
Pieteikumi
- Pašvaldības inženierija: ūdens padeves un kanalizācijas sistēmu un termisko tīklu liela diametra plūsmas regulēšana (DN50 ~ DN2400).
- Naftas ķīmijas rūpniecība: naftas produktu un kodīgu plašsaziņas līdzekļu samazināšana un regulēšana rafinēšanas vienībās.
- Jauda un HVAC: Vārsta prasības dzesēšanas ūdens sistēmām un tvaika cauruļvadiem (temperatūra ir mazāka vai vienāda ar 232 grādiem).
- Īpašie darba apstākļi: scenāriji, kas satur granulus plašsaziņas līdzekļus, vakuuma vidi un ainas, kurām nepieciešama ugunsdrošības dizains.
