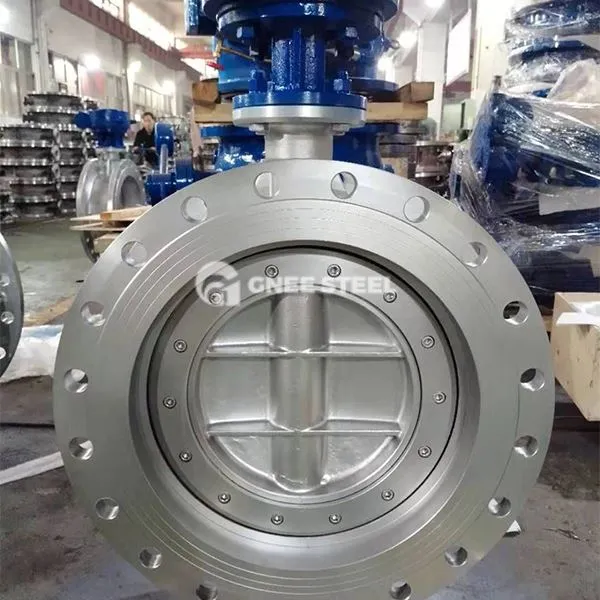

Centred-DISC tauriņu vārsti

Centra diska tauriņa vārsts ir centrālās līnijas tauriņa vārsts. Tā galvenā iezīme ir tāda, ka vārsta stumbra ass, tauriņa plāksnes centrs un vārsta korpusa centra līnija ir koaksiāli. Tas pieņem simetrisku struktūras dizainu un ir piemērots šķidruma kontroles scenārijiem ar zemu spiedienu, normālu temperatūru un parasto blīvēšanas prasībām.

Struktūras un dizaina iezīmes

Trīs līniju koaksiālais izkārtojums:

Vārsta stumbra ass, tauriņa plāksnes centrs un vārsta korpusa centra līnija pilnībā pārklājas, un struktūra ir simetriska un vienkārša.

Tauriņa plāksne ir disks (centra disks), un kontakta virsma ar vārsta sēdekli ir pilna apļa simetrisks dizains.

‌Key komponenti:

‌Valve sēdeklis: lielākoties izgatavots no elastīgiem materiāliem (piemēram, EPDM vai PTFE), paļaujoties uz elastīgu deformāciju, lai panāktu blīvēšanu.

‌Butterfly plāksne: centrāli simetrisks disks ar plakanu virsmu, kas pilnībā jāapstiprina ar vārsta sēdekli, lai nodrošinātu blīvēšanu.

‌Drive mehānisms: manuāls, tārpu pārnesums vai elektriskā darbība, ir jāsadarbojas ar tārpu pārnesumu reducētāju, lai panāktu tauriņa plāksnes pašbloķēšanu.

Darba princips un veiktspējas īpašības

Blīvēšanas mehānisms:
Tauriņa plāksne ir pilnībā saskarē ar vārsta sēdekli, un spraugu starp blīvēšanas virsmām kompensē elastīgā vārsta sēdekļa deformācija, paļaujoties uz vidēju spiedienu, lai palīdzētu blīvējumam.
Noslēguma veiktspēja ir atkarīga no vārsta sēdekļa materiāla elastības, un tā nav piemērota augsta spiediena vai augstas temperatūras apstākļiem.
Plusi un mīnusi salīdzinājums:
Priekšrocības:
Vienkārša struktūra un zemas ražošanas izmaksas.
Mazs atvēršanas un aizvēršanas leņķis (mazāks vai vienāds ar 90 grādiem), ērta darbība.
Ierobežojumi:
Tauriņa plāksne un vārsta sēdeklis ir nepārtraukti berzē, ar augstu nodiluma ātrumu un īsu kalpošanas laiku.
Zems piemērojamais spiediens (parasti mazāks vai vienāds ar 16 bar) un ierobežota temperatūras pretestība (EPDM mazāka vai vienāda ar 80 grādiem, PTFE ir mazāka vai vienāda ar 150 grādiem).



Centred-disc tauriņu vārsti



Pieteikumi

Pašvaldības ūdens pakalpojumi:
Ūdens padeves un kanalizācijas sistēmu liela diametra plūsmas regulēšana (DN50 ~ DN1200).
Zema spiediena tīra ūdens un notekūdeņu cauruļu atvēršana un aizvēršana.
HVAC ēka:
Gaisa kondicionējošu ūdens sistēmu un ugunsdrošības cauruļu ikdienas regulēšana.
Vispārēja rūpnieciska lietošana:
Normālas temperatūras pārtveršana, nekorozīva barotne (piemēram, gaiss un smēreļļa).
