Pulvera tauriņa vārsta apraksts

Pulverveida tauriņa vārsts ir vārsts, ko īpaši izmanto pulverī un granulētam materiālam, kas paredz. Tas realizē cauruļvada atvēršanas un aizvēršanas vadību, pagriežot vārsta plāksni. Tam ir labas blīvēšanas, nodiluma pretestības un vieglas īpašības. To plaši izmanto tvertnēs, pneimatiskos transportlīdzekļos, ķīmiskajā rūpniecībā un pārtikas pārstrādē.

Pamat parametri un strukturālās īpašības
Pamata dizains:

Vārsta korpusa materiāls: alumīnija sakausējums (viegls) vai 304/316L nerūsējošais tērauds (izturīgs pret koroziju), rotācijas vārsta plāksne pieņem polimēru nodilumizturīgus materiālus (piemēram, NBR, PTFE).
‌ blīvēšanas forma: mīkstais blīvējums (gumijas vai polimēra materiāls), piemērots pulvera daļiņu noplūdes novēršanas prasībām.
‌ Piedziņas režīms: manuāls, pneimatisks (CP101/CP126 pievads) vai elektrisks, atbalstot ātru atvēršanu un aizvēršanu.

Pulvera tauriņa vārsta specifikācija

Priekšmeti Parametrs	Fosd -05	Fosd -10	Fosd -16	Fosd -30	Fosd -60	Fosd -125	Fosd -250	Fosd -400
Izejas griezes moments	50 nm	100 nm	160nm	300 nm	600 nm	1250 nm	2500 nm	4000 nm
Novērtēts ceļojuma laiks	20S	15S/30S			30S/60S	100S	100S	100S
Rotācijas leņķis	0 grāds -90 grāds	0 grāds -90 grāds	0 grāds -90 grāds	0 grāds -90 grāds	0 grāds -90 grāds	0 grāds -90 grāds	0 grāds -90 grāds	0 grāds -90 grāds
Darba strāva	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Starta spēks	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Motora jauda	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Svars	3 kg	5 kg	5,5 kg	8 kg	8,5 kg	15 kg	15,5 kg	16 kg
Spēks	AV220V, AC24V, AC110V, AV220, AC380, DC24V (izvēlieties opcijas)
Izolācijas rezistence	100m/500vdc
Spiediens	1500 VAC, viena minūte
Inbreakcijas aizsardzība	IP65/IP67
Uzstādīšanas leņķis	360 grādu jebkurš leņķis
Elektriskā mijiedarbība	Viens G1/2 CNCO, viens strāvas vada savienojuma ports, viens signāla stieples savienojuma ports
Apkārtējā mitrums	-30 pakāpe uz +60 grādu

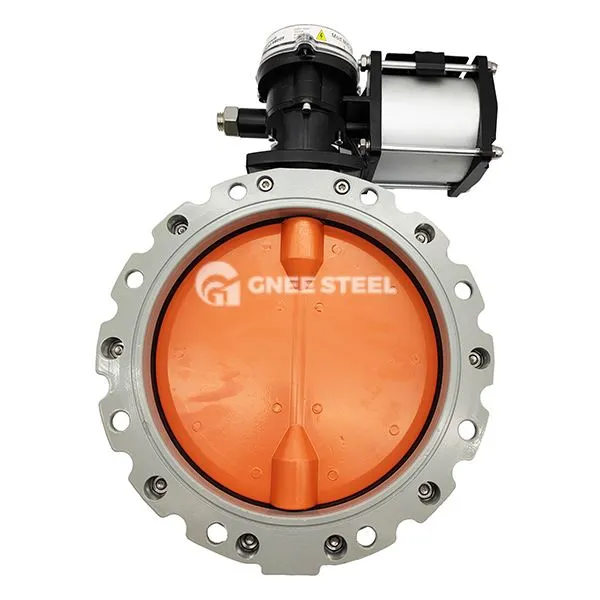

Pulvera tauriņa vārsts

Pieteikumi

Pulvera materiāla apstrāde:
Izkraušana tvertņu un tvertņu apakšā, izmantojot smagumu, lai pārtvertu materiālus.

Skrūvju konveijera kontaktligzda vai pneimatiska nodošana cauruļvads, lai novērstu materiāla plūsmu.

Rūpniecības joma:

Cementa un ķīmiskā pulvera sajaukšanas sistēma, izturīga pret abrazīvām barotnēm.

Pārtikas līmeņa darba apstākļi (piemēram, piena pulveris un cieti) izmanto sanitāro nerūsējošā tērauda vārsta korpusu un skavas ātro instalēšanas savienojumu.

Izvēles un uzstādīšanas specifikācijas

Atlases punkti:
Ja satur ļoti abrazīvu daļiņu barotni, priekšroka tiek dota slīpa vārsta sēdeklim + polimēra vārsta plāksnes struktūrai, lai samazinātu traucējumus un nodilumu.

Lai nodrošinātu ātru reakciju, pneimatiskā transportēšanas sistēma ir jāsaskaņo ar pneimatisko pievadu (spiediens {{0}}. 4 ~ 0,6 MPa).
‌
Instalācijas prasības:
Horizontālai uzstādīšanai ir nepieciešams, lai vārsta plāksnes rotācijas ass būtu perpendikulāra gravitācijas virzienam, lai izvairītos no materiāla uzkrāšanās un blīvējuma kļūmes.

Atloka savienojums izmanto metāla spirālveida brūču blīves vai pārtikas kvalitātes silikona spilventiņus, lai izpildītu dažādu barotņu blīvēšanas prasības.
