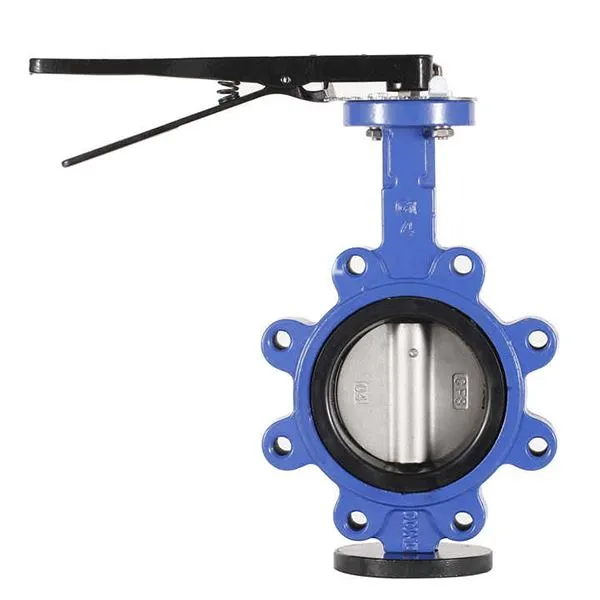

API 609 tauriņa vārsts

API 609 ir starptautisks standarts divkāršiem atlokiem, lugas un vafeļu tauriņu vārstiem, ko izstrādājis Amerikas Naftas institūts (API). Jaunākā versija ir 8. izdevums (API 609-2016) 2016. gadā. Tās galvenās specifikācijas ietver:

Strukturālais garums: stingri noteiciet tauriņu vārstu klātienes izmērus (atloka gala attālumu), lai nodrošinātu saderību ar cauruļvadiem;

Savienojuma forma: aptver trīs veidu dubultā atloka, pacelšanu un vafeļu, lai izpildītu dažādas uzstādīšanas prasības;

Materiālu prasības: WCB oglekļa tērauds, 316L nerūsējošā tērauda un alumīnija bronza (C95800) parasti izmanto vārstu korpusam, un PTFE mīksto blīvējumu vai metāla cieto blīvējumu nav obligāti vārstu sēdekļiem.

Pamatstruktūra un tehniskie parametri
‌ Pārcelšanās un spiediena pretestības veiktspēja‌:
‌Leakage līmenis‌: normālos darba apstākļos tas atbilst ANSI VI līmenim (nulles redzamai noplūde), un augstspiediena testa standarts attiecas uz API 598;
‌PRESSURE diapazons‌: 15. klase 0 lb (1,6MPa) līdz 600 mārciņu klasei (10,0MPa), un daži modeļi atbalsta 42MPA augstspiedienu.
‌Operatīvi raksturlielumi‌:
‌Drive režīms‌: manuāls, pneimatisks vai elektrisks izpildmehānisms, kas atbalsta ātru atvēršanu un aizvēršanu (mazāks vai vienāds ar 0. 05 sekundes) un sprādziena necaurlaidīgu dizainu (ex d iib t4);
‌Temperatūras adaptācija‌: Mīkstā blīvējuma vārsta sēdeklis ir piemērots -29 grādam ~ 200 grādam, un cieto blīvējumu var pagarināt līdz 550 grādiem (piemēram, stellīta sakausējuma virsma).



API 609 tauriņa vārsts



Pieteikumi
‌Petroleum un ķīmiskā rūpniecība‌:
Korozīva barotņu robeža sēru saturošos dabasgāzes cauruļvados un rafinēšanas rūpnīcās, kas piemērota 316L vārsta korpusam + cieto blīvējuma kombinācijai;
Pulverveida transportēšanas sistēma (piemēram, litija akumulatora materiāli), izmantojot ligzdas tipa struktūru (lugas tips), lai novērstu vidēju nogulsnēšanos.
‌Enerģija un nozare‌:
Jūras ūdens apstrādes sistēma, alumīnija bronzas (C95800) vārsta korpuss izturīgs pret jūras ūdens koroziju;
Izkausēta sāls enerģijas uzglabāšanas augstas temperatūras vārsts, cietā blīvējuma dizains iztur 450 grādu ~ 550 grādu darba apstākļus.
