Pneimatiskā trīskāršā nobīdes tauriņu vārsti Apraksts
Pneimatiskā trīskāršā nobīdes tauriņa vārsts (pazīstams arī kā pneimatiskais trīskāršais ekscentriskais tauriņa vārsts) ir augstas veiktspējas vārsts, kas apvieno pneimatisko izpildmehānismu un trīsdimensiju ekscentrisko blīvējuma struktūru, kas īpaši paredzēta augstas temperatūras, augsta spiediena un smagas darba apstākļiem, ar precīzu pielāgošanu un nulles noplūdes funkciju.
Priekšrocības
Blīvēšanas veiktspēja:
Noplūdes ātrums ir mazāks vai vienāds ar 10 ppm (saskaņā ar API 598 standartiem), karbīda apšuvuma blīvējuma virsmas (piemēram, stellīta) vai mīksta un cieta kompozītmateriāla slāņa (nerūsējošā tērauda + grafīta) izmantošana, nodilums izturīgs, anti-washout.
Divvirzienu blīvējums: blīvēšanas virsmas konusa leņķis ir mazāks par berzes leņķi, apgrieztā barotnes spiediens joprojām var būt pašbloķējoša blīvējums.
Temperatūra un spiediena izturība:
Piemērojamais temperatūras diapazons -40 grāds ~ +600 grāds (cietā blīvējuma tips), spiediena novērtējums līdz 600 klasei (PN100).
Efektīva kontrole:
Nulles berze atvēršanas un aizvēršanas laikā atbalsta ātru reakciju (dažu sekunžu laikā pilna atvērta/aizvērta), kas piemērota biežiem darbības scenārijiem.
Pneimatiskā trīskāršā nobīdes tauriņu vārstu specifikācija
|
Dn |
DN50 ~ 500 mm (cits porta izmērs, lūdzu, norādiet, pasūtot) |
|
Nominālais spiediens |
1. 0 ~ 1,6MPa (cits spiediena standarts, lūdzu, norādiet, pasūtot) |
|
Ķermeņa materiāls |
Kaļos dzelzs (Q), WCB (C), SS304 (P) |
|
Blīvējuma materiāls |
NBR (x1), nr (x2), epdm (x3), fpm (x4) |
|
Vidēja temp. |
W1: -20 ~ 80 grāds, W2: -20 ~ 150 grāds |
|
Savienojuma režīms |
Atloks, vafele |
|
Pneimatiskais pievads |
JLAT sērija, JLAW sērija, JLGT sērija, importētais izpildmehānisma sērija |
|
Darbības režīms |
Divkārša darbība, viena darbība parasti ir slēgta, viena darbība parasti ir atvērta |
|
Elektriskais pievads |
JLA sērija, JLB sērija, LMPorted Actwator Series |
|
Kontroles režīms |
Standarta slēdža tips, neatņemams regulēšanas veids, integrāls slēdža tips, lauka kopnes tips |

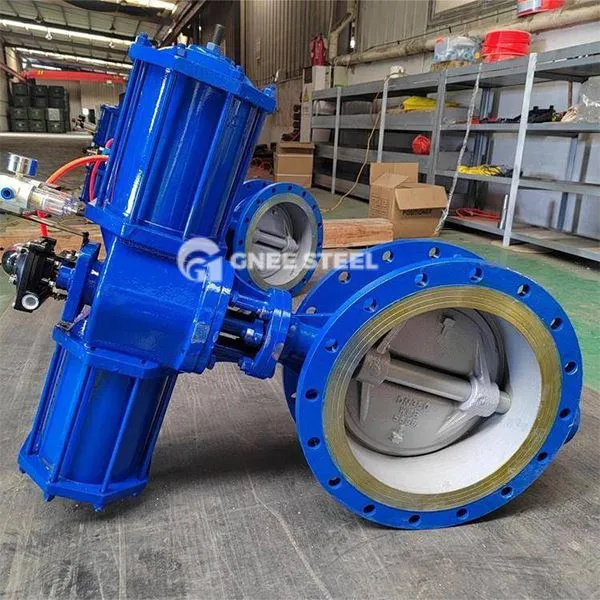

Pneimatisko trīskāršo nobīdes tauriņu vārsti
Pieteikumi
Rūpniecības joma:
Naftas ķīmijas rūpniecība: naftas un gāzes cauruļvads ar augstu temperatūru, skābas gāzes piegādes sistēma.
Elektrības sistēma: katlu galvenais tvaika cauruļvads, augsta temperatūras dūmgāzes apstrāde.
Ūdens apstrāde un pašvaldības inženierija: ūdens padeve un kanalizācija, ugunsdzēsības sistēma (mīkstas blīvēšanas tips ir piemērots vidēja un zema spiediena ainām).
Īpašie darba apstākļi:
Kas satur daļiņu barotni, augstu sāļuma jūras ūdeni utt., Jāsakās ar nodilumizturīgu pārklājumu vai pret koroziju izturīgu sakausējuma materiālu.
