Tauriņu vārsti gāzes aprakstam
Gāzes tauriņa vārsts ir vārsts, ko īpaši izmanto gāzes cauruļvadu sistēmās. Tas kontrolē gāzes ieslēgšanas vai plūsmas regulēšanu, pagriežot tauriņa plāksni. Tās pamatstruktūra ietver šādas sastāvdaļas:
Valve Body: Galvenais rāmis, galvenokārt cilindrisks dizains, ko izmanto cauruļvada savienošanai.
Butterfly plāksne (vārsta atloks): diska formas komponents, kas var pilnībā atvērt vai aizvērt plūsmas kanālu, kad pagriezts.
Valve Stem: savieno darbības mehānismu un tauriņa plāksni, lai pārraidītu rotācijas jaudu.
Separot gredzenu: parasti izgatavots no mīkstiem materiāliem (piemēram, gumijas) vai kompozītmateriāliem (piemēram, nerūsējošā tērauda + T formas blīvējuma gredzens), lai nodrošinātu blīvējumu.
Populācijas mehānisms: manuāla, pneimatiskā vai tārpa pārnesumu piedziņas ierīce, ko izmanto, lai kontrolētu tauriņa plāksnes rotācijas leņķi.
Tauriņa vārsti gāzes specifikācijai
|
Pieteikums
|
Naftas un gāzes, naftas un gāzes rūpniecība, Petroķīmiskā, ķīmiskā pārstrāde, farmācija, pārtika un dzērieni, ūdens apstrāde un daudz kas cits.
|
|
Ostas izmērs
|
DN40 ~ 3000 mm
|
|
Garantija
|
24 mēneši
|
|
Izcelsmes vieta
|
Henans, Ķīna
|
|
Spēks
|
tārpu aprīkojums
|
|
Barotnes temperatūra
|
Normāla temperatūra, augsta temperatūra, zema temperatūra
|
|
Zīmols
|
Gne
|
|
Struktūra
|
Tauriņš
|
|
Plašsaziņas līdzekļi
|
Eļļa un gāze, tvaiks, ūdens. Ķīmiskais utt.
|
|
Pielāgots atbalsts
|
OEM, ODM, OBM
|
|
Ķermeņa materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Lodīšu materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Cilmes materiāls
|
kalts nerūsējošais tērauds utt.
|
|
Sēdekļa materiāls
|
PTFE vai metāla blīvējums ar stellītu, volframa karbīdu
|
|
Beigu savienojums
|
Atloks, metināts, ligzdas metinājums un vītņots
|
|
Projektēšanas standarts
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Apliecība
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Mokas
|
5 vienība
|

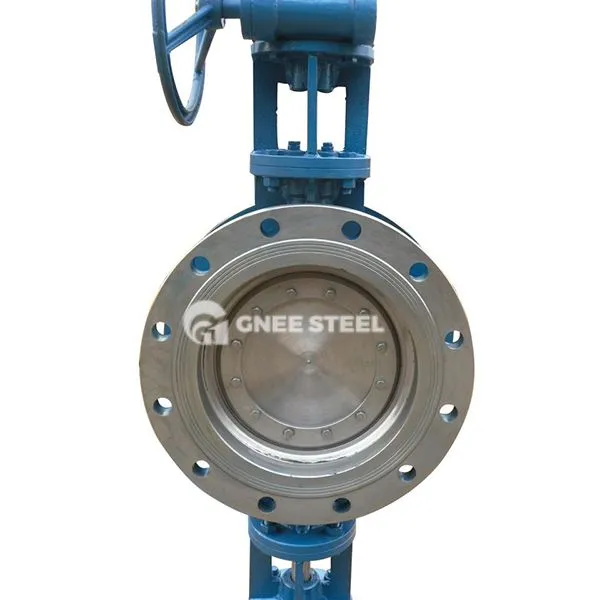

Tauriņa vārsti gāzei
Gāzes tauriņa vārsta Vandeili un trūkumi
Priekšrocības:
Ātra atvēršana un aizvēršana, zema šķidruma pretestība.
Viegla apkope, ilgs kalpošanas laiks.
Piemērojams barotnei, kas satur daļiņas (piemēram, piemaisījumus gāzē).
Trūkumi:
Slikta blīvēšanas veiktspēja augsta spiediena/augstas temperatūras apstākļos.
Nav piemērots augstas precizitātes plūsmas kontrolei.
Tauriņa plāksnei un blīvējuma gredzenam ir tendence valkāt pēc ilgstošas lietošanas.
