Pneimatiski darbināmi tauriņu vārsti

Pneimatiskais tauriņa vārsts ir šķidruma vadības ierīce, kas sastāv no pneimatiskā pievada un tauriņa vārsta korpusa. Vārsta kātu virza saspiesta gaiss, lai pagrieztu, virzot tauriņa plāksni, lai pagrieztu 0 ~ 90 grādu cauruļvadā, lai panāktu šķidruma, gāzes vai pulvera barotnes atvēršanu un aizvēršanu, plūsmas regulēšanu un plūsmas virziena kontroli. Tās galvenās sastāvdaļas ir:

Pneimatiskais pievads: tas izmanto saspiestu gaisu kā jaudas avotu, atbalsta slēdža veidu vai regulēšanas veida darbību, un daži modeļi ir aprīkoti ar pozicionētājiem, lai sasniegtu precīzu plūsmas kontroli.
Tauriņu plāksne: diska formas struktūra, kas maina cauruļvada plūsmas šķērsgriezuma laukumu ar rotāciju un tai ir zemas plūsmas izturības īpašības.
Vārsta korpuss un blīvēšanas materiāli: parastie materiāli ietver čugunu, nerūsējošo tēraudu (piemēram, 304/316L) un dupleksu tēraudu. Blīvēšanas materiāli var būt nitrila gumija, politetrafluoretilēns (PTFE) vai metāla cietie blīvējumi.

Darba princips
Pamata darbība: pneimatiskais pievads saņem vadības signālu (piemēram, Solenoid vārsta komandu), vada vārsta kātu, lai virzītu tauriņa plāksni, lai pagrieztos, 0 grāds ir pilnībā slēgts stāvoklis, un 90 grādi ir pilnībā atvērts stāvoklis.
‌Anstalēšanas funkcija‌: Ievadot 4 ~ 2 0 MA signālu caur pozicionētāju, tauriņa plāksnes atveri var precīzi kontrolēt, lai panāktu plūsmas ātruma proporcionālu pielāgošanu (piemēram, 0 ~ 100% lineāra pielāgošana).
‌Stīmības izgriezums‌: Ja tas ir aprīkots ar ātru izplūdes vārstu, tas var automātiski aizvērt, kad jauda vai gāze tiek nogriezta, lai nodrošinātu sistēmas drošību‌.

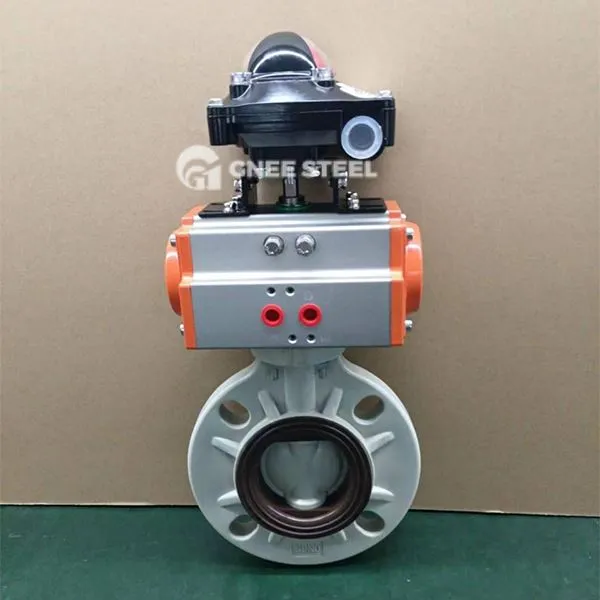

Pneimatiski darbināmi tauriņu vārsti



Pieteikumi

Ķīmiskā un enerģija:
Skābes un sārmu barotnes kontrole (piemēram, sērskābe un hlora-sārmu cauruļvadi).
Augstas temperatūras naftas un gāzes pārvadāšana (cieto blīvējuma modeļi ir piemēroti mazāk vai vienādi ar 650 grādiem).

Vides aizsardzība un elektrība:
Desulfurizācijas torņa vircas plūsmas regulēšana (dupleksa tērauda pretkorozijas tips).
Katlu dūmgāzu emisijas sistēma (ventilācijas tauriņa vārsts, lai novērstu putekļu uzkrāšanos).

Pārtika un farmaceitiska:
Sterils šķidruma cauruļvads (PTFE blīvējums, atbilstoši higiēnas standartiem).
