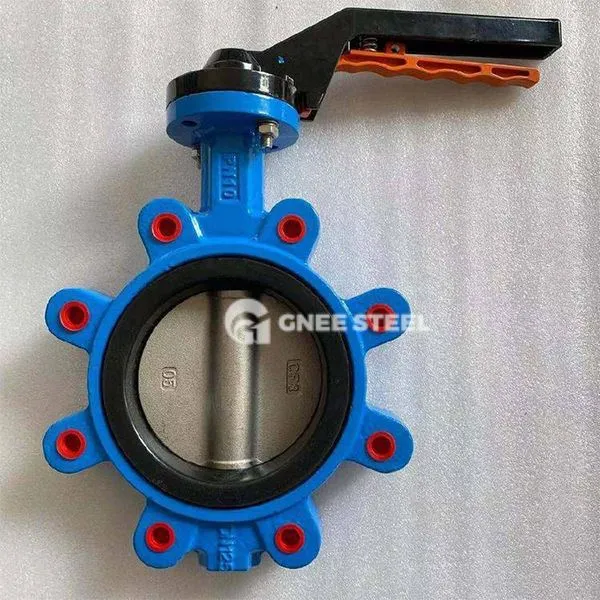

Vafeļu lugas tauriņa vārsts

‌Wafer Lug Tauriņu vārsts‌ ir tauriņa vārsts, kas apvieno vafeļu savienojumu ar sprādziena struktūru. Tas ir saspiests starp diviem cauruļu atlokiem ar tapām, lai panāktu ātru atvēršanu un aizvēršanu un plūsmas regulēšanu. Tās galvenā iezīme ir tā, ka tai ir gan vafeļu vārsta kompaktums, gan luktura struktūras uzstādīšanas stabilitāte. Tas ir piemērots vidēja un zema spiediena šķidruma kontrolei naftas, ķīmiskajā, kuģu būvē un citās nozarēs (spiediens mazāks vai vienāds ar 10MPa, diametra DN40 ~ 2000 mm).

Pamatstruktūras iezīmes
‌ Savienojuma metode ‌
‌ Vafer korpuss ‌: Vārsta korpusam nav neatkarīga atloka, un tas tiek fiksēts caur cauruļu atloku ar tapām, ietaupot uzstādīšanas vietu un materiālu izmaksas.
‌ Sākuma uzlabošanas dizains ‌: Vērcēti caurumi vai caur caurumiem) tiek pievienotas abās vārsta korpusa pusēs, un skrūves ir tieši piestiprinātas pie caurules atloka, lai uzlabotu seismisko izturību un augstspiediena stabilitāti (īpaši piemērota PN10MPA darba apstākļiem).
‌ Tauriņa plāksne un aizzīmogo ‌

Tauriņa plāksne pieņem centrālo līniju vai ekscentrisko struktūru, un virsmu var sametināt ar cieto sakausējumu (piemēram, nerūsējošā tērauda + kobalta sakausējumu), kas ir piemērots barotnei, kas satur daļiņas.
Blīvējums var būt mīkstais blīvējums (nitrila gumija\/PTFE, temperatūra mazāka vai vienāda ar 120 grādiem) vai cietais blīvējums (daudzslāņu metāla struktūra, temperatūras pretestība 425 grādos).
‌Drive režīms‌
Atbalsta rokasgrāmatu, tārpu pārnesumu, pneimatisko vai elektrisko darbību. Ja to vada elektrība, precīzu leņķa vadību var panākt, izmantojot reduktoru (atverot kļūdu mazāku vai vienādu ar 2%)



vafeļu lugas tauriņa vārsts



Lug tipa vafeļu tauriņa vārsta priekšrocības un trūkumi

Priekšrocības

Viegla uzstādīšana: Papildu atloks nav nepieciešams, un uzstādīšanas laiks tiek samazināts par 40%, salīdzinot ar tradicionālo atloka tauriņa vārstu, kas ir īpaši piemērots atjaunošanas projektiem ar ierobežotu vietu.

Augsta stabilitāte: Sugas struktūra izkliedē skrūvju bīdes spēku, un seismiskā pretestība ir labāka nekā parasto vafeļu tauriņa vārstiem38.

Zema plūsmas pretestība: racionalizētā vārsta korpusa dizaina spiediena zudums ir tikai 1\/3 vārtu vārsta, kad tas ir pilnībā atvērts, kas ir piemērots lieliem plūsmas scenārijiem.

Trūkumi

Augstas kalibrēšanas prasības: atloka centrēšanas novirze pārsniedz 0. 5mm, kas var viegli izraisīt nevienmērīgu spēku uz skrūvēm un prasa precīzu pielāgošanu.

Ierobežota apkope: ja sprādziena struktūra tiek izjaukta, visām skrūvēm jābūt atslābinātām vienlaicīgi, un uzturēšanas efektivitāte ir zemāka nekā atloku tauriņa vārstam.

Tipiski pielietojuma scenāriji

Naftas ķīmijas
Korozīvas barotnes (piemēram, sēra saturoša gāze) transmisijas kontrole, cietā blīvējuma struktūra ir izturīga pret eroziju, un tā kalpošanas laiks ir 100, 000 atveres un slēgšana.

Piegāde un jūrā
Kompaktais dizains ir piemērots šaurām caurulēm mašīntelpā, un nerūsējošā tērauda materiāls, kas izturīgs pret sāls izsmidzināšanas koroziju, nodrošina ilgtermiņa uzticamību. ‌Municipal ūdens pakalpojumi‌
Ūdens padeves un kanalizācijas cauruļu tīkla plūsmas regulēšana, gumijas mīkstais blīvējums, lai panāktu nulles noplūdi (noplūdes līmenis sasniedz ISO5208 A līmeni).
