Atlocīts trīskāršu nobīdes tauriņu vārsti Apraksts
Atlokots trīskāršais nobīdes tauriņa vārsts ir augstas veiktspējas vārsts, kas apvieno atloka savienojumu un trīsdimensiju ekscentrisku struktūru, kas paredzēta augstam temperatūrai un augsta spiedienam, kodīgiem barotnēm un skarbiem darba apstākļiem. Tās galvenā iezīme ir panākt nulles noplūdi un ilgu mūžu, izmantojot strukturālas inovācijas, šī ir detalizēta analīze:
1. Pamatstruktūras iezīmes
Trīsdimensiju ekscentriskais dizains:
Pirmā ekscentriskums: cilmes ass novirzās no tauriņa plāksnes centra, kas samazina blīvējuma virsmas berzi un nodilumu atvēršanas un aizvēršanas laikā.
Otrā ekscentriskums: STEM ass tiek kompensēta no caurules centra līnijas, veidojot pašnozīmīgu spēku, lai uzlabotu blīvēšanas efektu.
Trešā ekscentriskums: blīvējuma virsma pieņem koniskus, kas veidots, tikai aizverot tauriņa plāksni un vārsta sēdekļa kontaktu, lai panāktu nulles noplūdi no metāla cietā blīvējuma (noplūdes ātrums ir mazāks vai vienāds ar 10 ppm).
Atloka savienojums:
Vārsta korpuss un cauruļvads tiek fiksēts ar atloku skrūvēm, lai nodrošinātu stingru savienojumu un ērtu demontāžu un apkopi.
Atloka blīvējuma virsmu var pārklāt ar cieto sakausējumu vai elastīgu grafīta kompozītmateriāla slāni, lai pielāgotos augstas temperatūras un augstspiediena triecienam.
2. Performances priekšrocības
Blīvējuma un spiediena pretestība:
Divvirzienu blīvējums: blīvējuma virsmas konusa leņķis ir mazāks nekā berzes leņķis, kas var izturēt apgrieztā spiediena ietekmi un ir piemērots biežiem atvēršanas un aizvēršanas scenārijiem.
Spiediena vērtējums līdz 600 klasei (PN100), temperatūras diapazons, kas pārklāj -196 grāds ~ +600 grāds.
Ilgs kalpošanas laiks un zema apkope:
Sēdekļa kalpošanas laiks pārsniedz 100, 000 atveres un slēgšana, bez elastīgu blīvējuma pasliktināšanās problēmu un 3-5 gadu uzturēšanas intervālu.
Blīvēšanas virsma ir izgatavota no cementēta karbīda pārklājuma (piemēram, stellīta) vai metāla laminētas struktūras, kas ir izturīga pret nodilumu un mazgāšanu.
Atlocīta trīskārša ofseta tauriņu vārstu specifikācija
| Produkta nosaukums |
Atlocīti trīskārši nobīdes tauriņu vārsti |
| Zīmols | Gnee, un arī OEM tiek pieņemts |
| Tauriņa vārsta izmērs | 25mm -1000 mm |
| Sertifikācija | CE, ATEX, SIL3, ISO9001: 2016 |
| Vārsta tips | Tauriņš |
| Lietošanai ar | Ūdens, eļļa, gaiss, dabasgāze, tvaiks, dzeramais ūdens |
| Blīvējuma materiāls | EPDM gumija, NBR, PTFE, metāla metāls |
| Specifikācijas tikās | API 609 |

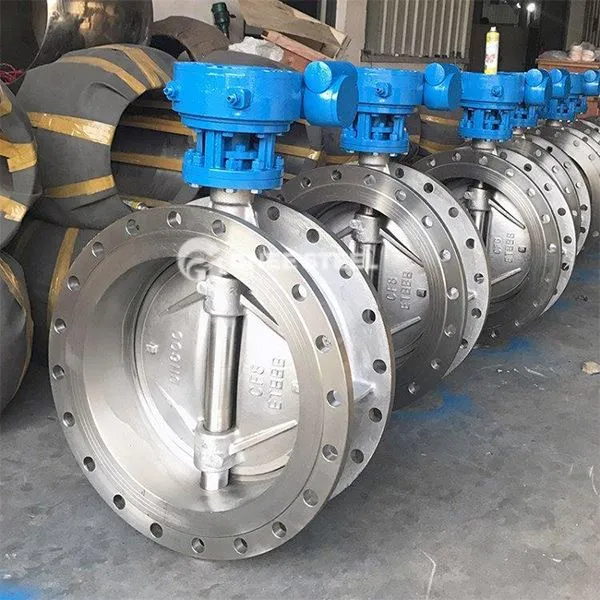

Atlocīti trīskārši nobīdes tauriņu vārsti
