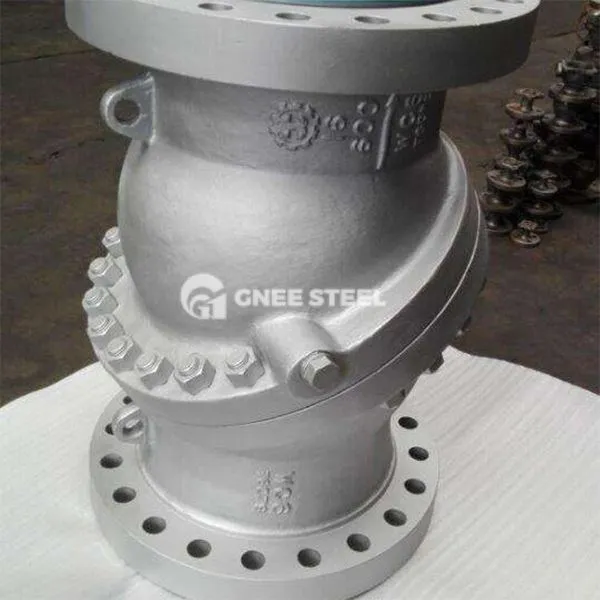

Slīpēšanas diska pretvārsts

Slīpuma diska čeka vārsts ir pretvārsts, kura pamatā ir dubultā ekscentriskā diska dizains. Tas var sasniegt ātru atvēršanu un aizvēršanu, noliecot un pagriežot disku, izvairoties no tradicionālo čeku vārstu ietekmes un ūdens āmura efekta. Tas ir piemērots darba apstākļiem ar stingrām prasībām zemas plūsmas pretestības, augstas blīvējuma un ātras reakcijas prasībām.

‌Core funkcijas‌:

‌Non-trieciendakta aizvēršana‌: disks pakāpeniski saskaras ar vārsta sēdekļa blīvējuma virsmu, lai atveres un aizvēršanas laikā novērstu mehānisko sadursmi un troksni; ‌StreamLined Flow Channel‌: Venturi-tipa kanāla dizains, zemas plūsmas pretestības koeficients (par aptuveni 40% zemāks nekā tradicionālie vārsti), ievērojams enerģijas taupīšanas efekts; ‌Smulti-materiāla adaptācija‌: Vārsta korpusu var izvēlēties no nerūsējošā tērauda, ​​hastelloy utt., Piemērots augstas temperatūras un korozīvas barotnei (piemēram, tvaikam, ķīmiskām vielām). Pamata struktūra un dizaina specifikācijas
‌Key komponenti‌

‌Valve ķermenis un disks:
Vārsta korpuss pieņem neatņemamu liešanas procesu (daži patentēti dizaini integrē gaisa sūkņa spiediena uzturēšanas apvalku, lai uzlabotu blīvēšanas uzticamību);
Disks ir dubultāCcentriska tauriņa struktūra, un slīpuma leņķa konstrukcija (piemēram, 60 grādu blīvēšanas līnijas plaknes leņķis) realizē svārsta kustību.
‌ Sistēmas nosūtīšana‌:
Metāla cietais blīvējums (volframa karbīda izsmidzināšana) vai elastīgs mīkstais blīvējums (poliTetrafluoretilēna oderējums), kas atbalsta nulles noplūdes standartu;
Daži modeļi ir uzlikti ar lēnām atgriešanās avotiem un bufera skrūvēm, lai samazinātu trieciena spēku.
Dizaina specifikācijas‌

‌ Standarti‌: ASME B16.34 (dizains), ASME B16.10 (konstrukcijas garums), API 598 (pārbaude);
Spiediena līmenis‌: 15. klase 0 ~ 25 0 0 \/ pn2.0 ~ 42,0mpa;
Diametra diapazons‌: DN15 ~ DN3200.



Slīpēšanas diska pretvārsts



Priekšrocības un atlases punkti
‌Vaga Salīdzinājums‌
‌ atvēršana un aizvēršanas ātrums‌: atsperes modeļa slēgšanas laiks ir mazāks vai vienāds ar 0. 5 sekundes, kas ir 2 reizes ātrāks par šūpoles vārstu; ‌ Instalācijas elastība‌: atbalsta horizontālu, vertikālu un jebkuru leņķa uzstādīšanu (nav nepieciešams papildu atbalsts).
‌

Atlases punkti‌
‌Media raksturojums‌: priekšroka tiek dota tīrai šķidrumam\/gāzei, nevis metāla blīvējumam; Daļiņu saturošām barotnēm ir nepieciešams iepriekšējs filtrs; ‌Putnu atbilstība‌: augsta spiediena tālsatiksmes cauruļvadiem (piemēram, 600 klasei un jaunākai) ir nepieciešami pielāgoti kalti vārsta korpusi; ‌ Kontroles prasības‌: Plūsmas regulēšanas scenārijiem var izvēlēties inteliģentus modeļus ar elektriskiem\/pneimatiskiem izpildmehānismiem.
