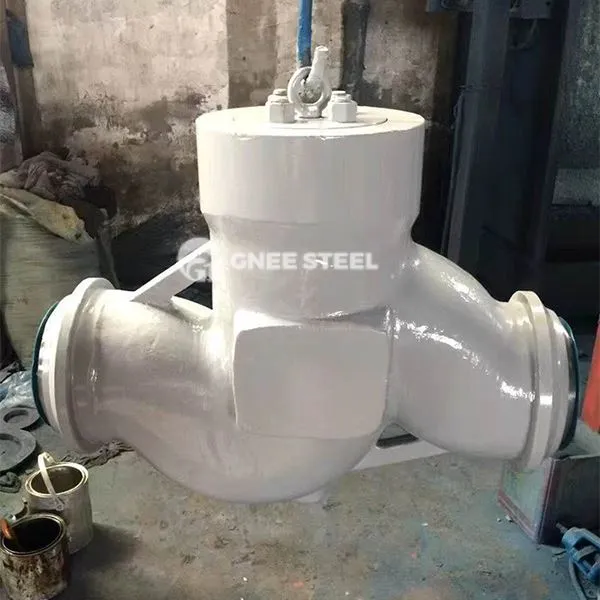

Augstspiediena pretvārsts

Augsta spiediena pretvārsts ir automātisks vārsts, kas automātiski atver un aizver vārsta disku caur barotnes plūsmu, lai novērstu augstas temperatūras, augstspiediena un kodīgu šķidrumu plūsmu (piemēram, tvaiku, eļļu un gāzi, ķīmiskas vielas utt.), Aizsargā cauruļvada sistēmu un aprīkojuma drošību, un tas ir piemērots ekstrēmiem darba apstākļiem ar spiediena līmeni 2500 (PN420). Tās pamatfunkcijas ietver:

Vidējas plūsmas novēršana: izvairīšanās no aprīkojuma kļūmes, ko izraisa sūkņa vai piedziņas motora maiņa.

Sistēmas spiediena stabilizēšana: spiediena svārstību samazināšana caur blīvēšanas struktūru, lai saglabātu cauruļvada stabilitāti.

Pamata struktūra un dizains

Vārsta korpuss un piedziņas komponenti

Augstas stiprības materiāls: vārsta korpuss ir izgatavots no kalta oglekļa tērauda (A105), leģētā tērauda (F11/F22) vai nerūsējošā tērauda (304/316), ņemot vērā gan augsta spiediena izturību, gan pret koroziju izturību.

Blīvēšanas tehnoloģija:

Metāla cietais blīvējums: vārsta disks ir metināts ar stellītu sakausējumu (6 stellīts), kas ir izturīgs pret granulētu barotņu eroziju.
‌Lastic blīvējums‌: vārsta sēdeklis ir iestrādāts ar PTFE vai grafīta kompozītmateriāliem, lai pielāgotos spiediena svārstībām‌.
‌ klasifikācija un piemērojamie scenāriji‌

‌SWING TYPE‌: Vārsta disks griežas ap eņģi ar zemu plūsmas pretestību (spiediena zudums ir 1/3 ~ 1/2 no celšanas veida), kas piemērots lielam diametram (DN50 ~ DN1800) un augsta plūsmas ātruma scenāriji‌.
‌LIFTING TYPE‌: Vārsta disks pārvietojas vertikāli pa asi, ar labāku blīvējuma veiktspēju, bet lielāku plūsmas pretestību, ko galvenokārt izmanto mazam diametram (DN10 ~ DN200) augsta spiediena cauruļvadiem‌.
‌WAFER TYPE‌: Kompaktais dizains ir piemērots kosmosa ierobežotiem scenārijiem, ko parasti izmanto ķīmiskajos un enerģijas laukos.



Augstspiediena pretvārsts
