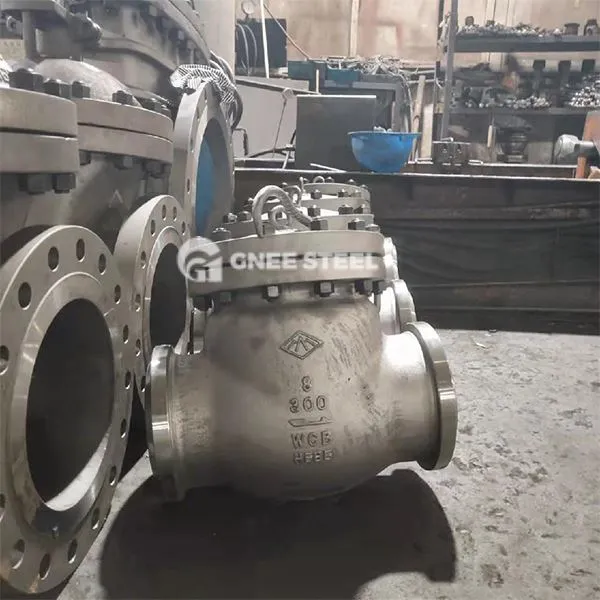

Zemas temperatūras pretvārsts

Kriogēnā čeka vārsts ir automātisks vārsts, ko īpaši izmanto ārkārtīgi zemas temperatūras vidē -196 grāda ~ +80 grāda iegūšanā. Tas automātiski atver un aizver vārsta disku caur barotnes plūsmu, lai novērstu kriogēno šķidrumu, piemēram, šķidro skābekļa, šķidra slāpekļa un sašķidrinātas dabasgāzes (SDG), aizmuguri un aizsargā cauruļvadu sistēmu un aprīkojuma drošību. Tās pamatfunkcijas ietver:

Vidējas plūsmas novēršana: kriogēno šķidrumu vienvirziena plūsmas nodrošināšana, lai izvairītos no sūkņu vai piedziņas motoru apgrieztas rotācijas.
‌Stabilizējot sistēmas spiedienu: cauruļvada spiediena līdzsvara saglabāšana caur blīvēšanas struktūrām, lai samazinātu spiediena svārstības, ko izraisa kriogēno barotņu gazifikācija.
Pamata struktūras dizains
‌Valve ķermeņa un piedziņas montāža
‌ Kompakta struktūra: Īsas gājiena vārsta diska dizaina (šūpošanās vai pacelšanas veida) pieņemšana, lai samazinātu aizvēršanas trieciena spēku un pielāgotos DN10 ~ DN200 kalibriem.
‌ANTI sasalšanas dizains: vārsta sēdekļa laukuma piepildīšana ar aukstumnesēju vai trieciena absorbējoša dobuma iestatīšana, lai samazinātu blīvējuma virsmas deformācijas risku pēkšņas temperatūras izmaiņu dēļ.
‌ Izturīga un nodiluma tehnoloģija‌

‌Double blīvējums‌: vārsta disks tiek metināts ar cieto sakausējumu (piemēram, hroma pārklājumu vai nitrizēšanu), lai uzlabotu virsmas cietību, un vārsta sēdeklis ir iestrādāts ar elastīgu grafītu vai PTFE materiālu, lai sasniegtu zemas temperatūras elastīgo blīvējumu‌.
‌Buffering and zaudējumu samazināšana‌: Turbīnu asmeņi vai teleskopiskās bufera piedurknes ir konfigurētas, lai patērētu barotnes kinētisko enerģiju un samazinātu vārsta serdes mazgāšanu ar ātrgaitas šķidrumu‌.

Nominālais diametrs: dn 10-200

Piemērojams temp.:ⅶb:{}} grāds

Nominālais spiediens: pn40 bārs

Piemērojamā barotne: šķidrs slāpeklis, šķidrs skābeklis, šķidrā dabasgāze un cita zemas temperatūras barotne

Vārsta diska blīvēšanas materiāls: PTFE (kods: P)

Vārsta korpusa materiāls: SS304 (kods: B) SS316 (kods: R), SS316L (kods: L)

Savienojuma veids: ligzdas metināšana

Instalācijas veids: Parasti horizontālā uzstādīšana var arī pievienot atsperi vārstu diskā, lai stiprinātu blīvējuma veiktspēju, šajā brīdī var uzstādīt jebkurā leņķī

Vidējas plūsmas virzienam jābūt tādam pašam kā bultiņas virzienam uz vārsta korpusa



Zemas temperatūras pretvārsts
