Vītņots pretvārsts
Apraksts
Vītots pretvārsts ir automātisks vārsts, kas savienots ar pavedienu. Tas paļaujas uz pašas barotnes plūsmu, lai atvērtu un aizvērtu vārsta disku, ko izmanto, lai neļautu barotnei plūst atpakaļ un aizsargāt cauruļvada aprīkojumu. Tās pamatfunkcijas ietver:
Vienvirziena plūsmas vadība: ļauj barotnei plūst vienā virzienā, un vārsta disks automātiski aizveras, kad tas plūst pretējā virzienā;
Aizsardzība pret aizmuguri: novērš sūkņa apvērsumu, cauruļvadu vidēju aizmugures plūsmu vai konteinera spiediena samazināšanu.
Strukturālās iezīmes
Savienojuma metode: vārsta korpusa ieplūdes un izplūdes gali ir veidoti ar iekšējiem pavedieniem (DN mazāk vai vienāds ar 50 mm) vai ārējiem pavedieniem, kas ir piemēroti maza diametra caurulēm. Uzstādīšanas laikā nepieciešama blīvēšanas lente vai hermētiķis;
Vārsta korpusa materiāls: parastie materiāli ietver čugunu, oglekļa tēraudu, nerūsējošo tēraudu (piemēram, 304/316L). Nerūsējošais tērauds tiek izvēlēts, ja korozijas izturība ir augsta;
Noslēguma forma: cietais blīvējums (metāls līdz metālam) vai mīkstais blīvējums (elastīgais vārsta sēdeklis), noplūdes līmenis var sasniegt IV līmeni (cietais blīvējums) vai VI līmenis (mīkstais blīvējums).
Vītota pretvārsta specifikācija
| Apraksts | |||
| Produkta nosaukums | Vītņots pretvārsts | ||
| Modle | H14W-16P | ||
| Nominālais diametrs (DN) mm | 1/2-3 "(dn 15- DN80) | ||
| Darba spiediens | 0-1. 6MPA | ||
| Projektēšanas standarts | Din .apl.gb | ||
| Blīvēšanas forma | Mīkstā blīvējuma tips | ||
| Vadīts režīms | hidrauliskā jauda/ūdens pabalsts | ||
| Piemērojamie plašsaziņas līdzekļi | Ūdens, eļļa, gāze un kodīgs šķidrums | ||
| Piemērojamā temperatūra | (-0 grāds -100 grāds) | ||
| Materiāls | SS316 .SS304. | ||
| Vītots standarts | NPT /BSPT /BSP /DIN | ||
| Beigu savienojums | Vītņots | ||

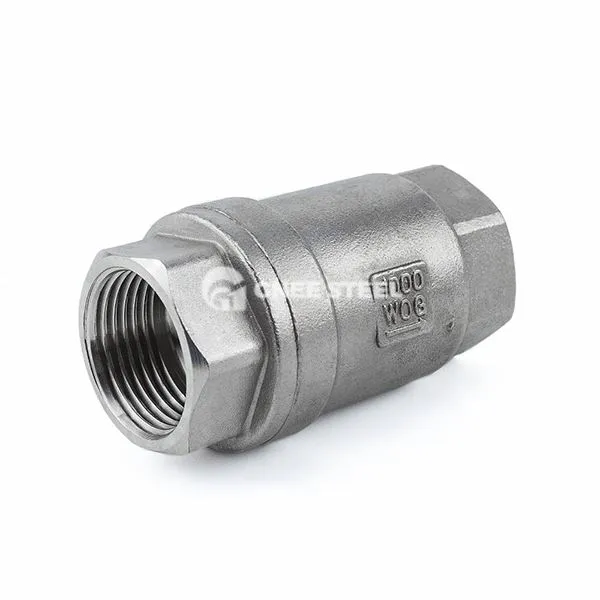

Vītņots pretvārsts
Pieteikums
Rūpnieciskās cauruļvadu sistēma: novērst vidēju atpakaļ plūsmu pēc sūkņa apstāšanās, aizsargājiet sūkņa korpusu un piedziņas aprīkojumu;
Augstspiediena palīg sistēma: nodrošina spiediena kompensāciju cauruļvadiem, kas var būt pārāk spiedīgi, lai izvairītos no sistēmas bojājumiem;
Kompaktā ierīce: vītņots savienojums ietaupa vietu un ir piemērots instrumentu mērīšanas cauruļvadiem vai aprīkojuma iekšējiem cauruļvadiem.
Atlases padomi
Spiediena līmenis: PN16 ~ 40 tiek izvēlēts parastajiem darba apstākļiem, un kaltēta tērauda vārsta korpuss vai karbīda blīvējums ir nepieciešams augstspiediena scenārijiem (piemēram, tvaika sistēmām);
Vidēja īpašība: kodīga barotne (skābēm un sārmiem) priekšroka tiek dota nerūsējošā tērauda vai ar PTFE izklātiem vārstiem; Swing vai elastīgās blīvēšanas struktūras ir piemērotas šķidrumiem, kas satur daļiņas;
Savienojuma forma: Iekšējais vītnes savienojums (kods 6) ir piemērots ārējiem cauruļu pavedieniem, un ārējiem vītņu vārstiem ir jāstiprina blīvēšanas apstrāde.
