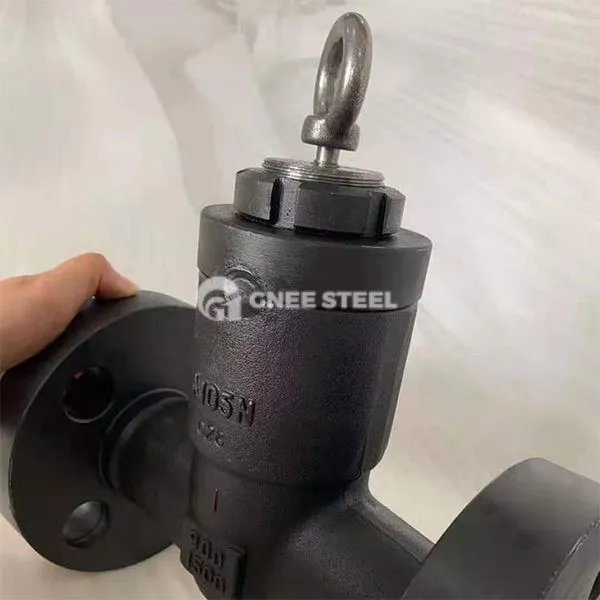

Kalta tērauda pretvārsta apraksts
Kalta tērauda pretvārsts ir vārsts, kas virza atveres un aizvēršanas daļas, lai panāktu vienvirziena plūsmas vadību caur paša barotnes spiedienu. Tās pamatfunkcija ir novērst šķidruma plūsmu, un to bieži izmanto augstas temperatūras un augsta spiediena rūpniecības cauruļvadu sistēmās.
Materiālu un procesu:
Vārsta korpuss ir izgatavots no kalta tērauda (piemēram, A105, F304/F316), kam ir augstas stiprības, korozijas pretestības un plaša temperatūras pretestības diapazona raksturlielumi (-29 grāds ~ 550 grādi);
Noslēguma virsma ir nitredera vai plaķēta ar cietu sakausējumu, ar cietību, kas ir lielāka vai vienāda ar HRC58, lai nodrošinātu blīvējuma ticamību augstspiediena apstākļos.
Typical struktūra:
Bonnet savienojuma metode:
Bolt Type: vārsta korpuss un motora pārsegs ir savienots ar skrūvēm un uzgriežņiem un aizzīmogots ar spirālveida brūces blīvi (316 ar elastīgu grafītu);
Neliels tips: pilnībā metināts blīvējums pēc vītņota savienojuma, kas piemērots ainām ar augsta spiediena un augstas blīvēšanas prasībām;
SPIEDIENIET Pašaiziešanas tipu: Iekšējais spiediena pašpārliecinoša gredzena dizains, jo lielāks spiediens, jo ticamāks ir blīvējums.
Tips un darba princips
Swing Check Valve
Vārsta disks griežas ap asi caur eņģu mehānismu. Pilnībā atvērta, šķidruma pretestība ir maza (spiediens ir samazināts), kas ir piemērots lieliem plūsmas apstākļiem;
Blīvēšanas virsmu var veidot kā visu metālu vai inkrustētu ar gumijas spilventiņiem, un piemērojamajā barotnē ietilpst ūdens, eļļa un šķidrumi, kas satur daļiņas. Lift čeku vārsts
Vārsta disks pārvietojas vertikāli gar vārsta sēdekli. Kad tas ir aizvērts, tas paļaujas uz savu svaru vai iebūvētu atsperi, lai ātri atiestatītu, un blīvēšanas veiktspēja ir stingrāka (noplūdes līmenis sasniedz API 598 standartu) ; Tipiskie modeļi, piemēram, y tipa kaltā tērauda pretvārsts, plūsmas kanāls ir y formas, un šķidruma pretestība ir tikai 30% ~ 50% no parastajiem vārstiem, kas ir piemēroti nekorozes barotnei, piemēram, tvaikam un ūdenim. Saketes metināšana kaltā tērauda pretvārsts
Tiek pieņemts kontaktligzdas metināšanas savienojums, un blīvēšanas virsmas kontakts ir vienāds, kas ir piemērots tīrai videi un augstspiediena starpības videi (līdz 2500. klasei) .
Kalta tērauda pretvārsta specifikācija
| priekšmets | vārsts |
| Struktūra | Pārbaudīt |
| Pieteikums | Ģenerāldirektors |
| Izcelsmes vieta | Ķīna |
| - | Henāns |
| Spēks | Rokasgrāmata |
| Pielāgots atbalsts | OEM, ODM |
| Ostas izmērs | 3/4''-2 1/2'' |
| Garantija | 1 gads |
| Barotnes temperatūra | Augsta temperatūra, vidēja temperatūra, normāla temperatūra |
| Zīmols | Gne |
| Plašsaziņas līdzekļi | Laistīt |
Priekšrocības un ierobežojumi
| Noteikumi | Priekšrocības | Ierobežojumi |
|---|---|---|
| Putna pretestība | Augstākais spiediena līmenis sasniedz 2500 klasi (42MPa), kas piemērots naftas ķīmiskajiem ultra-augstā spiediena cauruļvadiem | Bieža vārsta diska atvēršana un aizvēršana var viegli izraisīt skrāpējumus uz blīvējuma virsmas, kurai nepieciešama regulāra slīpēšana un apkope. |
| Temperatūras pretestība | Kalts tērauda materiāls atbalsta plašu temperatūras diapazonu -29 grādu ~ 550 grādos un ir piemērots siltumenerģijas un kodolenerģijas augstas temperatūras sistēmām. | Augstas temperatūras darba apstākļiem ir nepieciešami karstuma izturīgi sakausējuma vārsta kāti (piemēram, F91) un grafīta iesaiņošana, kas ir dārgāki. |
| Ērtība | Noņemams motora pārsega dizains atvieglo blīvējumu nomaiņu un atbalsta tiešsaistes apkopi. | Tauku injekcijas vadībai nepieciešama precīza spiediena kontrole (par 10% augstāka nekā cauruļvada spiediens) un smērvielu injekcijas daudzums. Nepareiza darbība var viegli izraisīt blīvējuma kļūmi. |
Kalts tērauda pretvārsts
