Augstas veiktspējas ne slam pret vārstu apraksts
Augstas veiktspējas neizturības pretvārsts ir automātisks vārsts, kas novērš trieciena spēku un ūdens āmura efektu, kad vārsta disks tiek aizvērts caur īpašu konstrukcijas dizainu (piemēram, atsperu slāpēšanu, slīpu diska vārsta disku), nodrošinot vienvirziena šķidruma plūsmu bez trokšņa un mehāniskiem bojājumiem. Tās galvenais mērķis ir novērst barotnes plūsmu, vienlaikus optimizējot cauruļvada sistēmas stabilitāti un drošību.
Strukturālā kompozīcija
Vārsta korpuss:
Materiāls ir kaļamais dzelzs, oglekļa tērauds vai nerūsējošais tērauds, kas ir izturīgs pret koroziju un piemērots augstspiediena videi.
Savienojuma formās ietilpst atloka, vītņu vai vafeļu tips, lai izpildītu dažādas cauruļvada uzstādīšanas prasības.
Vārstu disku un piedziņas sastāvdaļas:
Slīpots diska vārsta disks: samaziniet trieciena spēku, noslēdzot (salīdzinot ar tradicionālo šūpoles vārsta disku) caur slīpuma leņķa dizainu, lai panāktu vienmērīgu atvēršanu un aizvēršanu.
Spring slāpēšanas ierīce: iebūvēts augstas stiprības atspere (piemēram, Inconel X750) vai hidrauliskais buferis, lai absorbētu vārsta diska aizvēršanas kinētisko enerģiju un izvairītos no ūdens āmura efekta.
Blīvēšanas sistēma:
Noslēguma virsma ir izgatavota no sadales apšuvuma vai ptfe pārklājuma ar cietību HRC55 ~ 65, erozijas pretestību un noplūdes ātrumu, kas mazāks vai vienāds ar 0. 01%.
Augstas veiktspējas neslam pretvārsta specifikācija
Nomināls diametrs (DN): DN50 ~ DN1200, kas aptver mazu un vidēja lieluma līdz lielgabala cauruļvadu vajadzības.
Spiediena līmenis (PN): PN16 ~ PN420 (atbilst klasei 150 ~ 2500), piemērots augstspiediena un īpaši augstā spiediena apstākļiem.
Temperatūras diapazons: -196 grāds ~ 450 grāds, atbalstot ekstrēmus barotnes, piemēram, sašķidrināta gāzi un augstas temperatūras tvaiku.
Galvenās priekšrocības
- Novērsiet ūdens āmura efektu: caur slāpēšanas ierīci vai slīdēšanas plāksnes struktūru aizvēršanas trieciena spēks tiek samazināts par 70%~ 90%, lai aizsargātu cauruļvadus un aprīkojumu.
- Ilgstošas dzīves dizains: nodiluma izturīgā blīvēšanas virsma var izturēt lielāku vai vienādu ar 100, 000 atvēršanas un aizvēršanas cikliem, samazinot uzturēšanas frekvenci.
- Ātra atbilde: vārsta diska atvēršanas un aizvēršanas laiks ir mazāks vai vienāds ar 0. 1 sekundes, lai novērstu aizmugures plūsmu izraisīt sistēmas kļūmes.
- Vairāku nosacījumu pielāgošanās: saderīgs ar augstu spiedienu, zemu temperatūru un korozīvu barotni (piemēram, sēru saturošu eļļu un gāzi, šķidru slāpekli) .

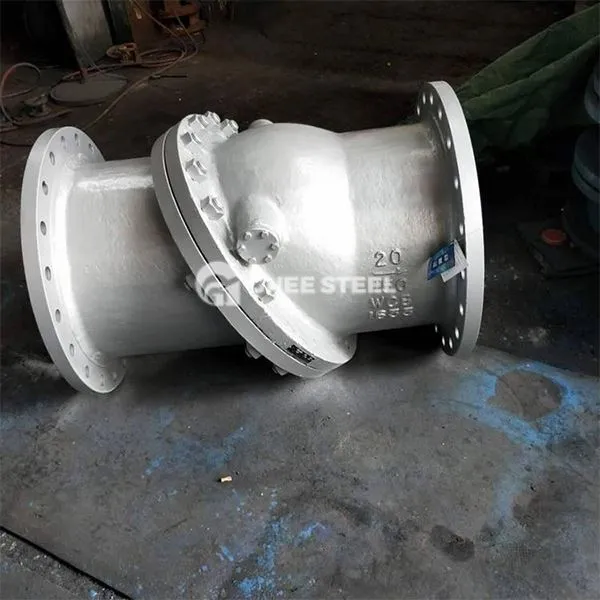

Augstas veiktspējas neslam pretvārsts
Kāpēc izvēlēties augstas veiktspējas neslam pretvārstu
Drošība: Caur zero noplūdes blīvēšanu + bez trieciena aizvēršanas Izvairieties no sprādziena un aprīkojuma bojājumu riskiem, ko izraisa aizmugures plūsma.
Economical: samazināt cauruļvada vibrācijas uzturēšanas izmaksas un pagarināt vārstu un ar to saistīto aprīkojuma kalpošanas laiku.
Kompontabilitāte: atbalsta vairākus materiālus (nerūsējošā tērauda, dupleksa tērauda, uz niķeļa bāzes sakausējuma) un uzstādīšanas formas (horizontālas/vertikālas cauruļvadus)
