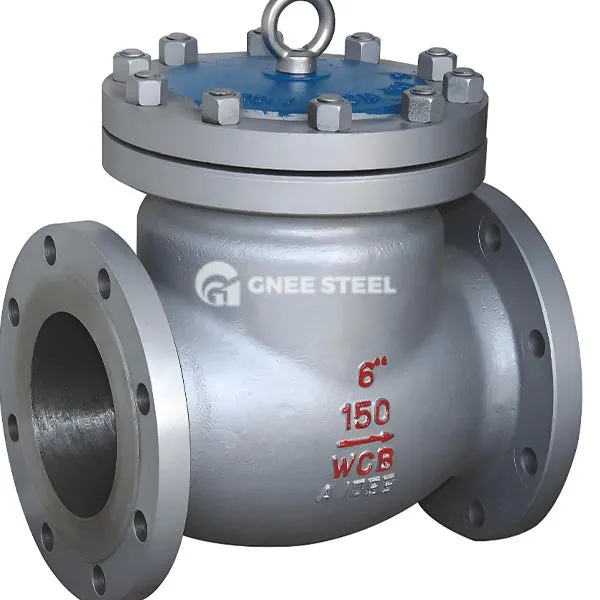

Spiediena blīvējuma šūpoles pretvārsts

Spiediena blīvētais šūpoles pretvārsts ir vārsts, kas sasniedz vienvirziena izslēgšanu, pagriežot vārsta disku ap asi. Tās galvenā īpašība ir spiediena sasprindzināšanas blīvējuma struktūras (piemēram, metāla blīves vai elastīgā blīvējuma gredzena) izmantošana, lai palielinātu blīvējuma veiktspēju augstspiediena apstākļos, izmantojot vidēju spiedienu, lai efektīvi novērstu noplūdi. Tas ir piemērots augstspiediena cauruļvadu sistēmām, piemēram, naftas un ķīmiskajām rūpniecības nozarēm, lai novērstu vidēju atpakaļ plūsmu un samazinātu ūdens āmura iedarbību.

‌Valve korpuss un blīvēšanas sastāvdaļas‌

‌Valve ķermeņa materiāls‌: oglekļa tērauds (WCB), nerūsējošais tērauds (316/304) vai dupleksa tērauds (2205), piemērots augstspiediena (mazāks vai vienāds ar PN420) un kodīgu barotni.
Starp vārsta pārsegu un vārsta virsbūvi izmanto savstarpēji cieši saistoša blīvējuma konstrukcija‌: metāla spirāles brūces blīvi vai O-gredzenu. Kad vidējs spiediens palielinās, tiek paaugstināts blīvējuma virsmas spiediens, lai panāktu nulles noplūdi (noplūdes ātrums ir mazāks vai vienāds ar 0. 01%) ‌.

‌Valve atloka un piedziņas dizains‌

‌Swing vārsta atloks: diska formas vārsta atloks griežas ap rotējošo asi, un racionalizētais kanāls samazina plūsmas pretestību (30% ~ 50% zemāks par celšanas veidu), kas ir piemērota liela diametra (DN50 ~ DN1200) zema plūsmas ātruma scenārijiem.
‌Buffer mehānisms‌: Dažiem modeļiem ir iebūvēti slāpējoši avoti vai hidrauliski buferi, lai samazinātu vārsta atloka aizvēršanas ietekmi un izvairītos no cauruļvada vibrācijas‌.

Izmērs: 2 "~ 24" (DN50mm-DN600mm)

Spiediens: ANSI 600LB ~ 3500LB (PN100 ~ PN420)

Vide

Temperatūra: -29 grāds -550 grāds

Ķermenis: A105, sakausējuma tērauds, CF8

Savienojuma metode: vītņota, muca metināšana, atloks

Ražošanas standarti: API 6D, GB/T 12235-2007

Pārbaudes standarti: API 698, GB/T 12224-2015

Garuma standarti: ASME B 16.10, GB/T 12221-2005

Atloka standarti: JB/T 74-94, GB/T 9113-2010

Spiediena vērtējums: ASME B 16.34, GB/T 12224-2015

Atloka standarti: ASME B16.5, ASME B16.47 A, API 605



Spiediena blīvējuma šūpoles pretvārsts



Priekšrocības ‌

Uzticams augstspiediena blīvējums‌: Pašnodarbinātības blīvēšanas dizainam ir labāka blīvēšanas veiktspēja ar augstu spiedienu (lielāks vai vienāds ar PN160), izvairoties no tradicionālās atloka blīvējuma atslāņošanās problēmas.
‌Low plūsmas pretestība un ilgs laiks‌: racionalizētais vārsta korpuss samazina spiediena zudumu (mazāks vai vienāds ar 0. 05MPA), un nodilumizturīgā sakausējuma blīvējuma virsma (piemēram, zvaigžņu sakausējuma) ir kalpošanas laiks līdz 100, 000} atveres un slēgšana‌.
‌ Elastīga instalācija‌: atbalsta horizontālu, vertikālu vai slīpu cauruļvada uzstādīšanu. Kad tas ir uzstādīts vertikāli, vidējās plūsmas virzienam jābūt no apakšas uz augšu‌.
