diska pretvārsta apraksts
Diska čeka vārsts ir šūpošanās pretvārsta tips. Tā galvenā īpašība ir tā, ka tā kā atveres un aizvēršanas daļu izmanto diska formas vārsta disku, un realizē vienvirziena plūsmas vadību, pagriežoties ap vārsta sēdekļa kanāla rotējošo vārpstu. Šis vārsts ir paredzēts vidēja un liela diametrā, zemam plūsmas ātrumam un stabiliem plūsmas stāvokļa cauruļvadiem, īpaši ainām ar augstu vidējas plūsmas risku.
Klasifikācijas izmēri:
By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600), vairāku disku dizains var izkliedēt slēgšanas trieciena spēku;
Ar blīvējuma formu: metāla cietais blīvējums (izturīgs pret augstu temperatūru un augstu spiedienu), elastīgs mīkstais blīvējums (pielāgojams kodīgai barotnei).
Pamatstruktūra un darba princips
Konstrukcijas sastāvs
Vārsta korpuss: lielākoties izgatavots no tērauda tērauda, nerūsējošā tērauda vai sakausējuma, kas piemērots cauruļu diametriem no DN15 līdz DN32 0 0; disks disks: izgatavots no metāla vai salikta materiāla, ar gumijas\/ptfe virsmas pārklājumu, lai uzlabotu blīvējumu; vārpstas mehānisms: atbalsta pašpārvaldes rotaļu, un tai ir nepieciešama virsma, lai samazinātu virsmu; kaut kas novietots) integrēt lācīti) lācī; Racionalizēts kanāla dizains, lai samazinātu vidējās plūsmas pretestību (plūsmas pretestības koeficients ir mazāks vai vienāds ar 0,3).
Darba princips
Uz priekšu plūsma: Vidējs spiediens nospiež disku, lai pagrieztos ap vārpstu, lai atvērtu. Jo lielāka plūsma, jo lielāks atveres leņķis (līdz 90 grādiem); atpakaļgaitas plūsma: disks ātri aizveras ar gravitācijas darbību, vidēja reversa vilces un pavasara palīdzību (pēc izvēles), lai bloķētu aizmugures plūsmu
diska pretvārsta specifikācija
|
Nominālais izmērs |
2 "~ 40" (DN50 ~ DN1000) |
|
Nominālais spiediens |
150. klase ~ 2500 klase (PN10 ~ PN250) |
|
Standarts: |
API 6d, API 594, Asme B16.34 |
|
Ķermeņa materiāls |
Oglekļa tērauds, nerūsējošais tērauds, leģētā tērauds, duplekss nerūsējošais tērauds |
|
Beigu savienojums |
RF, BW, RTJ |
|
Produkta nosaukums |
Sinhejas nerūsējošā tērauda pretvārsts |
|
Apliecība |
API, CE, ISO, EAC, TS |
|
Savienojuma beigas |
FF pavediens (G.NPT, BSPT, BSP, DIN259\/2999) |
|
Piemērots vidējs |
Ūdens, eļļa un nedaudz kodīgs šķidrums |
|
Darba temperatūra |
-40 līdz 300 grādiem C |
|
Mokas |
10 dators |
|
Maksājuma termiņš |
30%TT depozīts, atlikums tiek samaksāts pirms preču nosūtīšanas |
|
Iesaiņojums |
Plastmasas maisiņi ------- papīra kastes ------- kartona ------- saplākšņa korpusi |
|
Dzemdību laiks |
15-30 dienas pēc pasūtījuma Qty |
|
Sūtījuma osta |
Tianjins, Ningbo, Šanhaja |
|
Spēja ražot |
10000gab\/nedēļā |

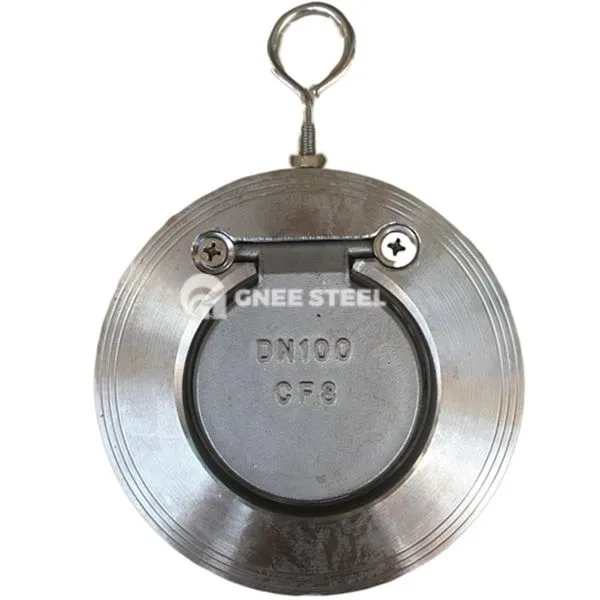

diska pretvārsts
Veiktspējas īpašības un atlases punkti
Advances un īpašības
Neliela plūsmas pretestība (apmēram 35% zemāka nekā pacelšanas vārsts), piemērota zemam plūsmas ātrumam un augstas plūsmas scenārijiem;
Elastīga vertikāla\/horizontāla uzstādīšana, bez stingriem virziena ierobežojumiem (vertikāli uzstādot, pārliecinieties, vai barotne plūst no apakšas uz augšu).
Limitācijas un piesardzības pasākumi
WEAK blīvēšanas veiktspēja: nav piemēroti gadījumiem ar augstas precizitātes pretplūkošanas prasībām (piemēram, ūdeņraža cauruļvadiem);
Pulcējošais plūsmas ierobežojums: Sistēmas ar biežām starta apstāšanos vai krasām plūsmas svārstībām jāizmanto ar bufera ierīcēm;
Instalācija un apkope: Liela diametra vārsti (DN lielāki vai vienādi ar 600) ir jāaprīko ar pārbaudes platformu, un vārpstas nodilums ir regulāri jāpārbauda.
