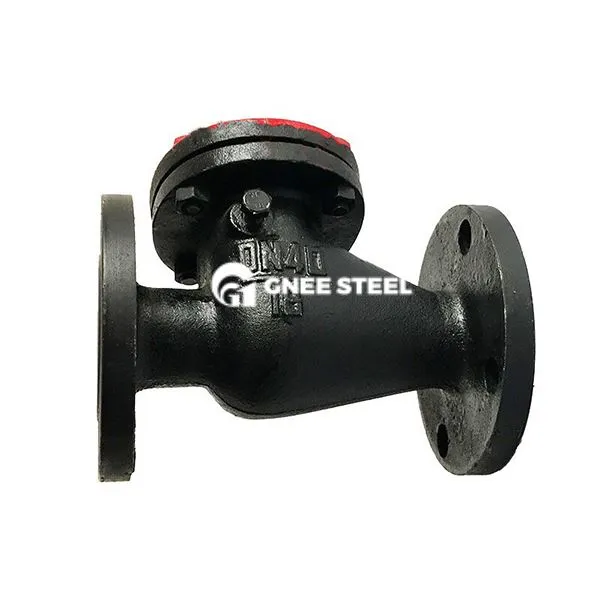

Čuguna šūpoles pretvārsts

Čuguna šūpošanās pretvārsts ir vārsts, kas sasniedz vienvirziena robežu, pagriežot vārsta disku ap asi. To galvenokārt izmanto, lai novērstu cauruļvadu barotni no plūsmas un nodrošinātu vienvirziena plūsmu šķidrumu. Tās vārsta disks tiek atvērts priekšējās plūsmas laikā un ātri tiek slēgts ar pašsvaru vai atsperes spēku reversās plūsmas laikā. Tas ir piemērots cauruļvadu sistēmām ar barotnēm, piemēram, ūdeni un tvaiku (temperatūra mazāka vai vienāda ar 80 grādiem).

Čuguna šūpoles vārsta uzstādīšanas darbības

Apstipriniet uzstādīšanas virzienu
Plūsmas virziena atzīme: Bultas virzienam uz vārsta korpusa jābūt saskaņotam ar cauruļvada barotnes plūsmas virzienu. Reversā uzstādīšana izraisīs vārsta izgāšanos.
Iekārtas pozīcija: priekšroka tiek dota horizontālai uzstādīšanai; Ja tas ir uzstādīts vertikāli, pārliecinieties, vai vārsta diska rotācijas ass atrodas horizontālā virzienā un barotne plūst no apakšas uz augšu (pretējā gadījumā to nevar aizvērt).
Cauruļvada savienojums
Izmantojot atloka savienojumu, izlīdziniet cauruļvada atloku un vārsta atloku un vienmērīgi pievelciet skrūves (lai izvairītos no noplūdes, ko izraisa vienpusējs spēks).
Noslēguma blīvējumam ir jābūt pilnībā ievietotam, un deformētus vai bojātus blīves nevar atkārtoti izmantot.
Fiksācija un atbalsts
Liela diametra vārstiem (piemēram, DN200 un augstāk) ir nepieciešami neatkarīgi atbalsta kronšteini, lai izvairītos no cauruļvada svara, kas tieši darbojas uz vārsta korpusa.



Gnee cast dzelzs šūpoles pretvārsts



Pieteikums

Ūdens padeves un kanalizācijas sistēma: pretbackplūsma pašvaldības ūdens padeves un notekūdeņu attīrīšanas iekārtu sūkņu kontaktligzdā.
Rūpnieciskais cauruļvads: Vāji korozīvu barotņu vienvirziena robeža ķīmiskajos, metalurģiskajos un citos laukos.
Enerģijas pārvadāšana: naftas un gāzes cauruļvadu aizsardzība pret plūsmu.

Atlases un uzstādīšanas punkti

Izvēles ieteikumi
Vidēji raksturlielumi: Cietām blīvēm priekšroka tiek dota barotnei, kas satur daļiņas, un korozīvai barotnei var izvēlēties vārstu diski.
Spiediena saskaņošana: atlasiet PN10/PN16/PN25 pakāpes atbilstoši cauruļvada darba apstākļiem.
Uzstādīšanas prasības
Instalācijas virziens: ir iespējama horizontāla vai vertikāla uzstādīšana, un vārsta diska rotācijas asij jābūt atbilstošai gravitācijas virzienam.
Apkopes ērtība: Modulārais dizains atbalsta ātru izjaukšanu, kas ir ērta piemaisījumu tīrīšanai vai blīvējumu nomaiņai.
