Oglekļa tērauda ANSI 150 SWING Vārsta apraksts
Oglekļa tērauda ANSI 150 SWING CENTS VALVE ir automātisks vārsts, kas kontrolē vārsta diska atvēršanu un aizvēršanu pēc paša barotnes spiediena, lai novērstu cauruļvada šķidruma plūsmu.
Vārsta korpuss ir izgatavots no oglekļa tērauda (piemēram, ASTM A216 WCB), un spiediena līmenis atbilst ANSI 15 0 standartam (atbilst aptuveni 2,0 MPa nominālajam spiedienam), kas ir piemērots vidēja un zema spiediena apstākļiem.
Strukturālās iezīmes Swing Design: vārsta disks griežas ap fiksētu asi, atveras uz priekšu plūsmā un ātri aizveras ar gravitācijas vai vidēja spiediena apgrieztā plūsmā. Pilna urbuma plūsmas kanāls: racionalizētais kanāls samazina šķidruma pretestību un ir piemērots zema plūsmas ātruma un lielā diametra cauruļvadiem.
Gnee oglekļa tērauda ANSI 150 Swing vārsta specifikācija
|
priekšmets
|
vārsts
|
|
Pieteikums
|
Naftas un gāzes, naftas un gāzes rūpniecība, Petroķīmiskā, ķīmiskā pārstrāde, farmācija, pārtika un dzērieni, ūdens apstrāde un daudz kas cits.
|
|
Ostas izmērs
|
Dn20 ~ dn1200mm
|
|
Garantija
|
24 mēneši
|
|
Izcelsmes vieta
|
Henans, Ķīna
|
|
Spēks
|
neviens
|
|
Barotnes temperatūra
|
Normāla temperatūra, augsta temperatūra, zema temperatūra
|
|
Zīmols
|
Gne
|
|
Struktūra
|
pārbaudīt
|
|
Plašsaziņas līdzekļi
|
Eļļa un gāze, tvaiks, ūdens. Ķīmiskais utt.
|
|
Pielāgots atbalsts
|
OEM, ODM, OBM
|
|
Ķermeņa materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Lodīšu materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Cilmes materiāls
|
kalts nerūsējošais tērauds utt.
|
|
Sēdekļa materiāls
|
PTFE vai metāla blīvējums ar stellītu, volframa karbīdu
|
|
Beigu savienojums
|
Atloks, metināts, ligzdas metinājums un vītņots
|
|
Projektēšanas standarts
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Apliecība
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Mokas
|
1 vienība
|

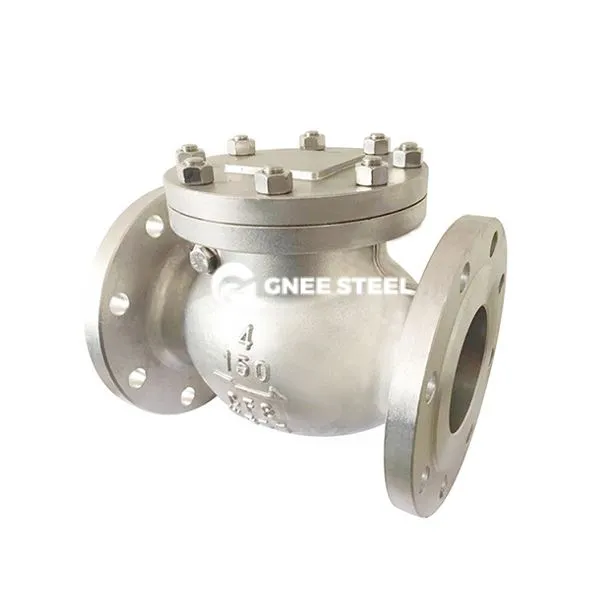

Gnee oglekļa tērauda ANSI 150 SWING PECTS Vārsts
Pieteikums:
- Naftas ķīmijas: rafinēšanas rūpnīcas cauruļvadi, reaktora kontaktligzdas, lai novērstu eļļas vai kodīgu barotni plūst.
- Enerģijas sistēma: katlu tvaika kontaktligzda, termiskais tīkls, lai nodrošinātu augstas temperatūras un augstspiediena barotnes vienvirziena plūsmu.
- Ūdens apstrāde: cirkulējošā ūdens sistēma, sūkņu kontaktligzda, lai izvairītos no ūdens āmura trieciena izslēgšanas laikā.
Uzstādīšanas un apkopes punkti
Uzstādīšanas prasības
Plūsmas vadība: Bultas virzienam uz vārsta korpusa jābūt saskaņotam ar barotnes plūsmas virzienu. Instalējot vertikāli, barotnei vajadzētu plūst no apakšas uz augšu.
Atbalsts un fiksācija: Liela diametra vārstiem ir nepieciešami papildu iekavas, lai izvairītos no vārsta korpusa deformācijas vai noplūdes, ko izraisa cauruļvada svars.
Apkopes ieteikumi
Regulāri notīriet piemaisījumus vārsta dobumā, pārbaudiet vārsta diska rotējošās vārpstas eļļošanu un blīvējuma virsmas nodilumu. Cietais blīvējums ir jānomaina, ja tas ir valkāts vairāk nekā 1 mm.
